2OM-1842 2-19 1303-001 Front Right : Le coordinate di riferimento posizionamento si basano sul lato anteriore destro e sono specicate di seguito. X + Y + Coordinate di riferimento per il posizionamento (No) PCB F2B13 Re…
2OM-1842
2-181303-001
(B01_04)
PCB Positioning Reference
Impostare il riferimento posizionamento PCB in questa casella. Il riferimento
deve essere specicato in base alle macchine di ingresso e di uscita.

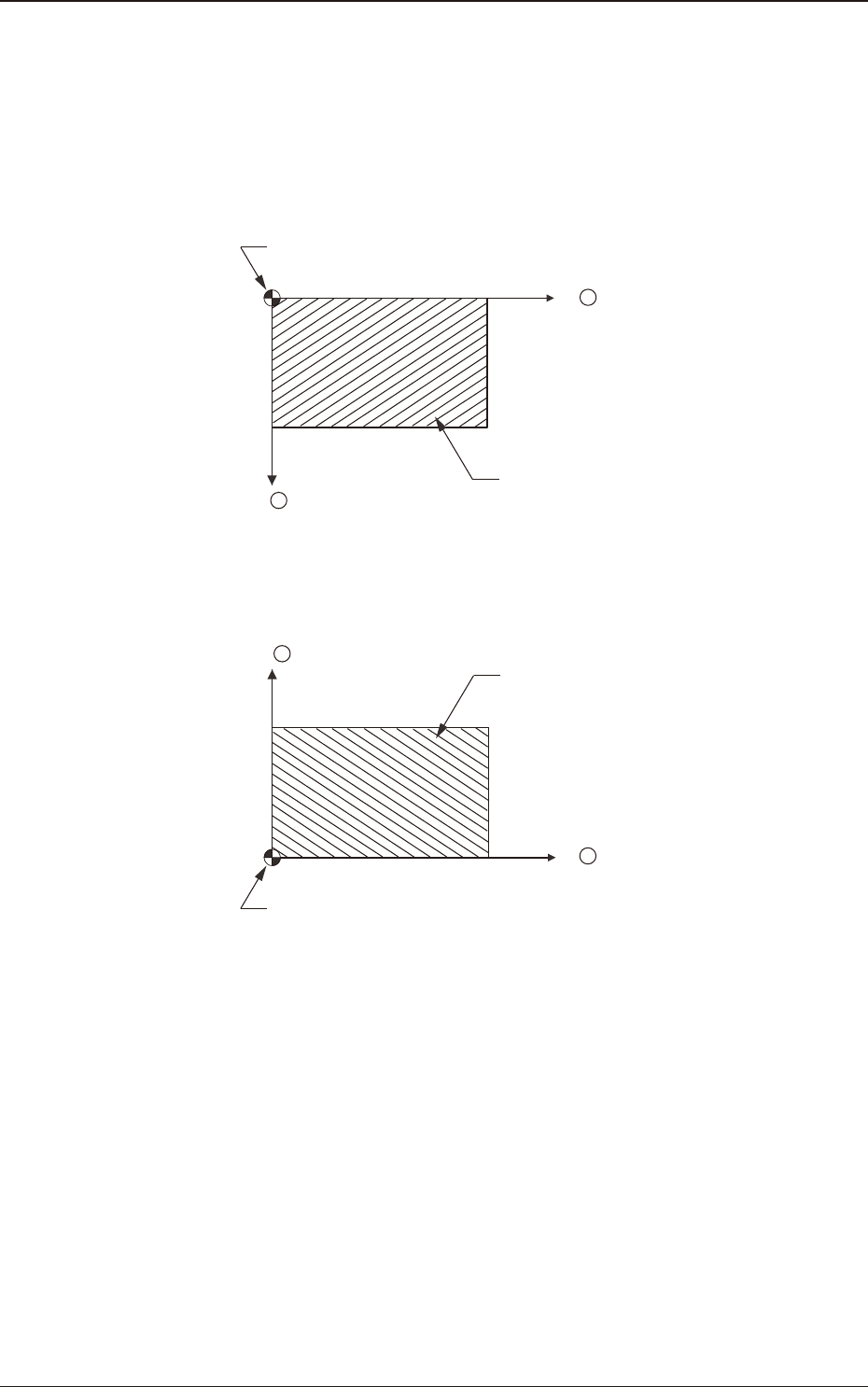

Rear Left
: Le coordinate di riferimento posizionamento si basano sul
lato posteriore sinistro e sono specicate di seguito.
X +
Y +
Coordinate di riferimento per
il posizionamento (No)
PCB
F2B11
Front Left
: Le coordinate di riferimento posizionamento si basano sul
lato anteriore sinistro e sono specicate di seguito.
X +
Y +
Coordinate di riferimento per
il posizionamento (No)
PCB
F2B12
3.2 PCB
2OM-1842
2-191303-001

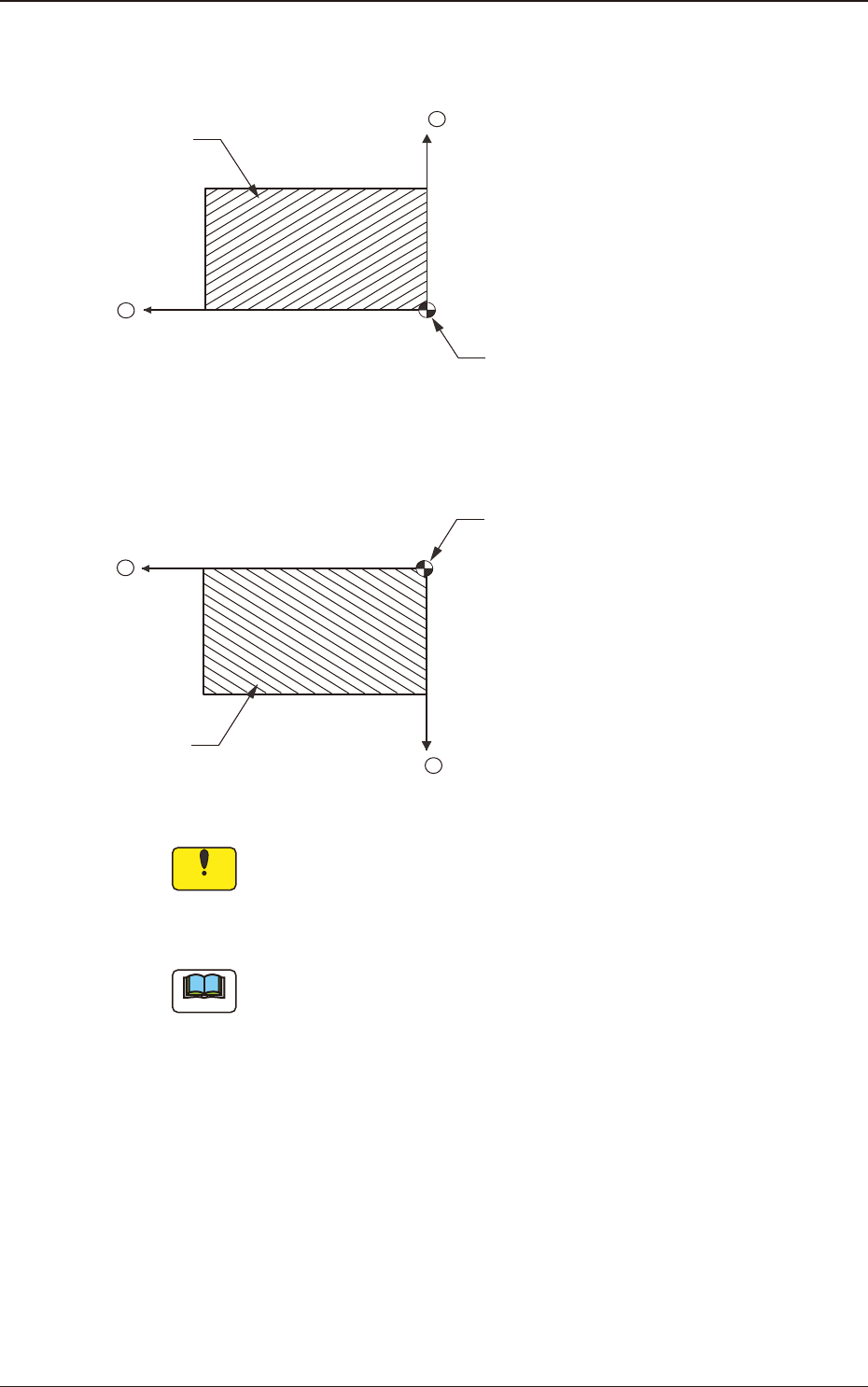

Front Right
: Le coordinate di riferimento posizionamento si basano sul
lato anteriore destro e sono specicate di seguito.
X +
Y +
Coordinate di riferimento per
il posizionamento (No)
PCB
F2B13
Rear Right
: Le coordinate di riferimento posizionamento si basano sul
lato posteriore destro e sono specicate di seguito.
X +
Y +
Coordinate di riferimento per
il posizionamento (No)
PCB
F2B14
Notice
Assicurarsi di impostare lo stesso riferimento sulle macchine di ingresso
e di uscita.
Se è specicato un riferimento diverso sulle macchine di ingresso e di
uscita, le PCB non possono essere prodotte in modo corretto.
Note
Quando è specicato un riferimento diverso nel programma pattern, e il
programma deve essere utilizzato per questa macchina, accertarsi di cambiare il
riferimento di questa macchina su quello diverso.
3.2 PCB
2OM-1842
2-201303-001
(B01_05)
Comp library placement offset
Selezionare, utilizzando questa casella, "Enable" o "Disable" per utilizzare la
funzione di compensazione posizionamento libreria componenti.
Quando è impostato la voce "Enable", il sistema funziona in base ai valori
impostati nella libreria componenti.
(B01_06)
PCB Warpage [mm]
Specicare il valore massimo della deformazione verso l'alto della PCB.
Notice
Ogni volta che i dati sono cambiati, accertarsi di ottimizzare i dati.
• Gamma inserimento dati
0,000 a 3,000
(B01_07)
Lot Name
In questa casella è impostato il nome lotto del programma pattern.
È permesso inserire un massimo di 39 caratteri.
È possibile utilizzare caratteri alfabetici, numeri e simboli half-width.
Note
Anche quando questo commento non è impostato, non inuenza sulle
prestazioni della macchina.
(B01_08)
Comment 1 e Comment 2
In queste caselle è possibile specicare i commenti sul programma pattern.
È permesso inserire un massimo di 32 caratteri (alfanumerici e simboli).
Note
Le prestazioni della macchina non sono inuenzate da questi commenti. In
altre parole, non cambia nulla con o senza questi commenti.
3.2 PCB
