2. Schermata "Product"
2.1 Schermata Local

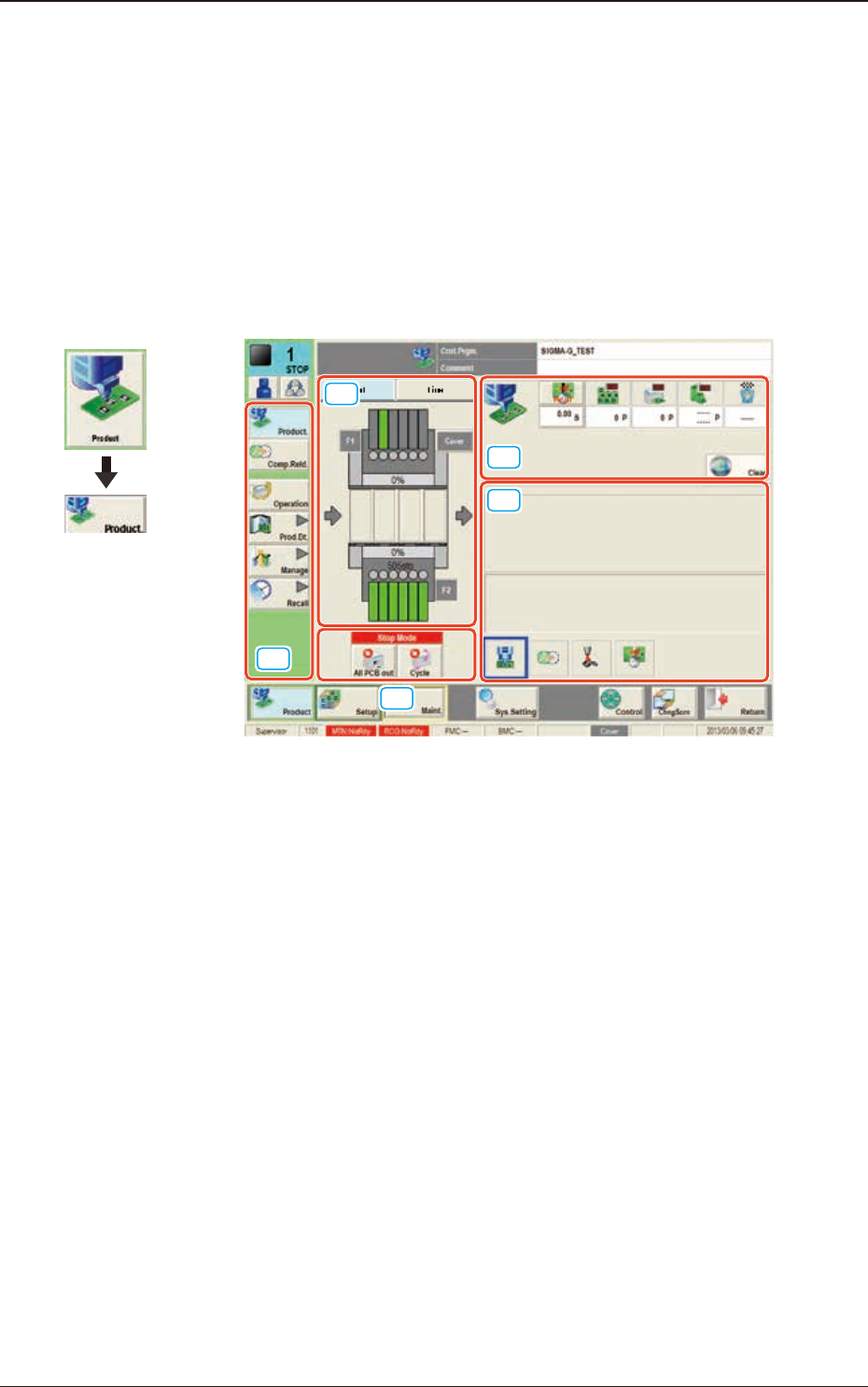

Questa schermata permette di visualizzare lo stato corrente di funzionamento
e le condizioni correnti di produzione, come i nomi dei modelli di produzione
(nomi dei programmi pattern), eccetera, le informazioni sul numero di PCB nite,
il deterioramento presumibile della velocità di produzione basata su errori di
prelievo, eccetera.
[1]
[3]
[4]
[5]
[2]
F2A2
Grafica dello
svolgimento
2. Schermata "Product"
2OM-1842
1-31303-001

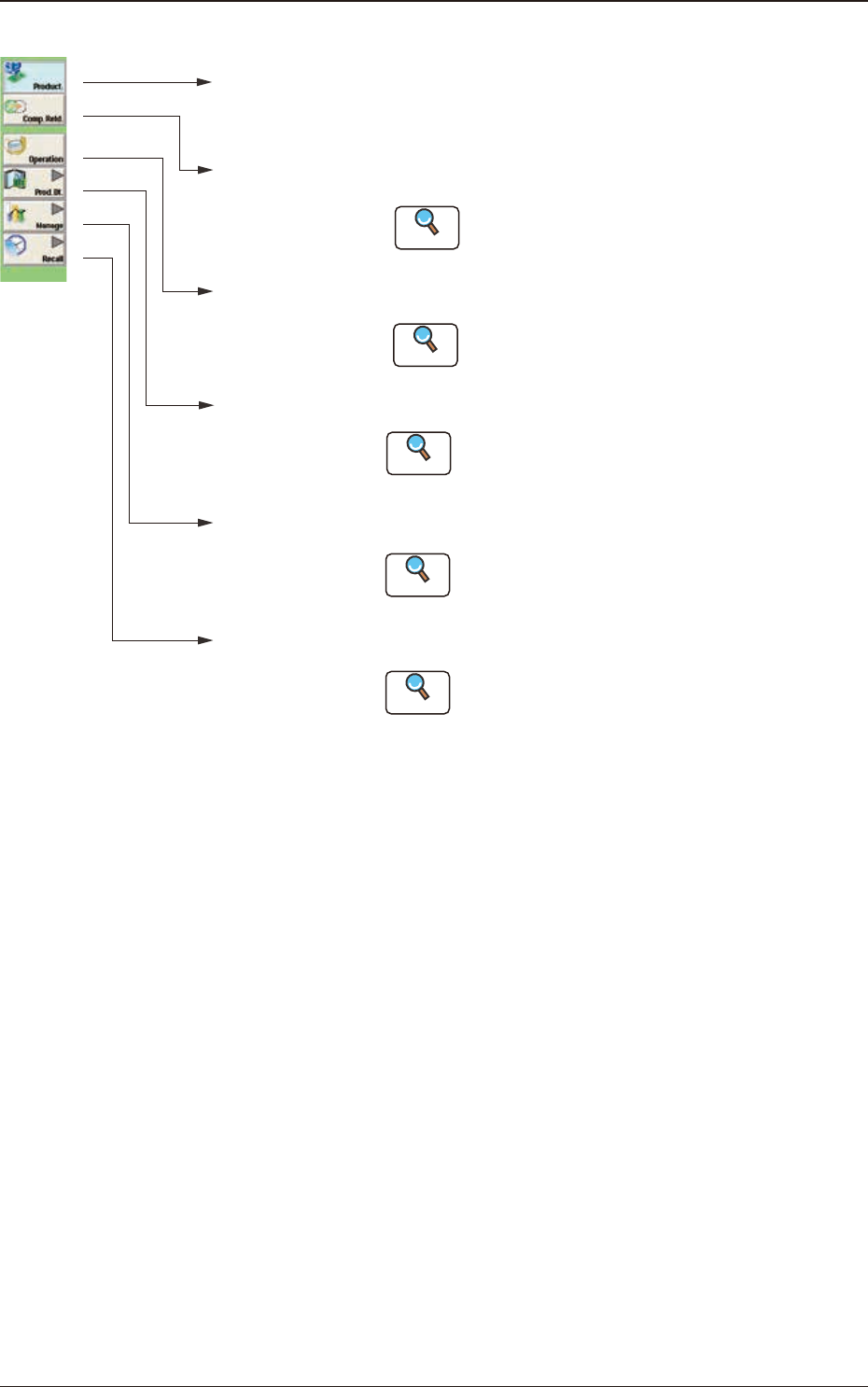

[1] Barra del menu principale "Product."
[Product.]
Menu principale
Apre la schermata "Product". Di norma, questa schermata
si apre come schermata iniziale.
Apre la schermata "Comp.Reload".
Fare riferimento al paragrafo "3. Schermata
"Comp.Reload"" per i dettagli.
Menu principale
[Operation]
Apre la schermata "OPERATION".
Fare riferimento al paragrafo "4. Schermata
"OPERATION"" per i dettagli.
Menu principale
[Prod.Dt.]
Apre la schermata "Prod.Dt.".
:
Menu principale
[Manage]
Apre la finestra "Manage".
Fare riferimento al paragrafo "Dati
Management del Capitolo 4" per i dettagli.
:
Menu principale
[Recall]
:
:
:
:
Reference
Reference
Reference
Apre la schermata "Recall".
Fare riferimento al paragrafo "Recall del
Capitolo 5" per i dettagli.
Reference
Fare riferimento al paragrafo "Programma
Pattern del Capitolo 2" e "Libreria componenti
del Capitolo 3" per i dettagli.
Reference
[Comp.Reld.]
Menu principale
Barra del menu principale "Product." F2A3
2.1 Schermata Local
2OM-1842
1-41303-001

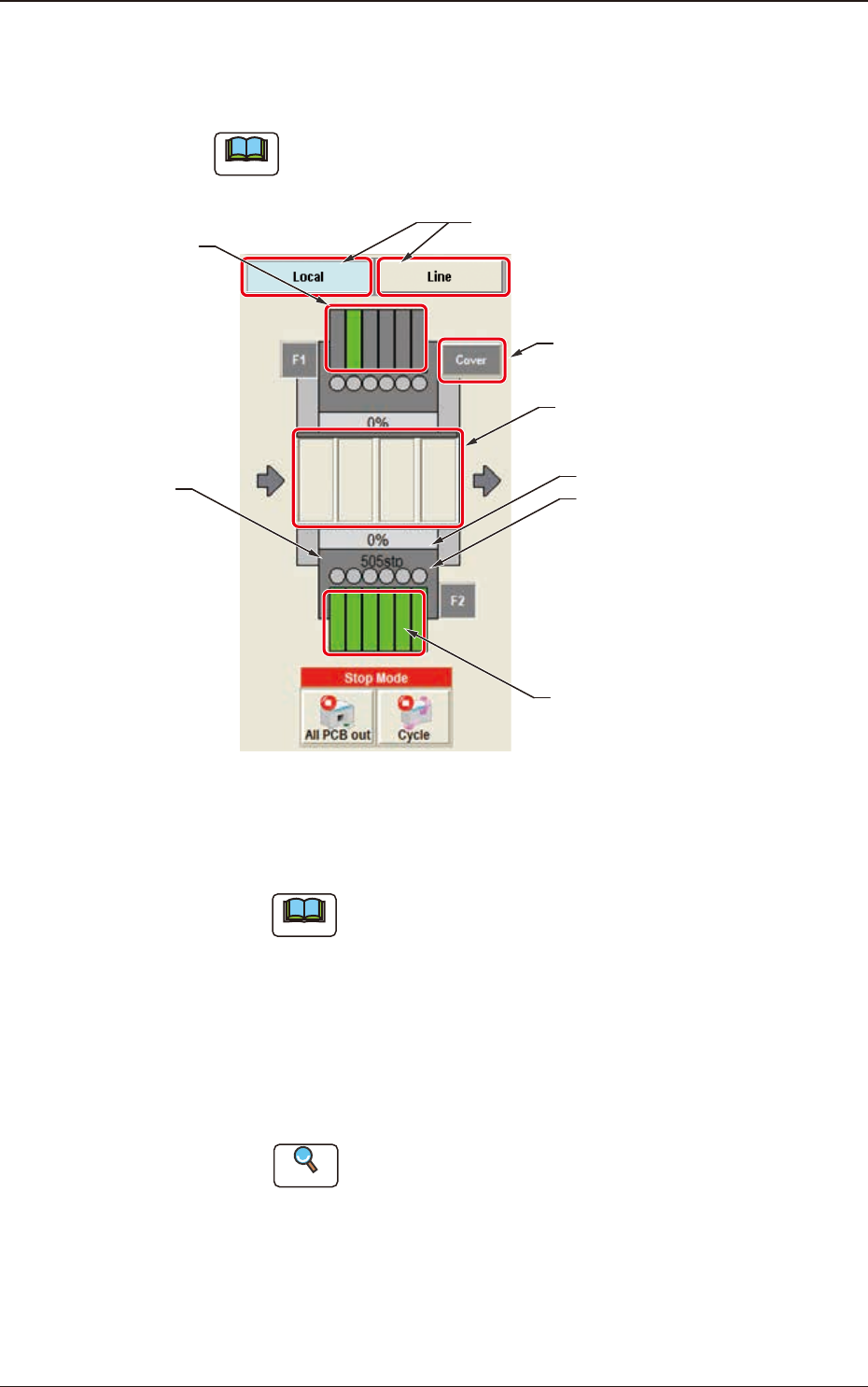

[2] Area di visualizzazione graca
L'immagine graca delle sezioni trasferimento PCB e ingresso componenti è
visualizzata in quest’area.
Note
I contenuti visualizzati saranno diversi in base alle opzioni selezionate.
Stato caricatore
(velocità di prelievo)
(2) 201 a 260
(dati componenti caricatore)
Stato processo PCB
(2) 101 a 160
Conteggio pass
posizionamento
(3)
(4)
(1)
Area di visualizzazione graca F2A4
(1) Tasti Local / Line
Utilizzando questi tasti, si cambia la visualizzazione graca.
Note
Quando la linea consiste di una singola unità, il tasto Line non è
visualizzato.
Tasto [Local]
: Quando è premuto questo tasto, è visualizzata l'im-
magine graca della singola macchina.
Tasto [Line]
: Quando è premuto questo tasto, è visualizzata l'im-
magine graca della linea.
È eseguito l’avvio oppure l’arresto linea – dopo
che la PCB completata è stata scaricata dalla linea.
Reference
Fare riferimento al paragrafo "2.2 Schermata Line" per i dettagli.
2.1 Schermata Local
