2OM-1842 2-40 1303-001 (D02) Dati PCB locate Quando si preme la scheda [PCB locate] nella schermata "Control", è visualizzata la scheda che segue. F2B37 Supporto aspirazione PCB F2B38 Grafica dello svolgimento …
2OM-1842
2-391303-001
PCB Bottom [mm]
Quando le PCB con alcuni componenti già montati sulle superci inferiori
(retro) dalla macchina di ingresso sono trasferite a questa macchina,
assicurarsi di inserire lo spessore del componente più alto in questa casella.
PCB
Impostare questo spessore nella casella.
Componente più alto posizionato
in precedenza
F2B36
• Gamma inserimento dati
0 a 30,000
Note
(a) Il parametro impostato è utilizzato per determinare la posizione
(altezza) del primo tavolo di supporto quando la PCB è trasferita alla
sezione di posizionamento PCB.
(b) Quando i componenti sono stati posizionati in precedenza e la
macchina principale è fatta funzionare con un valore di "0.00" (nessun
componente posizionato in precedenza) in questa nella casella, i perni
di supporto possono interferire con alcuni dei componenti posizionati
in precedenza sul retro della PCB mentre la PCB è trasferita alla
sezione posizionamento PCB.
(D01_04)
PEC expansion correction
In questa casella di selezione è possibile impostare la correzione estensione
riconoscimento PEC su "Enable" o "Disable"
3.4 Control
2OM-1842
2-401303-001
(D02) Dati PCB locate

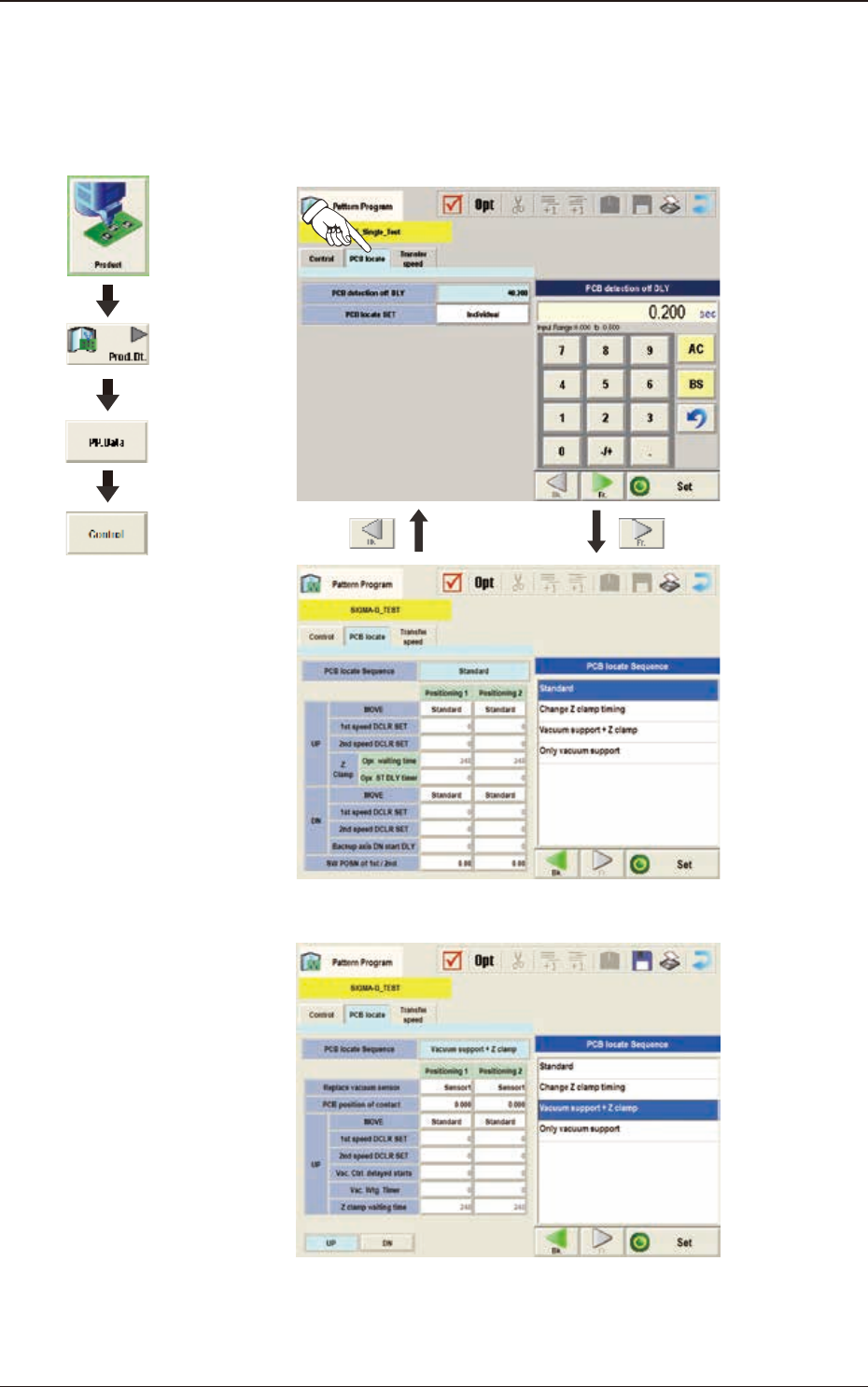

Quando si preme la scheda [PCB locate] nella schermata "Control", è
visualizzata la scheda che segue.
F2B37
Supporto aspirazione PCB F2B38
Grafica dello
svolgimento
3.4 Control
2OM-1842
2-411303-001
(D02_01)
PCB detection off DLY
In questa casella è possibile impostare l’intervallo tra il riconoscimento PEC
ed il rilascio PCB.
(D02_02)
PCB locate SET
Common :
Quando è selezionata questa voce, il posizionamento PCB è
impostato in comune sulle macchine della linea.
Individual :
Quando è selezionata questa voce, il posizionamento PCB è
impostato individualmente per ciascuna macchina della linea.
(D02_03)
PCB locate Sequence
In questa casella è possibile impostare la modalità di posizionamento PCB.
Backup Base +
Z Clamp
:
Quando è selezionata questa voce, il
posizionamento è eseguito utilizzando la base
di supporto ed il morsetto Z.
Z Clamp
: Quando è selezionata questa voce, il
posizionamento è eseguito utilizzando
solamente il morsetto Z.
PCB vacuum support
: Quando è selezionata questa voce, il
posizionamento è eseguito utilizzando
l’aspirazione.
(D02_04)
UP
Positioning 1, Positioning 2
MOVE
È possibile selezionare "Standard" o "Value Set" per impostare il
sollevamento PCB per il posizionamento.
Di norma si seleziona "Standard".
Standard :
Quando è selezionata questa voce la PCB
è sollevata per il posizionamento in base al
valore standard impostato sulla macchina.
Low Speed 1 :
Quando è selezionata questa voce la velocità
di funzionamento è inferiore di un passo
rispetto al valore standard.
Low Speed 2 :
Quando è selezionata questa voce la velocità
di funzionamento è inferiore di due passi
rispetto al valore standard.
Low Speed 3 :
Quando è selezionata questa voce la velocità
di funzionamento è inferiore di tre passi
rispetto al valore standard.
Low Speed 4 :
Quando è selezionata questa voce la velocità
di funzionamento è inferiore di quatto passi
rispetto al valore standard.
Value Set
: Quando è selezionata questa voce, il valore
della velocità può essere impostato
liberamente.
3.4 Control
