2OM-1842 1-20 [2] T asti di selezione "Start Mode" Utilizzare i tasti che seguono per congurare la modalità di avvio. T asto [Auto] Selezionare questo tasto per avviare la macchina automaticamente. T asto [Sem…
2OM-1842
1-191303-001

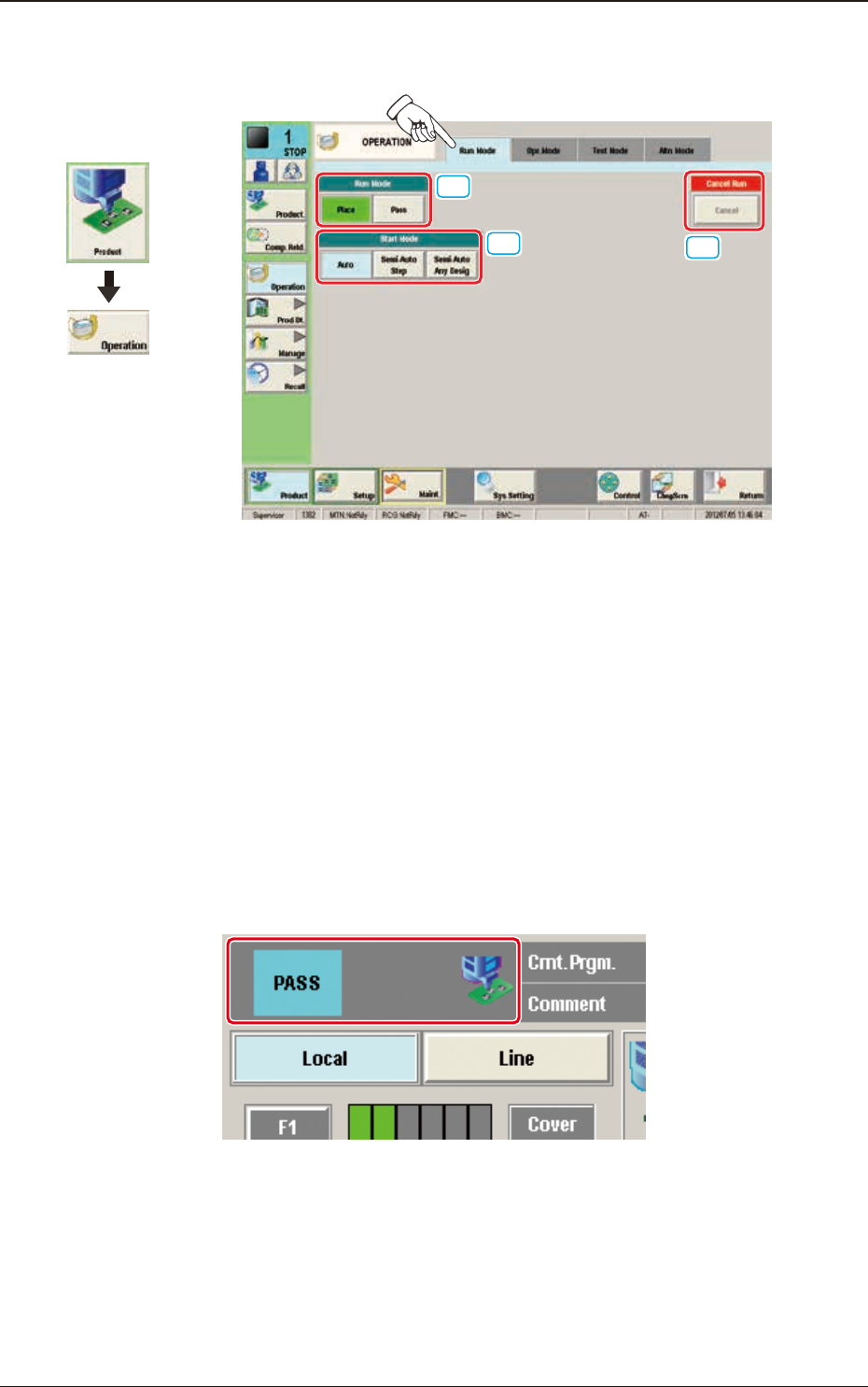

4.1 Scheda "Run Mode"
[3]
[1]
[2]
F2A16
[1] Tasti di selezione "Run Mode"
Premere uno dei tasti che seguono per selezionare la modalità di
funzionamento voluta.
Tasto [Place]
: Selezionare questo tasto per impostare la macchina in
modalità "PLACE (Automatic Operation)".
Tasto [Pass]
: Selezionare questo tasto per impostare la macchina in
modalità "PASS".
Quando è stata la funzione di passaggio, l’"Indicatore di stato" - in alto sulla
schermata "Product" – visualizza "PASS".
Indicatore di stato
F2A17
4.1 Scheda "Run Mode"
Grafica dello
svolgimento
2OM-1842
1-20
[2] Tasti di selezione "Start Mode"
Utilizzare i tasti che seguono per congurare la modalità di avvio.
Tasto [Auto]
Selezionare questo tasto per avviare la macchina automaticamente.
Tasto [Semi-Auto Step]
Quando è premuto questo tasto, è eseguita l'operazione della fase assegnata
(un componente/punto).
Tasto [Semi-Auto Any Desig]
Quando è premuto questo tasto, è eseguita l'operazione della fase assegnata (è
possibile assegnare due o più fasi).
[3] Cancel Run
Quando è premuto il tasto [Cancel], lo stato "Pause" è annullato e la
macchina torna alla modalità "STOP".
Note
Quando la macchina è in modalità "PAUSE" dopo avere premuto il tasto
[STOP] sul pannello di comando durante il funzionamento automatico,
eccetera, diventa disponibile il tasto [Cancel].
1303-001
4.1 Scheda "Run Mode"
2OM-1842
1-21
4.1.1 Avvio della fase assegnata
Questa funzione è utilizzata quando la fase è assegnata nelle operazioni di ricarica
componenti, recupero, test posizionamento PCB, eccetera.
Ci sono due tipi di avvio con la fase assegnata: Semi-Auto Step e Semi-Auto Step
Any Desig (assegnazione libera).
La schermata di visualizzazione e la procedura di avvio sono descritte di seguito.
• Descrizione di Semi-Auto Step
Può essere assegnata una operazione a fase singola (1 componente/punto).

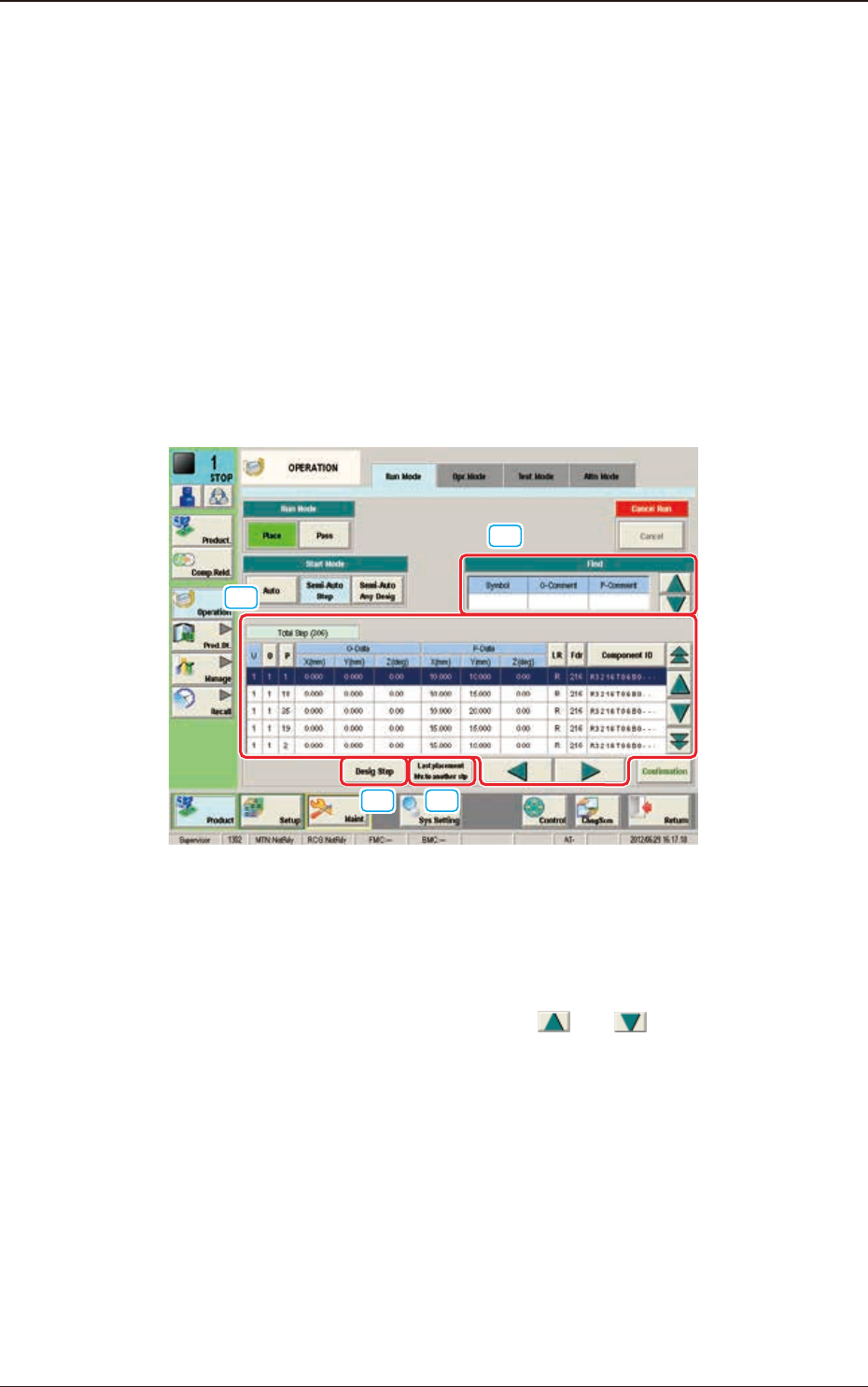

Descrizione della schermata "Semi-Auto Step"
Quando nel gruppo di caselle "Start Mode" è premuto il tasto [Semi-Auto Step],
è visualizzata la schermata che segue.
[1]
[2]
[3] [4]
F2A18
[1] Sezione "Find" (Ricerca)
La ricerca può essere eseguita utilizzando i dati "Symbol", "O Comment" e
"P Comment". Inserire i parametri nella casella "Symbol", "O Comment" e
"P Comment", quindi premere il tasto [
] o [ ] per assegnare la fase.
