2OM-1842 6-30 1303-001 7.1 Schermata "Fdr Pick-up T ch" In questa schermata, l'apprendimento è eseguito con l'allineamento manuale utilizzando la telecamera di riconoscimento PEC, in modo che i dati d…
2OM-1842
6-291303-001
7. Menu secondario "Test&Tch"
F2F32
Il menu "Test&Tch" è dotato dei sette tasti che seguono. Quando è premuto
ciascun tasto, si apre la schermata corrispondente.
Tasti Descrizione
Fdr P-u Tch
La schermata corrispondente permette all'operatore di eseguire
l’apprendimento relativo alla posizione di prelievo.
XY Bm Test
La schermata corrispondente permette all'operatore di vericare le
prestazioni dell’asse XY in base al programma pattern della PCB da
produrre.
Comp Rcg
La schermata corrispondente permette all'operatore di eseguire il test di
riconoscimento componente del componente assegnato nel test ID.
PEC Rcg
La schermata corrispondente permette all'operatore di eseguire il test
marcatura di riconoscimento PEC.
Tray Matrix
La schermata corrispondente è utilizzata quando è impiegato il
caricatore multistrato (opzione).
Tr P-u Pos
La schermata corrispondente è utilizzata quando è impiegato il
caricatore multistrato (opzione).
Ecc Pos Ofst
La schermata corrispondente permette all'operatore di eseguire
l'apprendimento posizione di prelievo del componente che non può
essere prelevato al suo centro.
T2F1
Grafica dello
svolgimento
7. Menu secondario "Test&Tch"
2OM-1842
6-301303-001

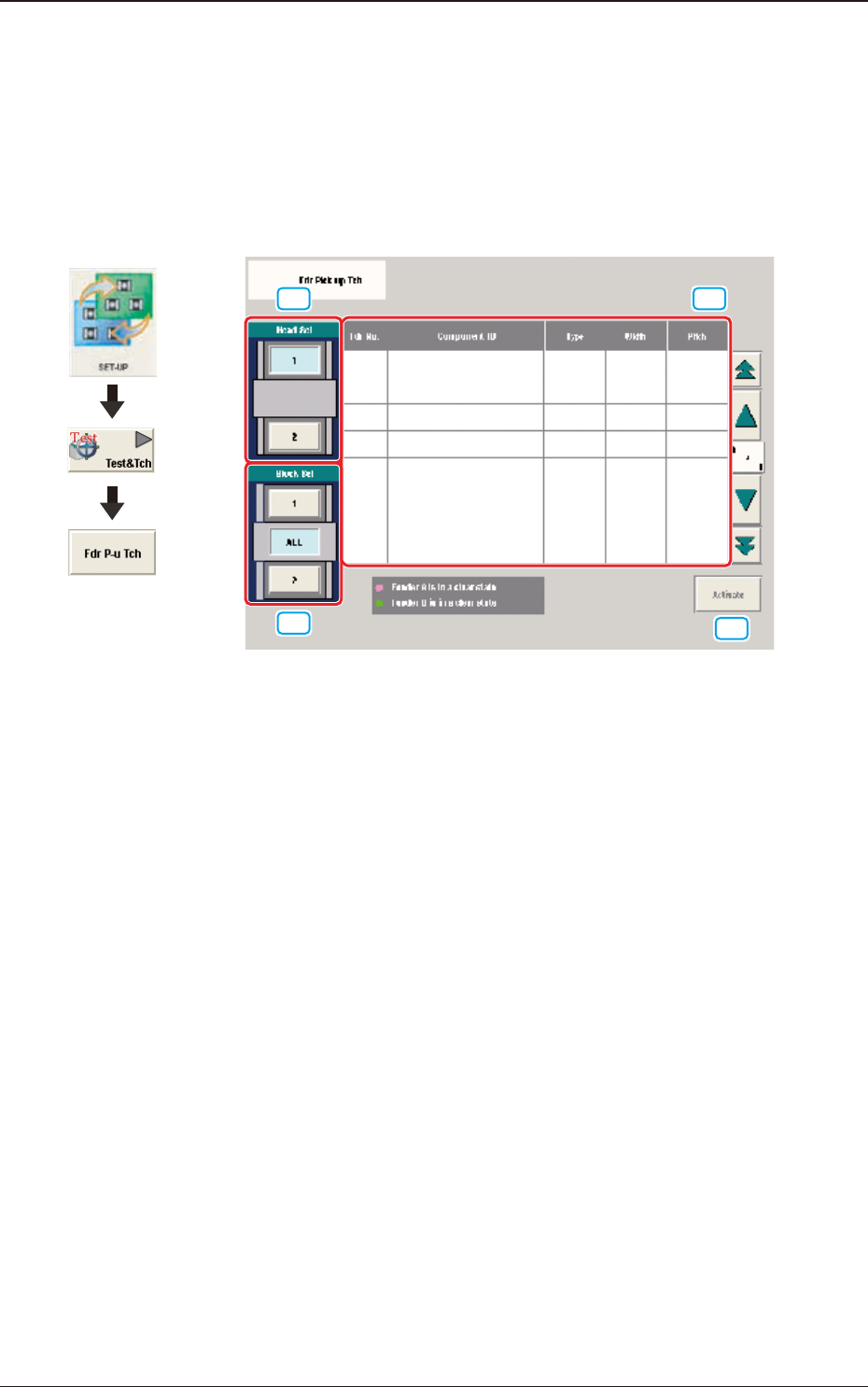

7.1 Schermata "Fdr Pick-up Tch"
In questa schermata, l'apprendimento è eseguito con l'allineamento manuale
utilizzando la telecamera di riconoscimento PEC, in modo che i dati di
compensazione assorbano la dispersione causata dalla differenza di caratteristiche
tra i caricatori, su dati di compensazione relativi al prelievo componente del
caricatore sulla base caricatori.
[1]
[4]
[3]
[2]
F2F33
[1] Tasto [Head Sel]
I tasti che mostrano ciascuna testina sono visualizzati come immagini.
Utilizzando questi tasti è possibile selezionare la testina (telecamera di
riconoscimento PEC) da utilizzare nell'apprendimento.
[2] Tasto [Block Sel]
I tasti che mostrano ciascuna base caricatori sono visualizzati come
immagini.
Utilizzando questi tasti è possibile selezionare il blocco su cui è eseguito
l'apprendimento.
[3] Tasto Tape Feeder Select
Utilizzando questi tasti è possibile selezionare, nel blocco selezionato, il
caricatore a nastro su cui è eseguito l'apprendimento.
[4] Tasto [Activate]
Quando è premuto questo tasto, è visualizzata la schermata "Manual
Alignment" per il numero di caricatore a nastro selezionato
Grafica dello
svolgimento
7.1 Schermata "Fdr Pick-up Tch"
2OM-1842
6-311303-001
7.1.1 Fdr Pick-up Tch
Procedure
(1) Premere il tasto di selezione testina.
(2) Premere il tasto [Block Sel].
(Selezionare il blocco appropriato ed il caricatore a nastro su cui è eseguito
l'apprendimento).
(3) Premere il tasto [Activate].
(La schermata cambia a quella di allineamento manuale per il caricatore a
nastro selezionato.)
F2F34
(4) Premere il tasto [Send Comp].
(Trovare la posizione necessaria sul nastro).
(5)
Quando non è necessario l'allineamento manuale:
Premere il tasto [Prev Fdr.] o [Next Fdr.] per eseguire l'allineamento manuale
dell'altro caricatore a nastro.
Quando è necessario l'allineamento manuale:
Seguire le istruzioni del punto (5) e successivi.
