2OM-1842 6-20 1303-001 T asto [Change] Quando è premuto questo tasto, l'ugello di aspirazione è collegato alla testina di posizionamento. Note Quando ugelli di aspirazione (da utilizzare dopo un'operazione di c…
2OM-1842
6-191303-001

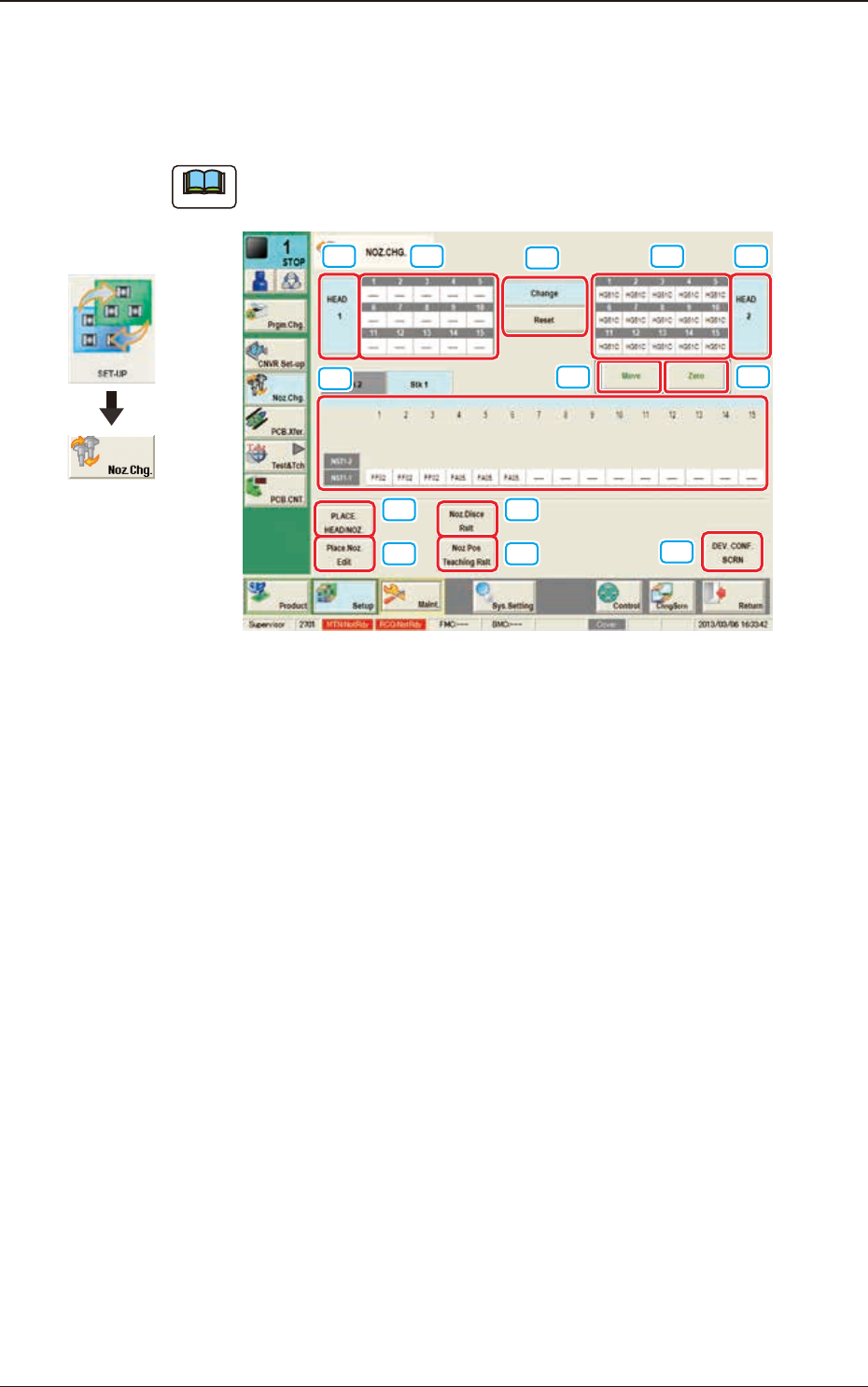

5. Schermata "NOZ.CHG."
Per il cambio degli ugelli, è eseguita l’operazione "Overall Setup" o "Manual
Setup".
Note
La schermata mostra la condizione in cui una testina multi-funzione è montato
sulla testina numero 1.
[1]
[2]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[3] [3][2]
F2F21
[1] Pannello "Indicatore di stato alloggio ugelli"
È indicato lo stato degli alloggi ugelli.
Lo sfondo degli indirizzi specicati con "Bypassed" diventa di colore giallo.
[2] Campo "Indicatore di stato ugelli di aspirazione"
È indicato lo stato degli ugelli collegati a ciascuna testina.
[3] Tasto di selezione testina
Premere il tasto [#1], [#2], [#3] o [#4] per selezionare la testina della quale
devono essere cambiati alcuni ugelli.
Lo sfondo del tasto selezionato diventa di colore verde.
[4] Tasti di comando ugello
Ci sono a disposizione i tasti che seguono.
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dopo aver selezionato il tasto corrispondente all’operazione voluta
ed è premuto il tasto [Move], la macchina esegue l'operazione selezionata
per l'ugello.
Grafica dello
svolgimento
5. Schermata "NOZ.CHG."
2OM-1842
6-201303-001
Tasto [Change]
Quando è premuto questo tasto, l'ugello di aspirazione è collegato alla testina
di posizionamento.
Note
Quando ugelli di aspirazione (da utilizzare dopo un'operazione di cambio
programma) sono preparati nell’alloggio esteso (opzione), gli ugelli sono
immagazzinati e collegati in successione.
Tasto [Reset]
Quando è premuto questo tasto, l’ugello di aspirazione è immagazzinato
nell’alloggio ugelli.
[5] Tasto [Move]
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dopo aver selezionato il tasto corrispondente all’operazione voluta ed
è premuto questo tasto [Move], la macchina esegue l'operazione selezionata
per l'ugello.
Note
Quando la quantità degli ugelli non è sufciente per questa operazione, gli
ugelli necessari sono visualizzati nella schermata "Nozzle Check".
Reference
Fare riferimento al paragrafo "3. Schermata "PP CHANGE"" del "Capitolo
6" per informazioni sulla schermata "Nozzle Check".
[6] Tasto [Zero]
Quando è premuto questo tasto, tutti i dispositivi sono azzerati.
[7] Tasto [PLACE. HEAD/NOZ.]
Utilizzando questo tasto, i dati di posizionamento testina/ugello impostati nel
programma pattern possono essere letti e applicati alla congurazione.

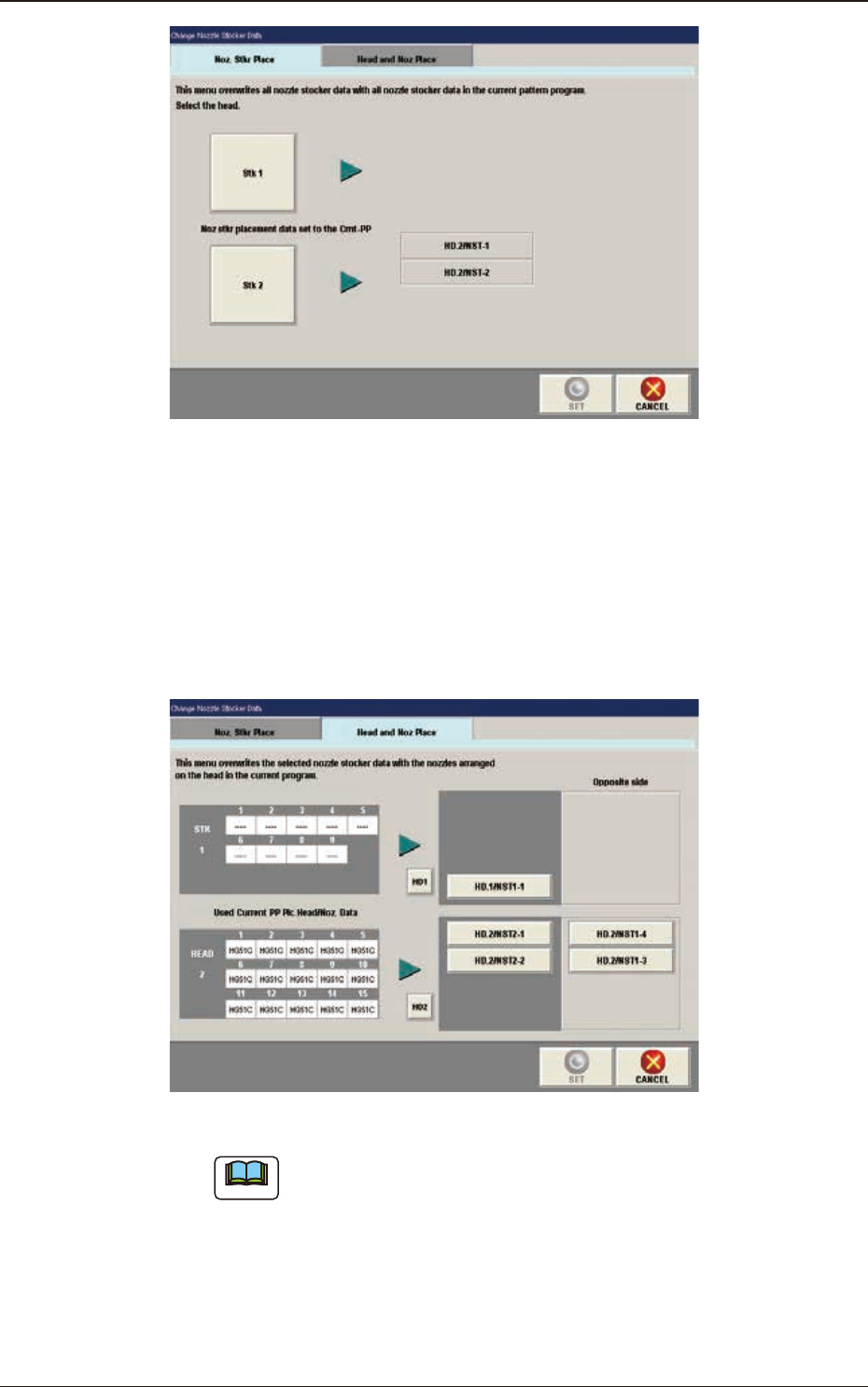

Scheda [Noz Stkr Place]
Quando è premuto il tasto dell’alloggio ugelli i cui dati di disposizione sono
riscritti, e poi è premuto il tasto [SET], i parametri sono riscritti.
Quando è premuta la scheda [Noz Stkr Place], è visualizzata la scheda che
segue.
5. Schermata "NOZ.CHG."
2OM-1842
6-211303-001
F2F22
Scheda [Head and Noz Place]
Quando è premuta la scheda [Head and Noz Place], la scheda è modicata
sulla scheda di congurazione "Head and Noz Place".
Quando è premuto il tasto dell’alloggio ugelli i cui dati di posizionamento
testina e devono essere riscritti, e poi è premuto il tasto [SET], è eseguita la
riscrittura dei dati.
F2F23
Note
(a)
Possono essere assegnati solo gli ugelli corrispondenti a ciascun
alloggio ugelli. Vale a dire che solamente gli ugelli ad alta velocità
possono essere assegnati agli alloggi ad alta velocità, e solo gli ugelli
di dimensioni medie e forma strana possono essere assegnati agli
alloggi ugelli di dimensioni medie e forma strana.
(b) Se non ci sono alloggi ugelli in alcuna delle posizioni in cui è
disponibile l'impostazione assegnazione ugello, sul lato opposto, gli
ugelli possono essere assegnati sul lato opposto.
