2OM-1842 5-10 1303-001 6.2 Schermata di conferma "RECOG IMAGE" Quando si seleziona l'immagine riconosciuta visualizzata nella schermata "RECOG IMAGE", è visualizzata la schermata che segue. [1] […
2OM-1842
5-91303-001
[5] Tasto [Delete]
Quando è premuto questo tasto, l'immagine riconosciuta è eliminata.
Quando è premuto il numero dell'immagine da eliminare, e poi è premuto il
tasto [Delete], è visualizzata la schermata di conferma eliminazione.
F2E9
[6] Tasto [OK]
Quando è premuto questo tasto, si ritorna alla schermata "RECOG IMAGE"
ed è visualizzata l'immagine riconosciuta con il numero selezionato.
[7] Tasto [CANCEL]
Quando è premuto questo tasto, si ritorna alla schermata "RECOG IMAGE".
6.1 Elenco Recog Image
2OM-1842
5-101303-001
6.2 Schermata di conferma "RECOG IMAGE"
Quando si seleziona l'immagine riconosciuta visualizzata nella schermata
"RECOG IMAGE", è visualizzata la schermata che segue.
[1]
[2]
[3] [4]
[5]
[2]
Per il riconoscimento componenti F2E10
[6]
[6]
Per il riconoscimento PEC F2E11
Grafica dello
svolgimento

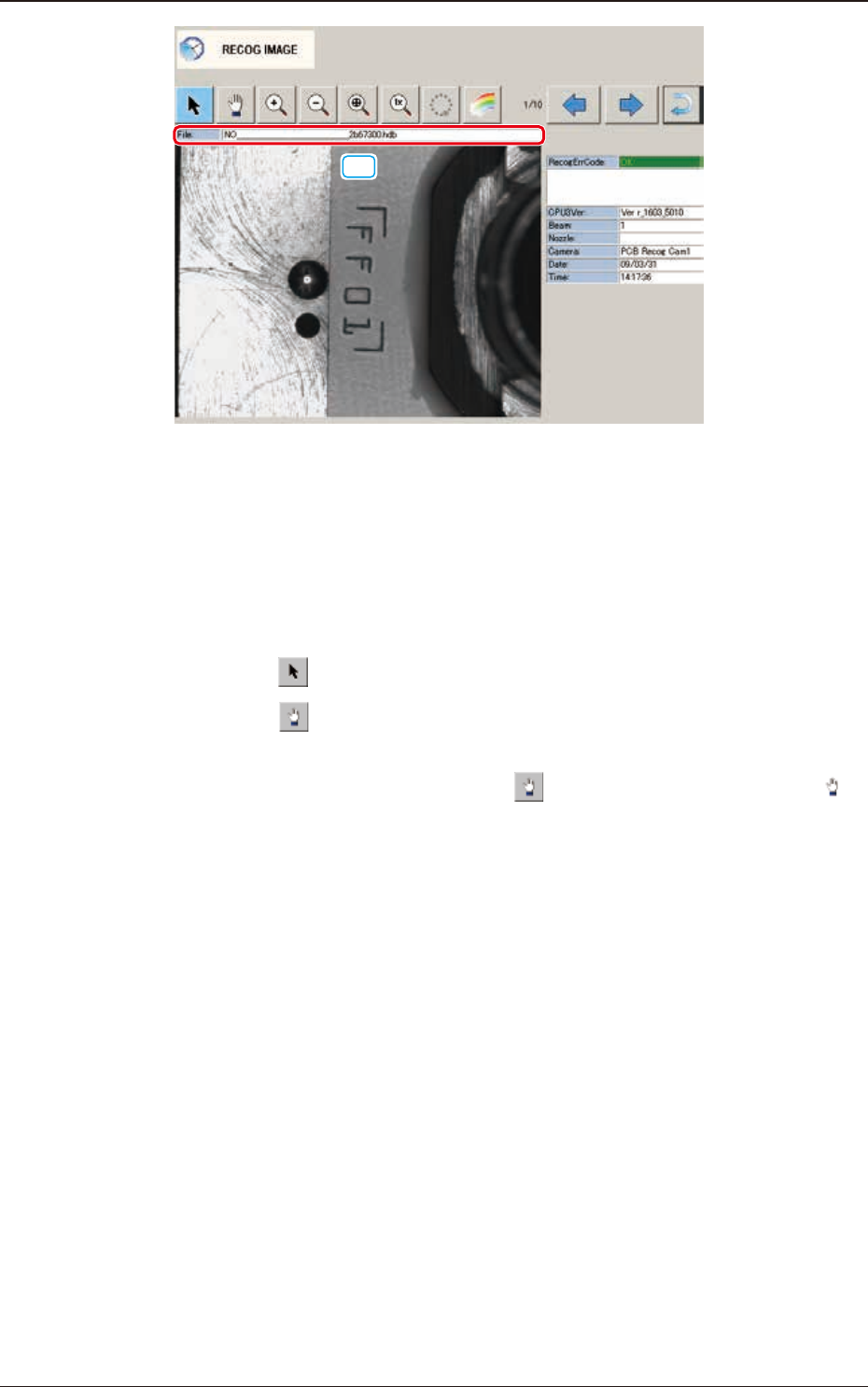

6.2 Schermata di conferma "RECOG IMAGE"
2OM-1842
5-11
[6]
Per il riconoscimento ID ugelli F2E12
[1] Tasti operativi immagine visualizzata
Utilizzando i tasti che seguono si cambia la modalità per le operazioni di
ingrandimento o di movimento, per l'immagine visualizzata in [2] area di
visualizzazione immagini di riconoscimento.
Tasto [
] :
Normale modalità operativa
Tasto [
] :
Modalità movimento immagine
Dopo aver cambiato la modalità su movimento immagine
utilizzando il tasto [
] (la forma del puntatore passa a
), trascinare l'immagine da spostare (con il tasto sinistro del
mouse premuto).
1303-001
6.2 Schermata di conferma "RECOG IMAGE"
