Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Rozměry a váha
109
3.3.2 Rozměry
3.3.2.1 Rozměry automatu X4I
3
3

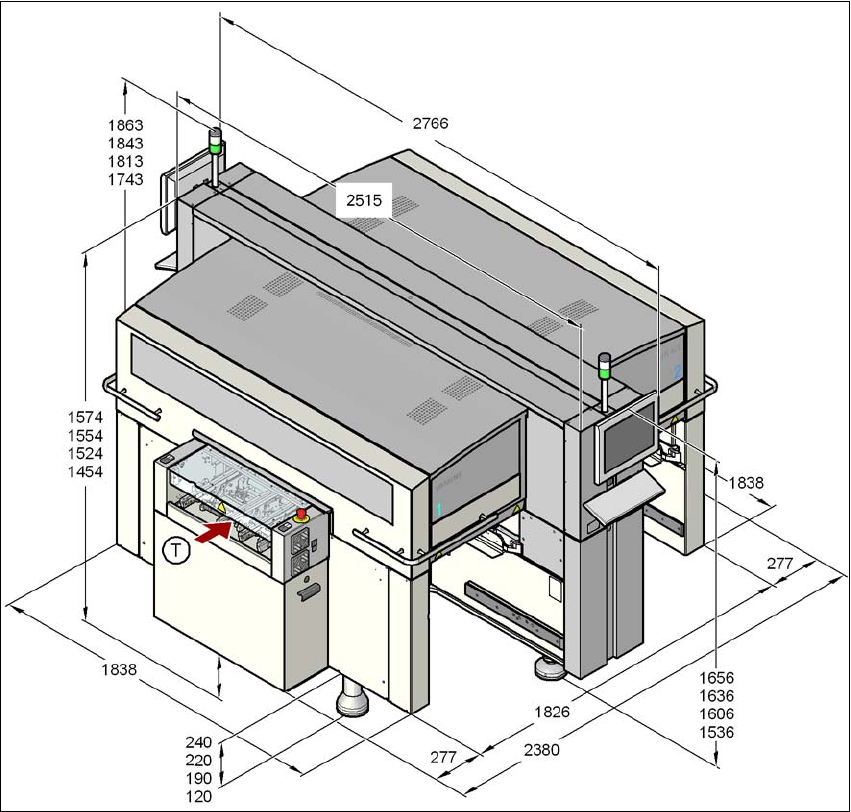

Obr. 3.3 - 1 Rozměry automatu X4I (základní stroj) v milimetrech
(T) Směr transportu desek
Technická data automatu Návod k obsluze SIPLACE X-série
Rozměry a váha Od verze software SR.70x.xx Vydání 01/2011
110
3.3.2.2 Rozměry automatu X4
3
3
3
3
Obr. 3.3 - 2 Rozměry automatu X4 (základní stroj) v milimetrech
3
(T) Směr transportu desek
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Rozměry a váha
111
3.3.2.3 Rozměry automatu X3
3
3
3
3
Obr. 3.3 - 3 Rozměry automatu X3 (základní stroj) v milimetrech
3
(T) Směr transportu desek
