Návod k obsluze SIPLACE X-série Technická data automatu Od verze software SR.70x.xx Vydání 01/2011 Systém transportu desek 159 3.7.8 Definice zak ř ivení desek 3.7.8.1 Prohnutí desky b ě hem transportu Prohnutí desky nap…
Technická data automatu Návod k obsluze SIPLACE X-série
Systém transportu desek Od verze software SR.70x.xx Vydání 01/2011
158
3.7.7 Šířky desek
3
3
Obr. 3.7 - 6 Maximální šířky desek - Transportní hrany 535 mm pevné, transport SIPLACE Quad Lane
Druh transportu Šířka desky
Stopa 1R
[mm]
Šířka desky
Stopa 1L
[mm]
Šířka desky
Stopa 2R
[mm]
Šířka desky
Stopa 2L
[mm]
Transport SIPLACE Quad Lane Max. 114 Max. 114 Max. 114 Max. 114
Transport SIPLACE Quad Lane
v módu Dual Lane
Max. 178,5 Max. 178,5
Transport SIPLACE Quad Lane
v módu Single Lane
Max. 306,5
3
Max.
114 mm
3
267,5 mm
3
535 mm
3
Pohyblivá
transportní hrana
3
Pevná
transportní hrana
3
Max.
114 mm
3
Max.
114 mm
3
Max.
114 mm
3
Stopa 2L
3
Stopa 2R
3
Stopa 1L
3
Stopa 1R
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Systém transportu desek
159
3.7.8 Definice zakřivení desek

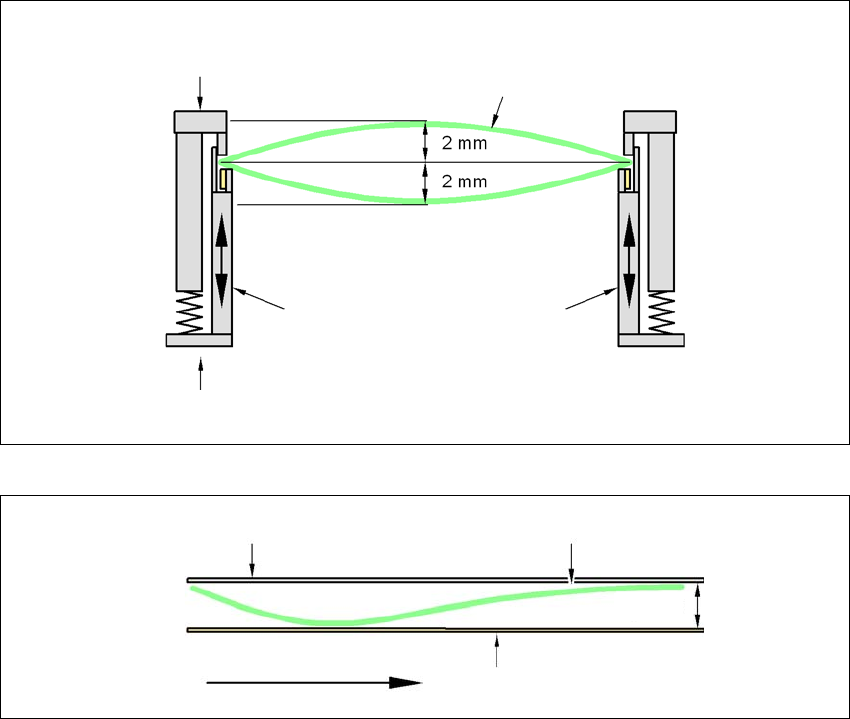

3.7.8.1 Prohnutí desky během transportu
Prohnutí desky napříč vzhledem ke směru transportu max. 1 % úhlopříčky desky, ale ne více než
2 mm
3
Prohnutí desky ve směru transportu + tloušťka desky < 5,5 mm
3
Pevná svěrná hrana
Pohyblivé upínací zařízení
Deska plošných spojů
Bočnice
Pevná svěrná hrana
Transportní pás
Deska plošných spojů
Směr transportu desky
5,5 mm
Technická data automatu Návod k obsluze SIPLACE X-série
Systém transportu desek Od verze software SR.70x.xx Vydání 01/2011
160
3.7.8.2 Prohnutí desky při osazování
Při prohnutí větším než 2 mm může dojít k problémům při zaostřování místních polohových zna-
ček a inkoustových bodů ve středu desky. Digitální kamerou lze obraz zaostřit ve 2 mm. Při při-
hlédnutí ke všem tolerancím se tato hodnota redukuje na 1,5 mm. Kromě toho dbejte na to, že se
v důsledku prohnutí redukuje výška součástky.
3
3
Prohnutí desky dolů max. 0,5 mm
3
→ Pro dosažení této hodnoty využijte opěry z magnetických kolíků.
Pohyblivé upínací zařízení
Pevná svěrná hrana
Deska plošných spojů
Bočnice
Deska plošných
spojů
Podpěrné
magnetické
kolíky
Pohyblivé upínací zařízení
Pevná svěrná hrana
Bočnice
0,5 mm
