Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu 271 4.3.16.2 Vzdálenost nohou stroje a levé pevné transportní hrany jednoduchého transportu des…
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
270
4.3.16 Rozteče noh stroje a vzdálenosti pevných hran transportu desek
4.3.16.1 Vzdálenost nohou stroje a pravé pevné transportní hrany jednoduchého
transportu desek
4
Obr. 4.3 - 23 Vzdálenost nohou stroje a pravé pevné transportní hrany jednoduchého transportu desek
v milimetrech - standardní šířka transportu
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
271
4.3.16.2 Vzdálenost nohou stroje a levé pevné transportní hrany jednoduchého
transportu desek
4

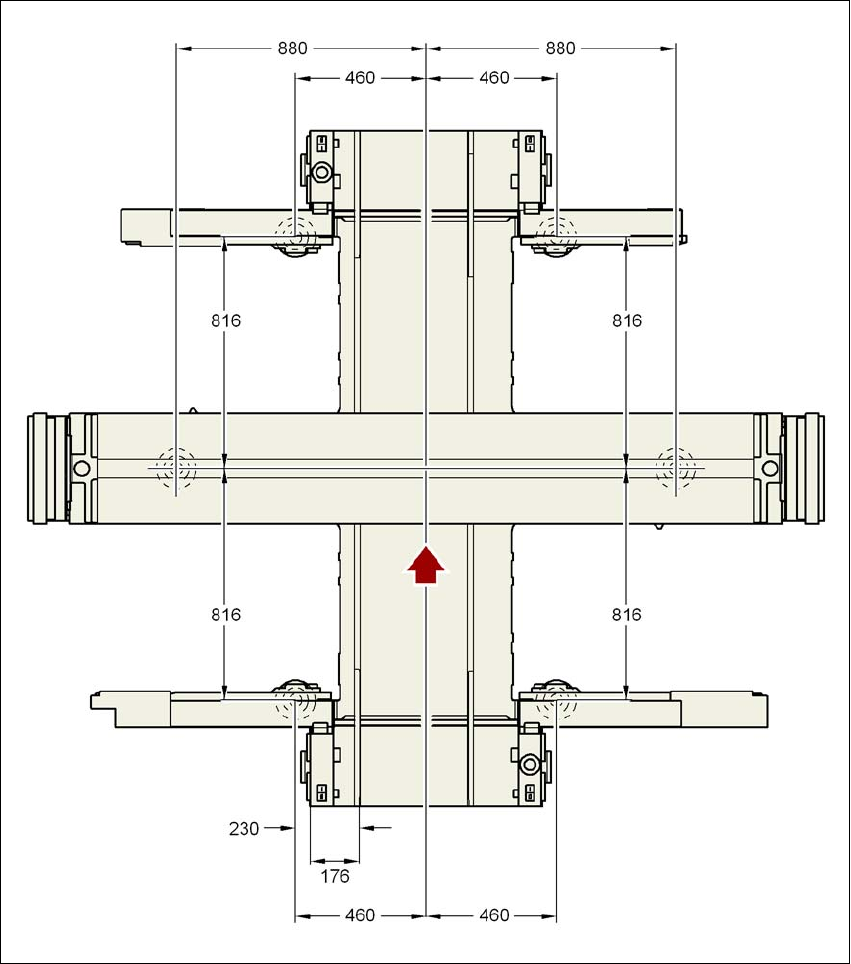

Obr. 4.3 - 24 Vzdálenost nohou stroje a levé pevné transportní hrany jednoduchého transportu desek
v milimetrech - standardní šířka transportu
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
272
4.3.16.3 Vzdálenost nohou stroje a pravé pevné transportní hrany dvojitého
transportu desek
4

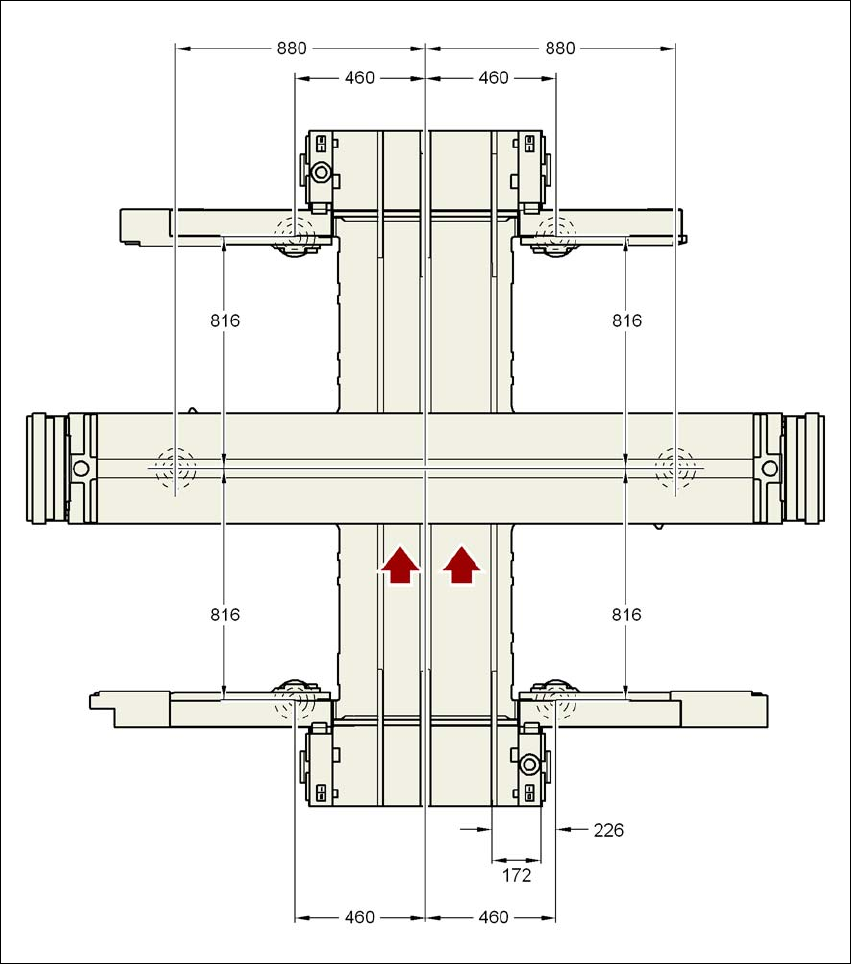

Obr. 4.3 - 25 Vzdálenost nohou stroje a pravé pevné transportní hrany dvojitého transportu desek
v milimetrech - standardní šířka transportu
