5.15 Montáž a demontáž vozíku KS (konstrukčních sou-
částek)
5.15.1 Bezpečnostní pokyny pro montáž a demontáž vozíků KS
VÝSTRAHA 5
Z bezpečnostních důvodů (nebezpečí zmáčknutí) smí provádět montáž nebo demontáž vozíku
součástek vždy pouze jedna osoba.
5

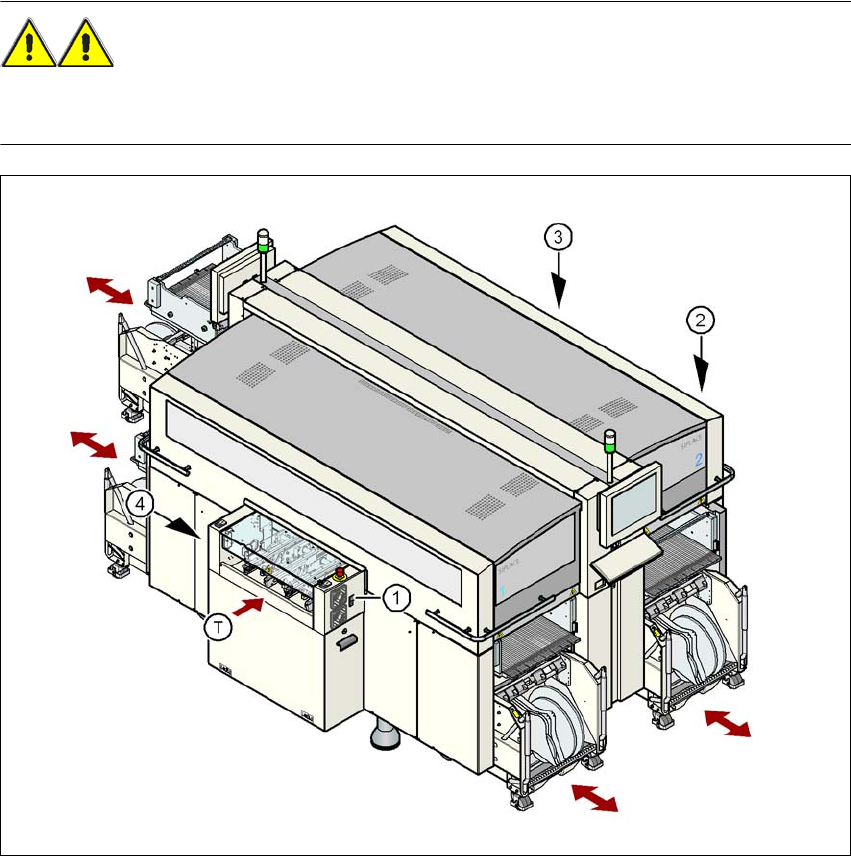

Obr. 5.15 - 1 Bezpečnostní pokyny pro montáž a demontáž vozíků KS
(1) Tlačítko pro montáž a demontáž vozíku KS, stanoviště 1
(2) Tlačítko pro montáž a demontáž vozíku KS, stanoviště 2
(3) Tlačítko pro montáž a demontáž vozíku KS, stanoviště 3
(4) Tlačítko pro montáž a demontáž vozíku KS, stanoviště 4
(T) Směr transportu desek
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž a demontáž vozíku KS (konstrukčních součástek)
345
Bezpečnostní koncepce výměny vozíku součástek předpokládá, že obsluhující stlačí tlačítko
(pos. 1, 2, 3 nebo 4 na obr. 5.15 - 1
, strana 344) na vstupní nebo výstupní straně automatu, aby
se vozík součástek připojil nebo odpojil. Tak je zajištěno, že obsluha stojí vždy během montáže
nebo demontáže bočně na automatu. Mimoto je možné připojení vozíku součástek pouze při uza-
vřených ochranných krytech.
5.15.2 Demontáž vozíku KS
→ Přidržte jedno z tlačítek na vstupní nebo výstupní straně automatu (pos. 1, 2, 3 nebo 4 na obr.
5.15 - 1
, strana 344) tak dlouho, až vozík součástek dosedne.
→ Oba úchyty natočte nahoru (pos. 1 na obr. 5.15 - 2
).
5

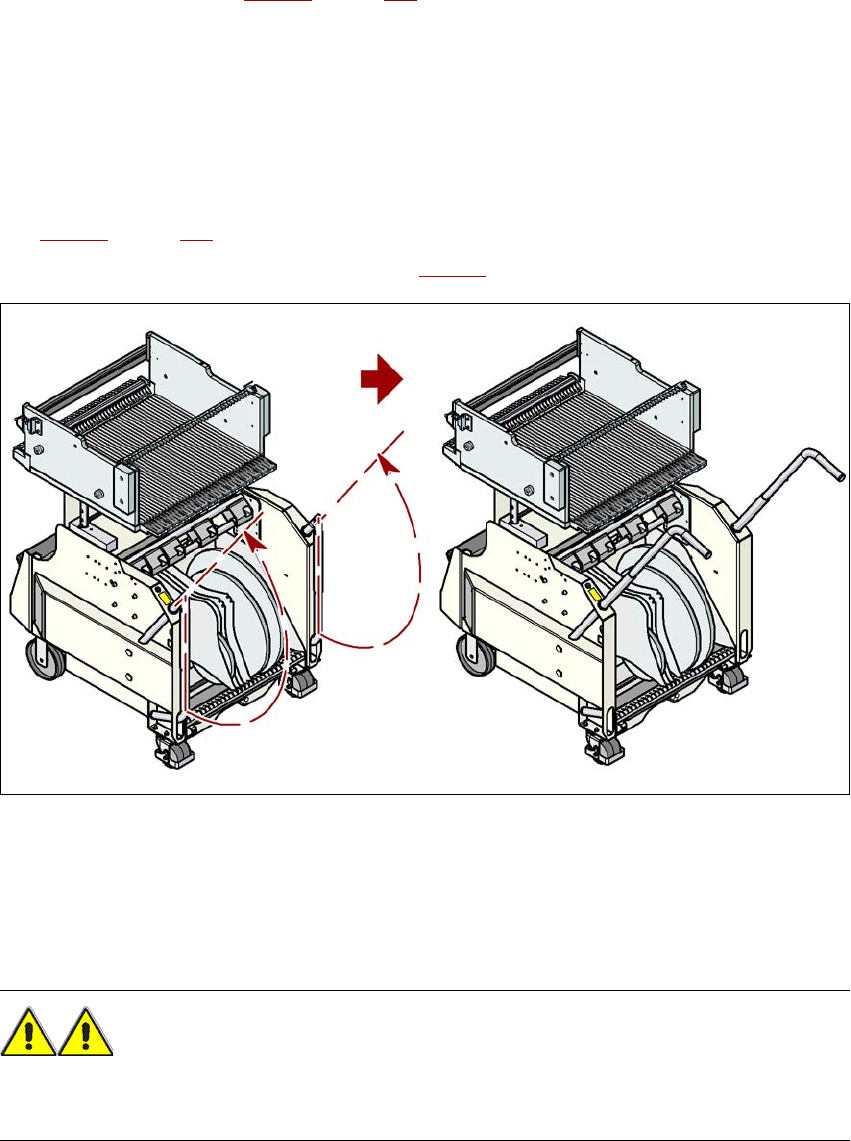

Obr. 5.15 - 2 Natočit nahoru úchyty vozíku součástek pro posouvání
→ Vytáhněte vozík součástek z automatu oběma rukama za úchyty.
5.15.3 Bezpečnostní pokyny k pohybu vozíku součástek
VÝSTRAHA
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně násle-
dující pravidla.
→ Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Úkoly na stroji Návod k obsluze SIPLACE X-série
Montáž a demontáž vozíku KS (konstrukčních součástek) Od verze software SR.70x.xx Vydání 01/2011
346
→ Dejte pozor na to, že vozík součástek plně osazený podavači se může při náklonu od asi 20°
převrátit na bok nebo dopředu.
→ Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
→ Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit
dopředu.
5.15.4 Montáž vozíku součástek
5
Obr. 5.15 - 3 Vozík KS a vtahovací přípravek vozíku součástek, SIPLACE X-série
(1) Vtahovací přípravek vozíku součástek, SIPLACE X-série
(2) Vozík součástek, SIPLACE X-série
(3) Blokovací západky
