Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Zabránit závadám ve stopě
341
5.13 Zabránit závadám ve stopě
5.13.1 Obecně
→ Dbejte na to, aby byly oblasti podavačů čisté a aby se v přepravní oblasti popř. pod podavači
nenacházely žádné uvolněné součástky.
→ Včas doplňujte součástky.
→ Pásy včas spojujte. To zpravidla znamená, abyste připravili materiál pro napojení, když je na
roli ještě přibližně 1,5 m pásu.
→ S podavači manipulujte opatrně, pokud mají být tyto nasazeny na stůl součástek nebo odtud
mají být odstraněny, protože se jedná o přesné přístroje.
→ U X podavačů spusťte odebírací okno, protože pokud je zvednuto, může být snadno poško-
zeno.
POKYN 5
Nadzvednuté odebírací okno vede k citelnému zhoršení kvality odebírání.
→ Zkontrolujte, zda je u podavačů správně nastavena odebírací poloha součástek.
5.13.2 Zabránit závadám ve stopě u pásového kontejneru
→ Správně nastavte dělící plechy (viz obr. 5.9 - 3, strana 326).
Úkoly na stroji Návod k obsluze SIPLACE X-série
Zabránit závadám ve stopě Od verze software SR.70x.xx Vydání 01/2011
342
5.13.3 Souřadnicový systém součástek a úhel vyzvedávání
5

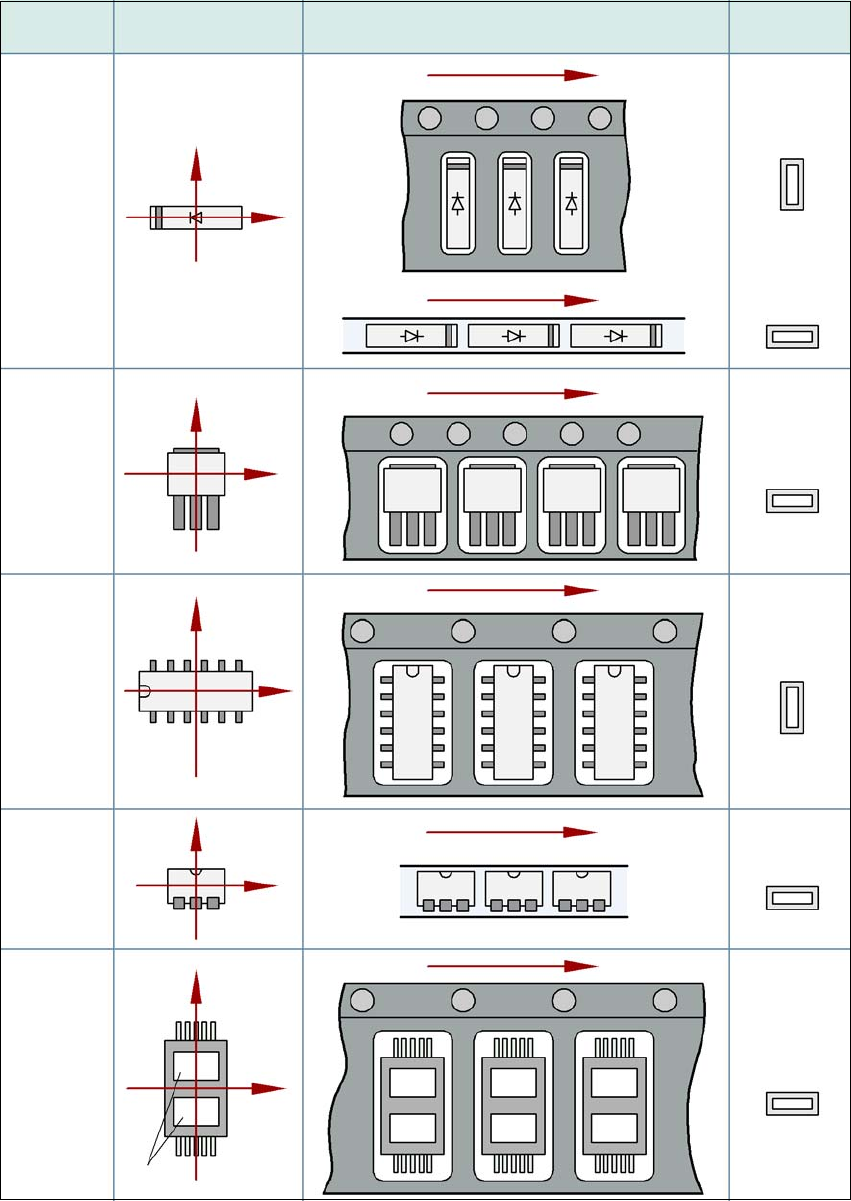

Obr. 5.13 - 1 Poloha součástek a úhel jejich vyzvedávání
Speciální
součástka
Tyčový
zásobník:
Čipové
součástky
pólované
0402
2220
Anoda musí být vyrov-
nána ke kladné ose X.
Typ tělesa 0°-poloha popisu
Poloha při podávání
Úhel vyzvedávání/
Úhel pipety
Pás:
SOT 23
Tyčový
zásobník:
Pás:
Pás:
SO-IC
DIL-IC
SOT 194
Pás:
Otvory
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Doplňovat součástky
343
5.14 Doplňovat součástky
Informace o doplňování součástek s a bez čárového kódu najdete v online nápovědě.
→ U podavačů pásu dbejte na to, abyste vždy včas připojili nový pás, tak aby se podavače nevy-
prázdnily.
→ Pásy nespojujte ovšem příliš brzy, protože když po spojení na novou roli natočíte konec sta-
rého pásu, může se stát, že role nového pásu bude příliš plná, pás z role pak klouže nebo se
zachytává. To by mohlo způsobit závady při odebírání a zvýšené prostoje.
