Bezpečnost práce Návod k obsluze SIPLACE X-série
Bezpečnostní zařízení Od verze software SR.70x.xx Vydání 01/2011
84
2.6.5 Ochrana proti zásahu
2.6.5.1 Ochrana proti zásahu na místech instalace vozíku součástek, SIPLACE X-série
VÝSTRAHA 2
Provozní bezpečnost je u vozíků součástek SIPLACE série X zaručena, pokud je minimálně kaž-
dé druhé volné stanoviště obsazeno podávacím modulem nebo ochranou proti zásahu(Dummy-
Feeder). I při použití držáku pro ploché zásobníky je třeba zajistit každé druhé stanoviště ochra-
nou proti zásahu. Jinak řečeno, mezi dvěma sousedními podávacími moduly resp. modulem a
držákem pro plochý zásobník smí zůstat volné maximálně jedno stanoviště.

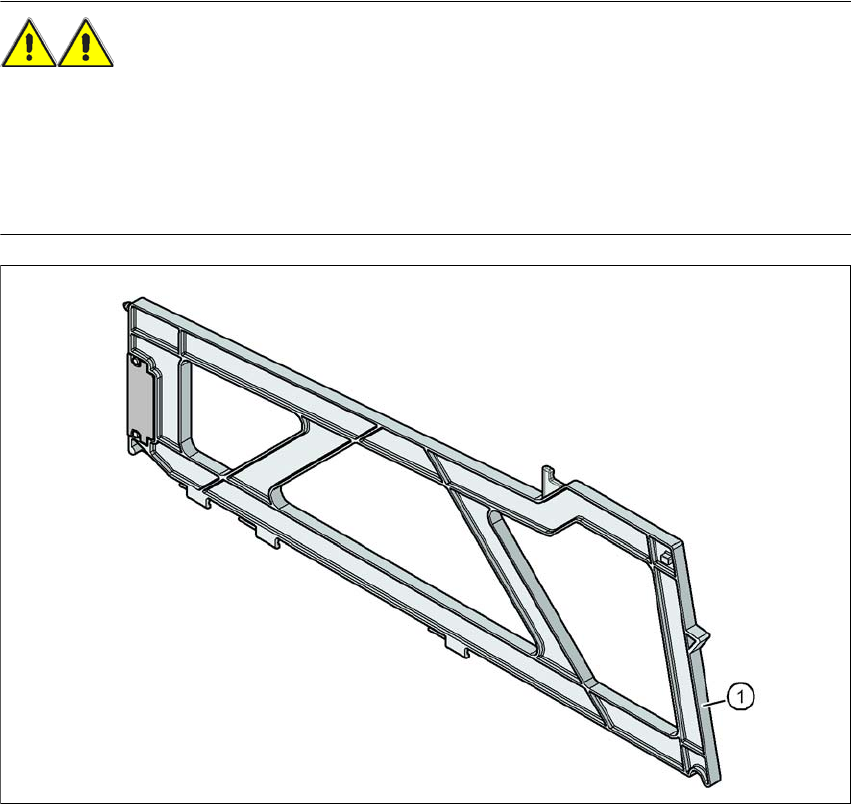

Obr. 2.6 - 9 Ochrana proti zásahu na místech instalace vozíku součástek, SIPLACE X-série
2
(1) Dummy Feeder SIPLACE X, číslo výrobku 00141226-xx
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Zbytkové napětí a doba vybití na automatu
85
2.7 Zbytkové napětí a doba vybití na automatu
Jestliže je stisknuto tlačítko nouzového zastavení nebo jestliže je vypnut automat, zredukuje se
napětí meziokruhu 250 VDC pro osy portálu příp. 145 VDC pro osy hvězdy během krátké doby
na bezpečné zbytkové napětí.
VÝSTRAHA 2
Automat je napájen síťovým napětím 3 x 200 VAC, 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC,
3 x 400 VAC příp. 3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebez-
pečné napětí i při vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může
proto vést k usmrcení nebo k těžkému poranění a k závažným věcným škodám.
→ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204,
díl 1).
→ Kryt nad modulem napájecího napětí a osovou jednotkou smí otevírat pouze kvalifikovaný
resp. školený personál.
2
Obr. 2.7 - 1 Modul napájecího napětí
(1) Zámek se závorou krytu
(2) Hlavní vypínač
(3) Modul napájecího napětí za ochranným krytem
(4) Jednotka osy
Bezpečnost práce Návod k obsluze SIPLACE X-série
Zbytkové napětí a doba vybití na automatu Od verze software SR.70x.xx Vydání 01/2011
86
Obr. 2.7 - 2 Měřící místa na modulu elektrického napájení
2
2.7.1 Provozní napětí, zbytkové napětí a doba vybití po stisknutí tlačítka
nouzového zastavení
2
2
Kolíky X11 a X13_1 měřeny
proti X12 (GND)
Napětí při
normálním provozu
Zbytkové napětí při
nouzovém zastavení Doba vybití
X11 + 250 VDC < 10 VDC 7 s
X13_1 + 145 VDC < 10 VDC 50 s
Kolík X13_4
měřen proti kolíku X3_7 (-)
Napětí při
normálním provozu
Zbytkové napětí při
nouzovém zastavení Doba vybití
X13_4 + 40 VDC + 40 VDC -
