2.5.9 Vysoké teploty na osazovací hlavě C&P20 při dlouhodobém provozu
2

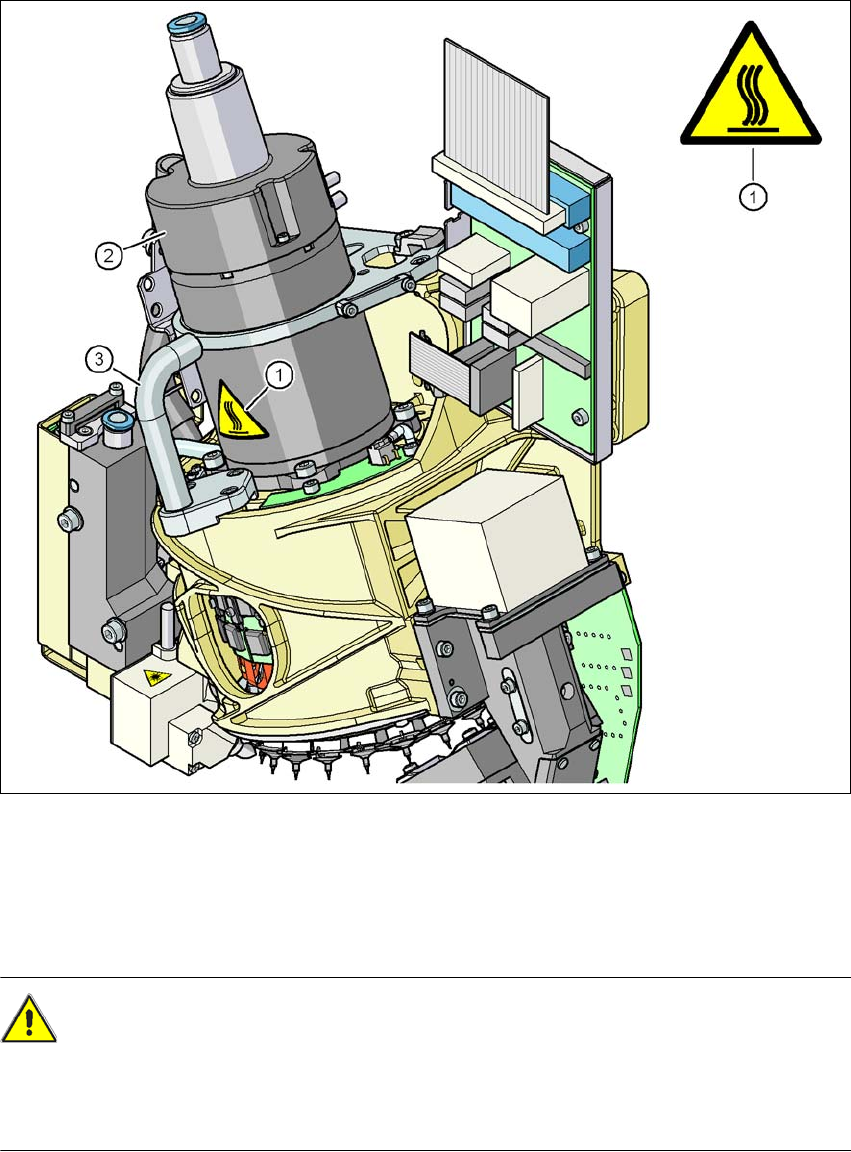

Obr. 2.5 - 5 Vysoké teploty na hlavě SpeedStar (C&P20) při dlouhodobém provozu
(1) Informační štítek o teplotě, čís.mat. 03031926-01
(2) Těleso hvězdicového motoru
(3) Úchyt
POZOR
VYSOKÉ TEPLOTY 2
Těleso hvězdicového motoru a madlo osazovací hlavy mohou mít při trvalém provozu a při teplo-
tě okolí nad 22°C vysokou povrchovou teplotu. Pozor při dotýkání se těchto dílů.
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Bezpečnostní pokyny k provozu automatu
71
2.5.10 Vysoké teploty na podávacích modulech osy X při trvalém provozu
2
Obr. 2.5 - 6 Vysoké teploty na podávacích modulech osy X při trvalém provozu
(1) Informační štítek o teplotě, čís.mat. 03031926-01
(2) Krokový motor
POZOR
VYSOKÉ TEPLOTY 2
Krokové motory mohou mít při trvalém provozu a okolní teplotě nad 22°C vysoké povrchové tep-
loty. Pozor při dotýkání se těchto motorů.
Bezpečnost práce Návod k obsluze SIPLACE X-série
Bezpečnostní zařízení Od verze software SR.70x.xx Vydání 01/2011
72
2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty
2
Obr. 2.6 - 1 Ochranné kryty
(1) Ochranný kryt, krátký
(2) Ochranný kryt, dlouhý
(3) Krycí klapka a ochrana proti zásahu na vstupním pásu
(4) Krycí klapka a ochrana proti zásahu na výstupním pásu
2
Rozsah pojezdu portálu je zakrytován dvěma ochrannými kryty (pos. 1 a 2), které se vyklápějí
nahoru. Boční posuvné kryty mají zabránit přístupu do vnitřního prostoru automatu. Obě krycí
