6.9.5 Omezení
– Rozeznávání nožiček nebo pájecích bodů se může zhoršit, pokud je povrch zoxydovaný
nebo lesklý.
– Následující součástky nelze změřit: PLCC, SOJ, pouzdra, Chip, Bare Die, Moulded, Melf,
ECV, DPack, CCGA, stínící plechy, součástky s přípoji pouze na spodní straně
6.9.6 Pokyny pro instalaci
Pokud instalujete 3D senzor koplanarity, dbejte následujících bodů:
– 3D senzor koplanarity lze instalovat jen na automaty SIPLACE, které jsou vybaveny jednot-
kou osy A364 a PC boxem. Dodatečné vybavení automatu jednotkou osy A363 není možné.
– 3D senzor koplanarity může být provozován jen společně s hlavami TwinHead nebo High-
Force Head.
– 3D senzor koplanarity nemůže být instalován, pokud je v této oblasti osazování instalována
hlava Collect & Place.
– Na každém automatu může být instalován jen jeden 3D senzor koplanarity na následujících
stanovištích:
Tvary těles BGA
Min. průměr pájecích bodů
Min. odstup pájecích bodů
Min. počet pájecích bodů
400 m
800 m
6
Tvary těles Gullwing
Min. šířka nožiček
b
Min. odstup pájecích bodů
Min. počet pájecích bodů
300 m
500 m
5
Maximální velikost konektoru 120 x 20 mm²
Konektor (Gullwing)
Min. šířka nožiček
b
Min. odstup nožiček
Min. počet nožiček
300 m
500 m
5
Typ osazovací hlavy Hlava TwinHead (TH) nebo hlava High-Force Head (HFH)
Bezp. třída laseru
3D-senzor koplanarity
Osazovací automat
3B
2
a) Na pájecí bod/nožičku
b) Pro menší šířky nožiček kontaktujte prosím Vašeho místního produktového manažéra
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 3D-senzor koplanarity
415
6
6.9.7 Počítač na analýzu
PC box slouží jako počítač na provádění analýzy. Je umístěn společně s řídícím počítačem a řídí-
cím systémem stroje na vstupní straně.
6

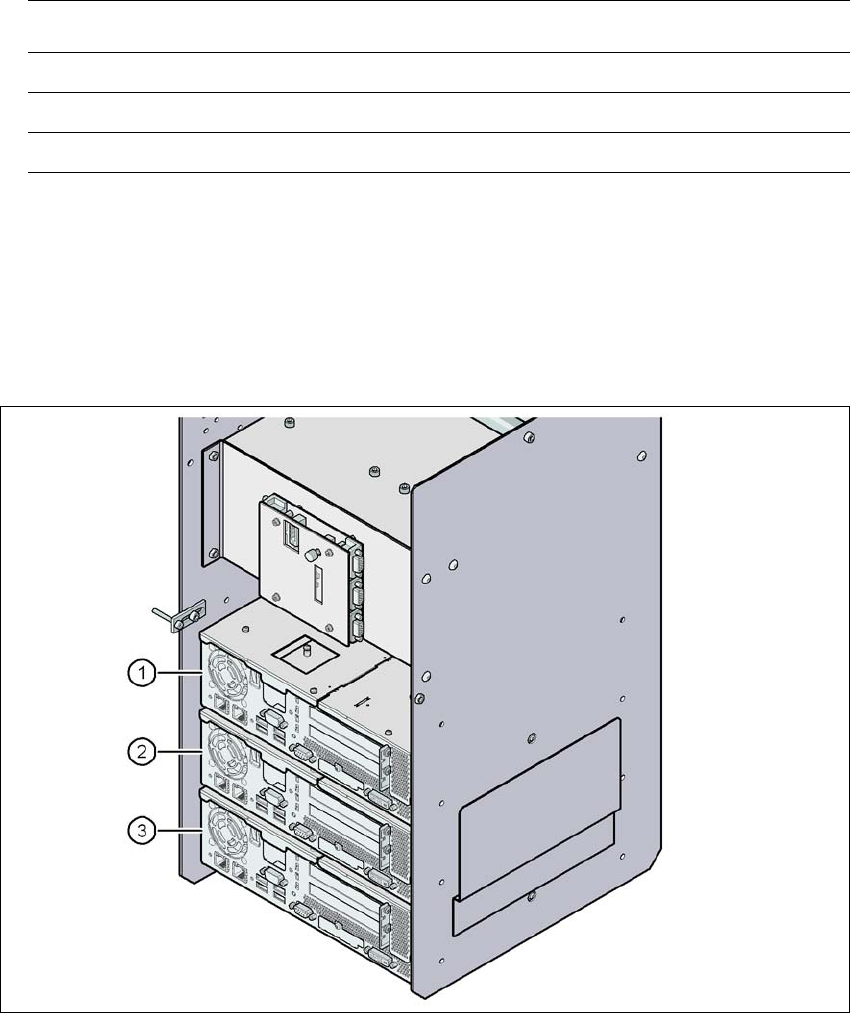

Obr. 6.9 - 4 PC box pro 3D senzor koplanarity
(1) Řídící počítač
(2) Řízení stroje
(3) Počítač na analýzu 3D senzoru koplanarity
Osazovací automat Stanoviště
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 nebo 3
Rozšíření stanice Návod k obsluze SIPLACE X-série
Snímač čárového kódu desek Od verze software SR.70x.xx Vydání 01/2011
416
6.10 Snímač čárového kódu desek
Číslo výrobku 00519881-xx Snímač čárového kódu desek, 2D, stroj X/SX
Číslo výrobku 00176112-xx Držák Data Man X/HS/HF nahoře
Číslo výrobku 00176113-xx Držák Data Man X/HS/HF dole
Číslo výrobku 00176118-xx Cognex I/O moduly
Číslo výrobku 00176119-xx Cognex USB-kabel DM 100 USB 000
Číslo výrobku 00176120-xx Kabel pro rozhraní I/O-box
6.10.1 Popis
Snímač čárového kódu desek slouží k automatickému zjištění a dekódování čárového kódu
desek. Zatímco se hustota součástek na desce trvale zvětšuje, stále více se zmenšuje místo na
čárové kódy. Nabízíme proto pro SIPLACE X-série novou čtečku čárového kódu desek, která
zaručuje bezpečné zpracování i těchto zmenšených čárových kódů. Tato čtečka čárového kódu
zpracovává kódy 2D-Matrix a čárový kód 1D.
Snímače čárového kódu desek se instalují na vstupní straně transportu desek osazovacího auto-
matu. Na jednom automatu lze instalovat až čtyři přístroje. Snímače čárového kódu se montují
tak, aby bylo možné skenovat nálepky s čárovým kódem na horní i spodní straně desek na obou
transportních stopách dvojitého transportu.
Snímače čárového kódu desky jsou připevněny pomocí držáků na horní nebo spodní profilové
koleji. Lze je na této koleji libovolně polohovat a nasměrovat na etikety s čárovým kódem. Podle
polohy čárových kódů je možné pomocí páru ručních držáků namontovat snímače čárových kódů
tak, že lze kódy snímat podélně
nebo příčně vzhledem ke směru transportu desek.
6.10.2 Technická data
6
Senzor 1/3 CMOS (Rozlišení 752 x 480)
Rychlost snímání Max. 60 fps (snímků/s)
Optická signalizace 1 LED viditelná
1 LED komunikační
Akustická signalizace Programovatelný bzučák
Datové rozhraní RS232, USB 2.0
Provozní napětí 5 VDC ... 24 VDC
Příkon Max. 2,5 W
Elektrické připojení 15-pólový D-Sub-HD-konektor
Rozměry 55 x 42 x 22 mm³
Váha 125 g
