Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
354
6.1.1.4 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X4
Na stanovištích 1, 2, 3 a 4 mohou být instalovány až 2 měniče pipet pro hlavu SpeedStar (pos. 1
a 2 na obr. 6.1 - 3
). To dává celkovou kapacitu 8 měničů pipet se 48 zásobníky a celkem 576 úlož-
nými místy (garážemi) pipet.
6

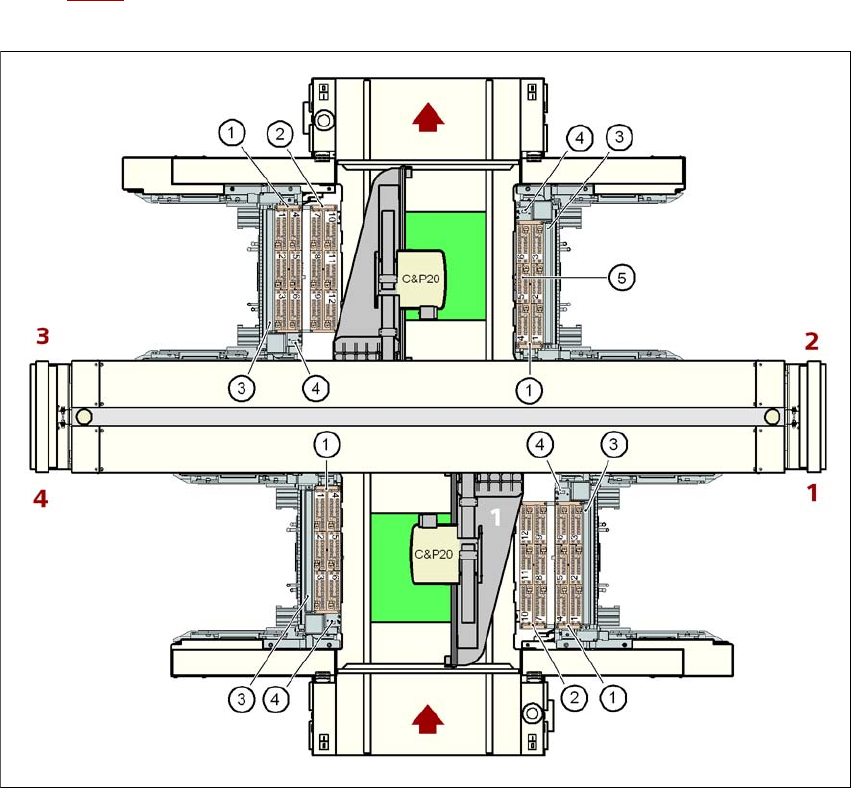

Obr. 6.1 - 3 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X4
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
355
6.1.1.5 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X3
Na stanovištích 1, 3 a 4 mohou být instalovány až 2 měniče pipet pro hlavu SpeedStar (pos. 1 a
2 na obr. 6.1 - 4
). Na stanovišti 2 může být instalován 1 měnič pipet. To dává celkovou kapacitu
7 měničů pipet se 42 zásobníky a celkem 504 úložnými místy (garážemi) pipet.
6

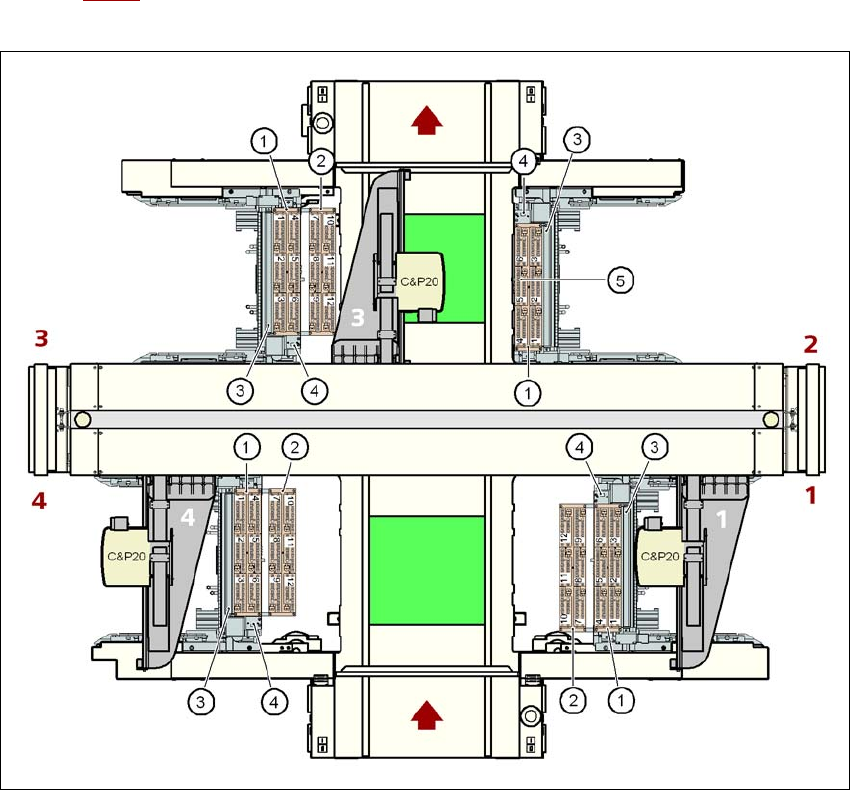

Obr. 6.1 - 4 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X3
6
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
356
6.1.1.6 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X2
Na stanovištích 1 a 3 mohou být instalovány až 2 měniče pipet pro hlavu SpeedStar (pos. 1 a 2
na obr. 6.1 - 5
). Na stanovištích 2 a 4 může být instalován vždy jeden měnič pipet. To dává cel-
kovou kapacitu 6 měničů pipet se 36 zásobníky a celkem 432 úložnými místy (garážemi) pipet.
6

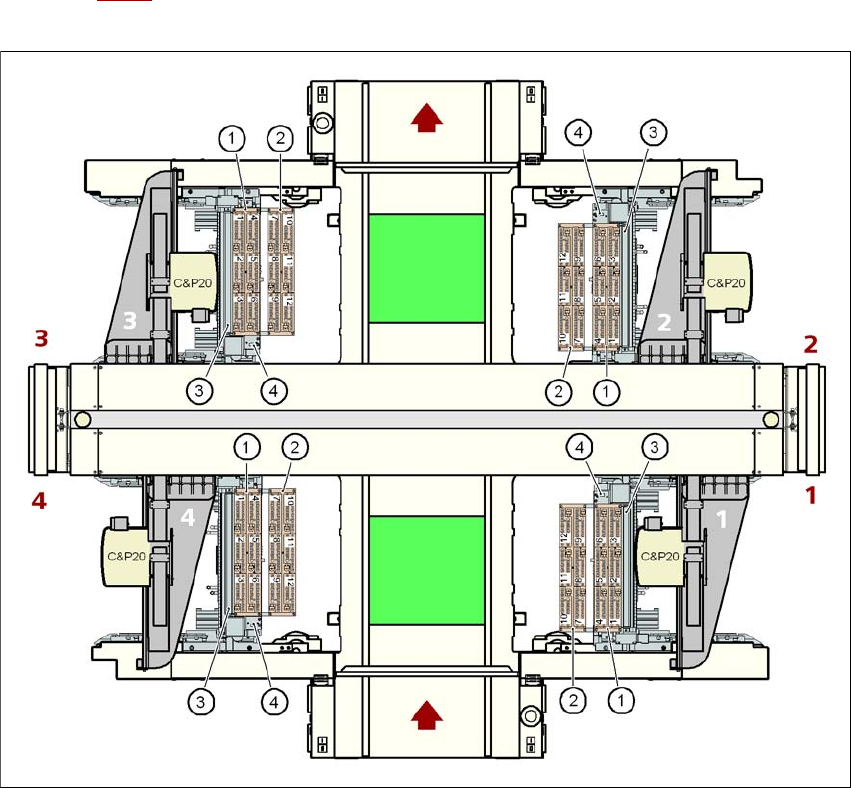

Obr. 6.1 - 5 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X2
6
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
