Návod k obsluze SIPLACE X-série Technická data automatu Od verze software SR.70x.xx Vydání 01/2011 X-podava č e 189 3.9.4.2 Adaptér podávacího modulu pro sérii X s vibra č ním podélným podava č em POKYN 3 V rozsahu dodáv…
Technická data automatu Návod k obsluze SIPLACE X-série
X-podavače Od verze software SR.70x.xx Vydání 01/2011
188
3.9.4 Adaptér pro podávací moduly pro sérii X
Číslo výrobku 00141305-xx Adaptér pro podávací moduly série X
Číslo výrobku 00141308-xx Adaptér pro Reject Conveyor
Číslo výrobku 00141310-xx Adaptivní deska pro Label Presenter SIPLACE
3
Spektrum X podávacích modulů pásů bylo rozšířeno o vibrační podélný podavač, Label Presenter
a Reject Conveyor (odklízecí modul). S adaptérem lze S podélný vibrační podavač, Label Presen-
ter a Reject Conveyor upravit pro použití na vozíku součástek série X. Vedle mechanické má
adaptér i elektronickou funkci. Mění komunikační signály podavače S na signály rozšířeného séri-
ového protokolu X. Mimoto jsou implementovány i dodatečné funkce, jako je například identifikace
podávacího modulu.
POKYN 3
S vibrační podélný podavač, Label Presenter a Reject Conveyor nemohou být na vozíku součás-
tek použity, pokud je ten v dosahu hlavy SpeedStar (C&P20).
3.9.4.1 Adaptér pro podávací moduly pro sérii X s Label Presenter
3

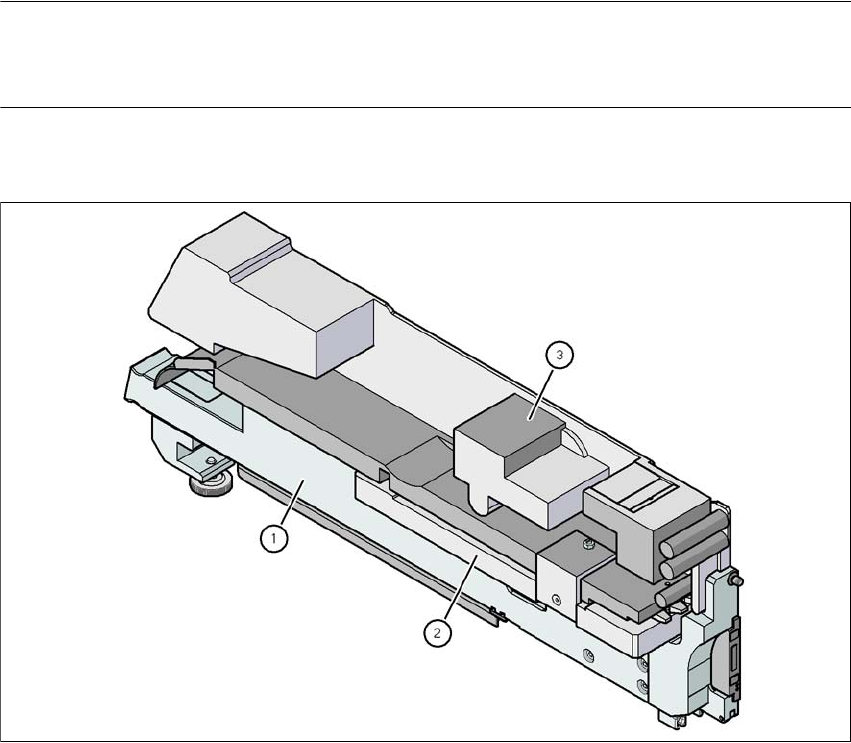

Obr. 3.9 - 14 Adaptér pro podávací moduly pro sérii X s Label Presenter
(1) Adaptér pro podávací moduly série X (číslo výrobku 00141305-xx)
(2) Adaptivní deska pro Label Presenter SIPLACE (číslo výrobku 00141310-xx)
(3) Label Presenter
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 X-podavače
189
3.9.4.2 Adaptér podávacího modulu pro sérii X s vibračním podélným podavačem
POKYN 3
V rozsahu dodávky pro podávací moduly série X je i adaptivní deska:
–Při výšce součástek do 16,5 mm je třeba použít adaptivní desku.
–Při výšce součástek v rozsahu 16,5 mm až 25 mm se pracuje bez adaptivní deky.
3
Obr. 3.9 - 15 Adaptér podávacího modulu pro sérii X s vibračním podélným podavačem
(1) Adaptér pro podávací moduly série X (číslo výrobku 00141305-xx)
(2) Adaptivní deska 16,5 mm (je součástí dodávky)
(3) Vibrační podélný podavač, typ 3 (číslo výrobku 00142031-xx)
Šířka 34,4 mm
Stop na podavač 1, 2 nebo 3 3
Technická data automatu Návod k obsluze SIPLACE X-série
X-podavače Od verze software SR.70x.xx Vydání 01/2011
190
Obsazené stanoviště podavačů 3 3
Zásoba součástek na tyčový zásobník 150 kusů, 3
podle délky součástek 3
Specifická data pro tyčový zásobník 9,5 mm šířka / 3 kusy 3
15 mm šířka / 2 kusy 3
> 15 mm šířka / 1 kus 3
30 mm šířka / 1 kus 3
Čas střásání nastavitelný v programu SIPLACE Pro
od 400 do více než 1.000 msec 3
3.9.4.3 Adaptér podávacího modulu pro sérii X s Reject Conveyor (odklízecí modul)
3
Obr. 3.9 - 16 Adaptér pro podávací moduly pro sérii X s Reject Conveyor
(1) Adaptér pro podávací moduly série X (číslo výrobku 00141305-xx)
(2) Adaptivní deska pro Reject Conveyor (číslo výrobku 00141308-xx)
(3) Reject Conveyor (odklízecí modul)
