Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
377
6.1.3.4 Poloha měniče pipet pro hlavu TwinStar na automatu X3
Na následujících stanovištích lze pro hlavu TwinStar instalovat vždy jeden měnič pipet.
Měnič pipet 1 na stanovišti 3 (pos. 1 na obr. 6.1 - 23
): 12 zásobníků
Měnič pipet 2 na stanovištích 2 a 4 (pos. 5 na obr. 6.1 - 23
): vždy 10 zásobníků
To dává celkovou kapacitu 3 měničů pipet se 32 zásobníky a celkem 64 úložnými místy
(garážemi) pipet.
6
Obr. 6.1 - 23 Poloha měniče pipet pro hlavu TwinStar na automatu X3
(1) Měnič pipet 1 (TH)
(2) Standardní zásobník
(3) Zásobník pro zvláštní pipety nebo chapače
(4) Odpadová nádoba na součástky
(5) Měnič pipet 2 (TH)
POKYN 6
Pokud je na stanovišti 4 instalován MTC, musí být použito příslušenství "Měnič pipet pro hlavu
TwinStar v osazovací oblasti se 2 portály a připojeným MTC" (viz odstavec 6.1.3.7, od strany
380).
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
378
6.1.3.5 Poloha měniče pipet pro hlavu TwinStar na automatu X2
Na stanovištích 1 až 4 lze instalovat vždy jeden měnič pipet pro hlavu TwinStar.
Měnič pipet 1 na stanovištích 1 a 3 (pos. 1 na obr. 6.1 - 24
): vždy 12 zásobníků
Měnič pipet 2 na stanovištích 2 a 4 (pos. 5 na obr. 6.1 - 24
): vždy 10 zásobníků
To dává celkovou kapacitu 4 měničů pipet se 44 zásobníky a celkem 88 úložnými místy
(garážemi) pipet.
6

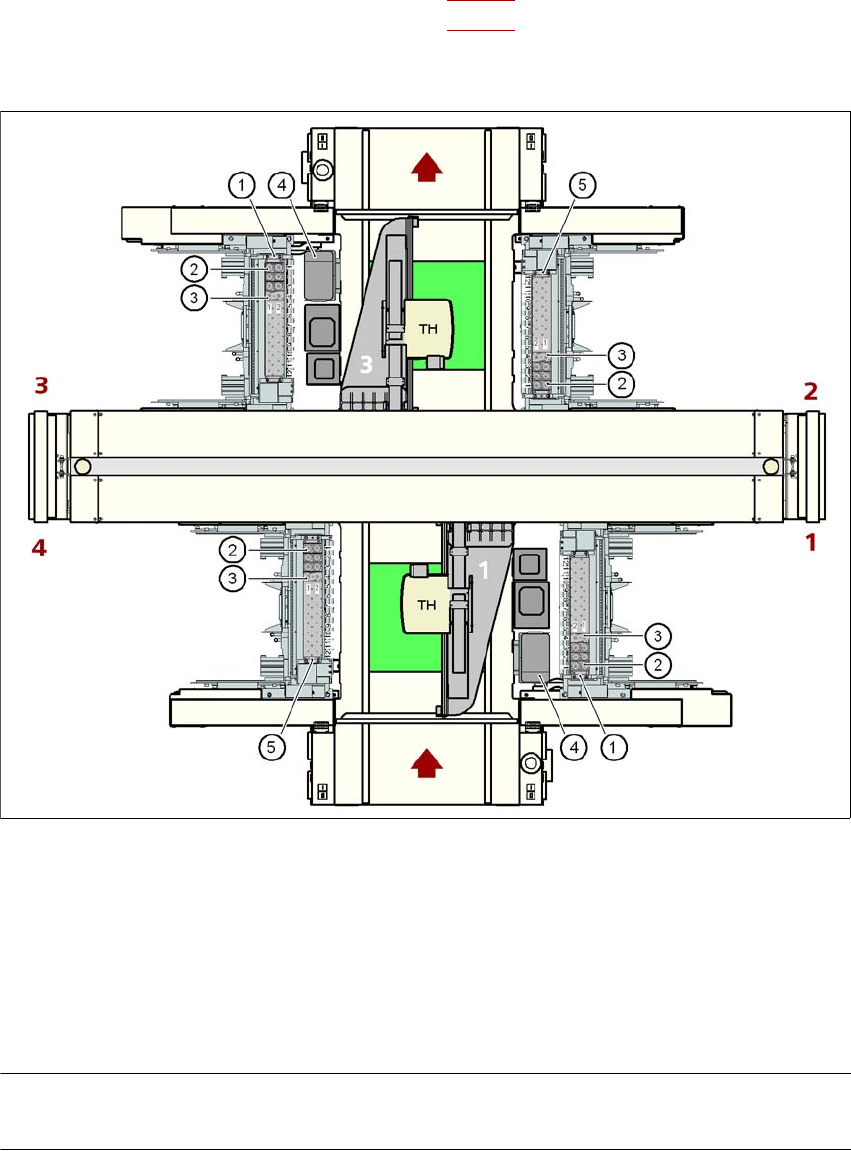

Obr. 6.1 - 24 Poloha měniče pipet pro hlavu TwinStar na automatu X2
(1) Měnič pipet 1 (TH)
(2) Standardní zásobník
(3) Zásobník pro zvláštní pipety nebo chapače
(4) Odpadová nádoba na součástky
(5) Měnič pipet 2 (TH)
POKYN 6
Pokud je na stanovišti 4 instalován MTC, nelze tam nasadit měnič pipet.
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
379
6.1.3.6 Montáž
Měnič pipet je připevněn na přípravku pro vtahování vozíku součástek.
6

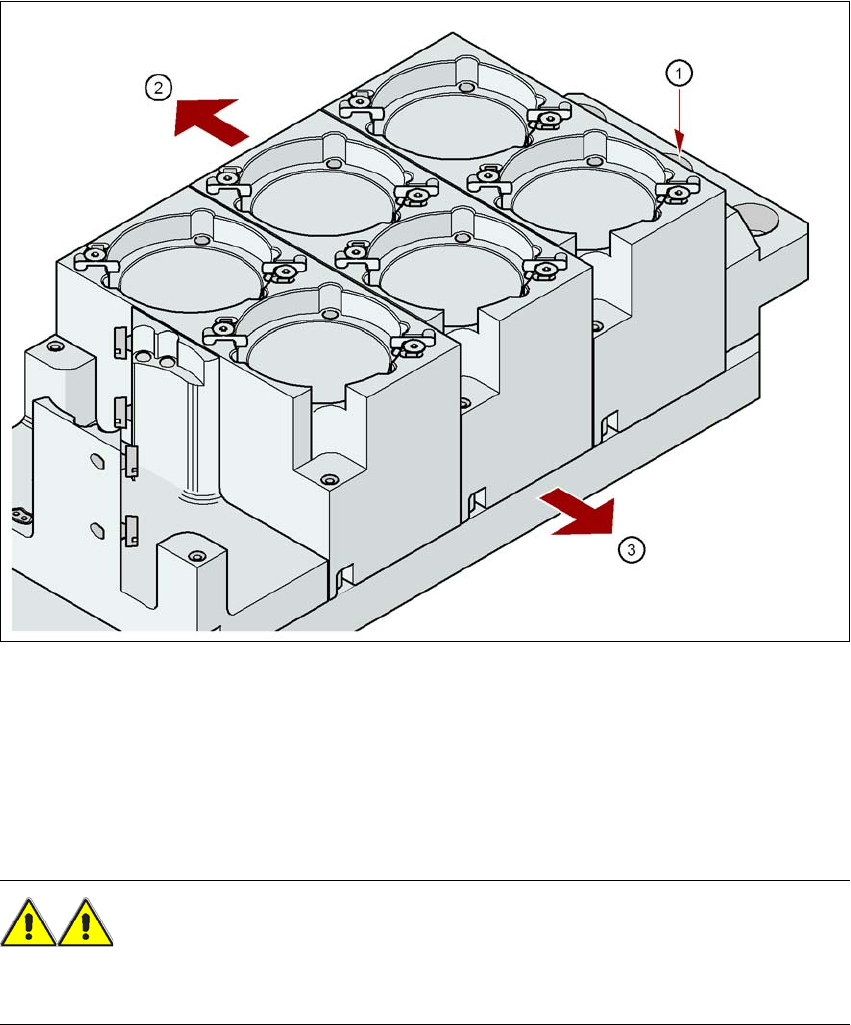

Obr. 6.1 - 25 Montážní poloha
(1) Značící vrtání
(2) Strana obsluhy
(3) Šipka ukazuje ve směru transportu desek
6
→ Měnič pipet orientujte tak, aby značící vrtání (pos. 1) bylo při pohledu od obsluhy vlevo.
VÝSTRAHA 6
Pro každou osazovací hlavu instalujte jen příslušný měnič pipet. Při smíšené konfiguraci hrozí
nebezpečí havárie hlav!
