Technická data automatu Návod k obsluze SIPLACE X-série Zobrazovací systém Od verze software SR.70x.xx Vydání 01/2011 164 3.8.2.3 Kamery IC a FC na automatu X2 3 Obr . 3.8 - 3 Kamery IC a FC na automatu X2 CPP Hlava Mult…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Zobrazovací systém
163
3.8.2.2 Kamery IC a FC na automatu X3
3
Obr. 3.8 - 2 Kamery IC a FC na automatu X3
CPP Hlava MultiStar
TH Hlava TwinStar
25 Kamera FC, typ 25
33 Kamera IC, typ 33
P1, P3, P4 Portál 1, portál 3, portál 4
33
25 a 33
33 33 a 25 25 a 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 a 25 25 a 33
P3
P4
P1
33 a 25
Technická data automatu Návod k obsluze SIPLACE X-série
Zobrazovací systém Od verze software SR.70x.xx Vydání 01/2011
164

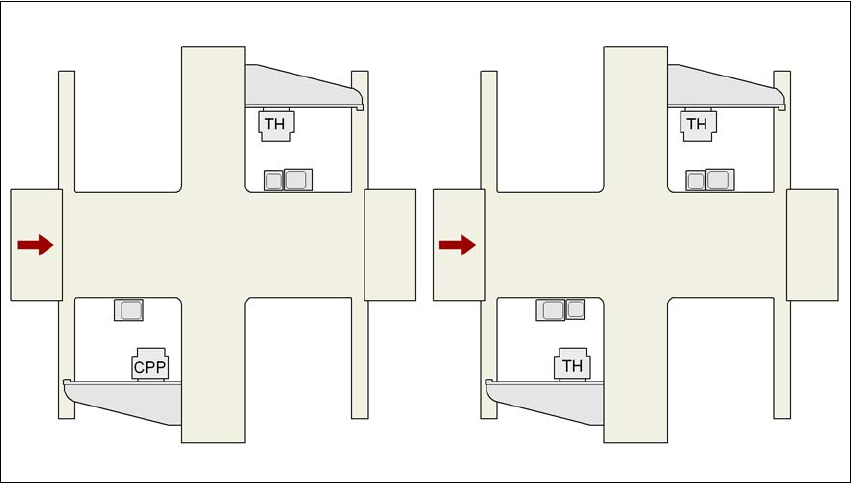

3.8.2.3 Kamery IC a FC na automatu X2
3
Obr. 3.8 - 3 Kamery IC a FC na automatu X2
CPP Hlava MultiStar
TH Hlava TwinStar
25 Kamera FC, typ 25
33 Kamera IC, typ 33
P1, P3 Portál 1, portál 3
25 a 33
33 a 25
25 a 33
P3 P3
P1
P1
33
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Zobrazovací systém
165
3.8.3 Kamera součástek C&P, typ 30, 27 x 27, digitální
3.8.3.1 Konstrukce
3
Obr. 3.8 - 4 Kamera součástek C&P, typ 30, 27 x 27, digitální
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
3.8.3.2 Technická data
3
Rozměr součástek 0,3 x 0,3 mm² až 27 x 27 mm²
Spektrum součástek 01005až 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. odstup nožiček 0,3 mm
Min. šířka nožiček 0,15 mm
Min. odstup pájecích bodů 0,25 mm pro součástky < 18 x 18 mm²
0,35 mm pro součástky 18 x 18 mm²
Min. průměr pájecích bodů 0,14 mm pro součástky < 18 x 18 mm²
0,2 mm pro součástky 18 x 18 mm²
Zorné pole 32 x 32 mm²
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
