Návod k obsluze SIPLACE X-série Bezpe č nost práce Od verze software SR.70x.xx Vydání 01/2011 Bezpe č nostní pokyny 41 Obr . 2.1 - 1 Poloha permanentních magnet ů lineárních pohon ů (1) Permanentní magnety p ro lineární …
Bezpečnost práce Návod k obsluze SIPLACE X-série
Bezpečnostní pokyny Od verze software SR.70x.xx Vydání 01/2011
40
– Jen servisní technici firmy ASM Assembly Systems GmbH & Co. KG resp. u firmy ASM
Assembly Systems školení servisní technici provozovatele smí vyměňovat komponenty
laseru.
– Opravy laserového modulu smí být prováděny výlučně v závodě u firmy ASM Assembly
Systems.
2.1.5 Bezpečnostní pokyny k permanentním magnetům
U lineárních motorů osy X a osy Y jsou použity silné permanentní magnety.
ŽIVOTU NEBEZPEČNO
UVNITŘ AUTOMATU JSOU SILNÉ PERMANENTNÍ MAGNETY 2
Osoby s pasivními nebo aktivními implantáty jako kardiostimulátory, defibrilátory, inzulinovými
čerpadly atd. jsou při otevřených ochranných krytech vystaveny uvnitř automatu ohrožení života!
→ Ohrožené osoby se musí vyhýbat bezprostřední blízkosti automatu.
VÝSTRAHA
NEBEZPEČÍ ZMÁČKNUTÍ 2
Existuje nebezpečí zmáčknutí pro osoby s pasivními kovovými implantáty (např. desky, šrouby
atd.).
→ Nesahejte do stroje při otevřených ochranných krytech a nenahýbejte se přes otevřený stroj.
→ Do nebezpečné oblasti nenoste žádné kovové předměty.
POZOR
SILNÉ MAGNETICKÉ POLE PERMANENTNÍHO MAGNETU 2
Silné magnetické pole znamená nebezpečí zničení dat na datových nosičích nebo šekových kar-
tách.
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Bezpečnostní pokyny
41

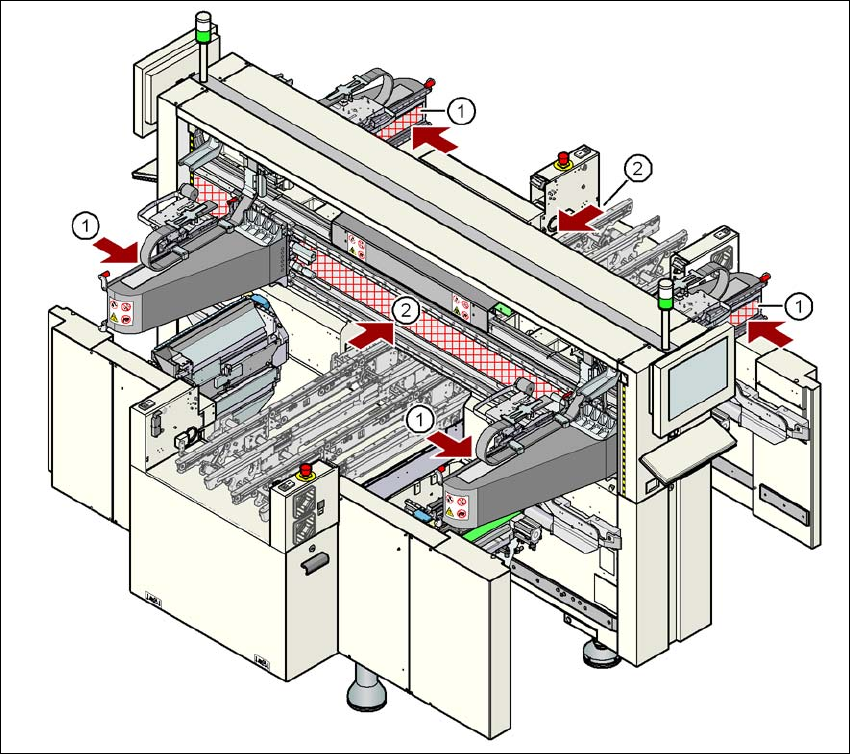

Obr. 2.1 - 1 Poloha permanentních magnetů lineárních pohonů
(1) Permanentní magnety pro lineární motory osy X
(2) Permanentní magnety pro lineární motory osy Y
2
2
Při práci na permanentních magnetech dbejte prosím následujících pokynů:
→ Osobám s aktivním implantáty (např. kardiostimulátory) nebo s jinými feromagnetickými pro-
tézami je důrazně zakázáno pracovat na těchto zařízeních nebo se k nim přiblížit. Od lineár-
ního motoru udržujte bezpečný odstup!
→ Vzhledem ke značným magnetickým silám v přímé blízkosti magnetické dráhy a pohyblivých
primárních dílů je třeba dodržovat zvláštní bezpečnostní opatření. Těžké nebo široké objekty
z oceli nebo železa se nesmí dávat manuálně do blízkosti magnetické dráhy. Protože nejsou
magnetické síly viditelné, je jejich účinek v blízkosti magnetické dráhy zpravidla podceňován.
Magnetická síla může začít působit náhle. Může u feromagnetických objektů (z oceli nebo
železa) podobné velikosti jako magnetická dráha narůst v blízkosti dráhy až na několik tisíc
Newtonů.
Bezpečnost práce Návod k obsluze SIPLACE X-série
Bezpečnostní pokyny Od verze software SR.70x.xx Vydání 01/2011
42
→ Při práci u magnetické dráhy noste vždy přiměřený pracovní a ochranný oděv (např. rukavice,
boty, atd.).
→ Provádět montážní práce a jiné úlohy při výměně magnetické dráhy je povoleno výhradně
školeným technikům ASM AS.
→ Pro nouzové případy si připravte vždy nejméně dva klíny (asi 10° až 15°) z pevného nemag-
netického materiálu (např. hliníku) a nemagnetické kladivo (asi 2 až 3 kg). Tyto nástroje se
použijí v nouzovém případě pro uvolnění dílů přitažených k magnetické dráze a uvolnění
eventuálně přimáčklých údů (prst, ruka, noha). Nikdy nepokládejte cívku motoru se železným
jádrem přímo na magnetickou dráhu.
→ Elektronické a měřící přístroje mohou být poškozeny nebo zničeny silným magnetickým
polem. Nepokládejte žádné přístroje obsahující magnetické díly do blízkosti počítačů, moni-
torů nebo magnetických nosičů dat (např. harddisky, kreditní karty, magnetofonové a video
pásky atd.)
→ Udržujte mezi jednotlivými magnetickými drahami resp. mezi magnetickou dráhou a jinými
magnetickými plochami odstup minimálně 45 cm.
