Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série Instalace automatu Od verze software SR.70x.xx Vydání 01/2011 232 4.3.4.1 Nast avení výšky prost ř ední nohy stroje Nejprve musí být na staveny pros t ř ední…
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
231
4

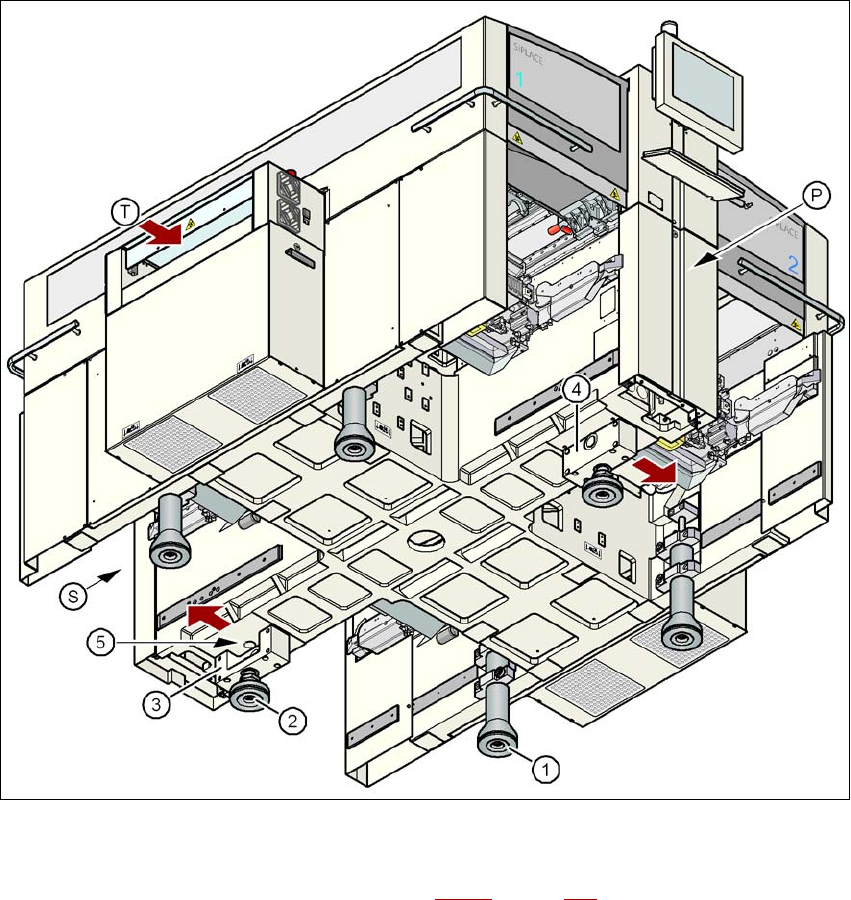

Obr. 4.3 - 3 Nohy automatu
4
(1) Vnější noha stroje, 4 x, 2 provedení (viz obr. 4.3 - 2, strana 230)
(2) Prostřední noha stroje, 2 x
(3) Distanční díl na straně modulu elektrického napájení
(4) Distanční díl na straně pneumatického modulu
(5) Závitový otvor pro prostřední nohu stroje
(T) Směr transportu desek
(P) Pneumatický modul
(S) Modul napájecího napětí
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
232
4.3.4.1 Nastavení výšky prostřední nohy stroje
Nejprve musí být nastaveny prostřední nohy stroje. Podle výšky automatu musí být na spodní
stranu přišroubovány distanční díly (dbát na jejich správnou polohu).
Nastavení transportní výšky desek na 830 mm 4
Pro transportní výšku desek 830 mm nepotřebujete žádný distanční díl.
→ Zašroubujte prostřední nohu stroje co možná nejdále do pro ni připraveného závitového
otvoru (viz bod 5 na obr. 4.3 - 3
, strana 231).
Nastavení transportní výšky desek na 900 mm 4
Pro transportní výšku desek 900 mm potřebujete distanční díl.
→ Orientujte ho tak, aby byl rozměr 90 mm svisle a vrtání pro prostřední nohu ukazovalo dolu.
4
4
4
4
4
4
4
4
4
4
4
4

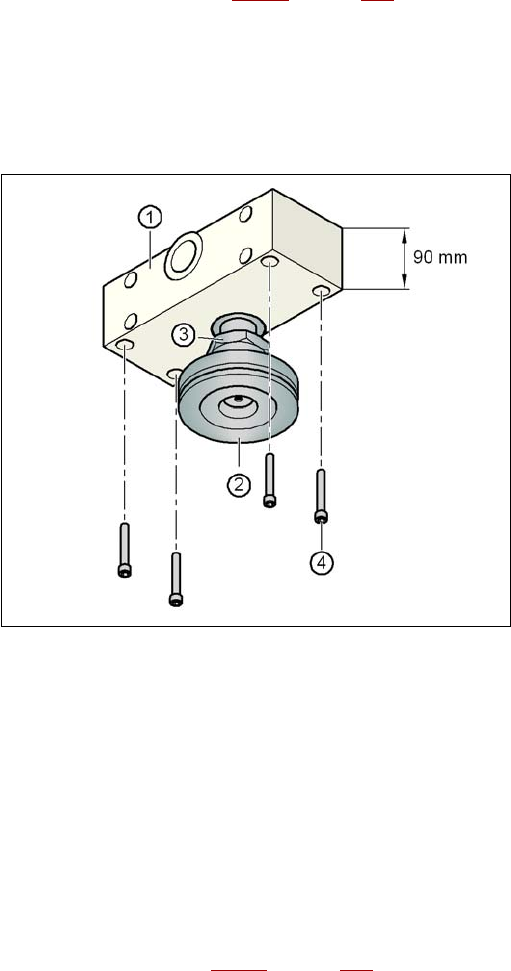

Obr. 4.3 - 4 Orientace distančního dílu pro transportní výšku 900 mm
4
(1) Distanční díl - výška 90 mm
(2) Prostřední noha stroje
(3) Kontramatice M24
(4) Imbusový šroub M12x80, 4 kusy
→ Zašroubujte prostřední nohu do závitového otvoru na spodní straně distančního dílu.
→ Oba distanční díly na spodní straně stroje orientujte podle následujícího:
– Otvor distančního dílu na straně modulu pneumatiky ukazuje ve směru transportu desek
(viz bod 4 na obr. 4.3 - 3
, strana 231).
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
233
– Otvor distančního dílu na straně elektrického napájecího modulu ukazuje proti směru
pohybu desek (viz bod 3 na obr. 4.3 - 3
, strana 231).
→ Oba distanční díly připevněte vždy čtyřmi imbusovými šrouby M12x80 (viz bod 4 na obr. 4.3
- 4, strana 232). K tomu využijte šroubovací vložku s rozměrem klíče 10 mm.
Výšku transportu desek nastavit na 930 mm a 950 mm 4
I pro transportní výšku desek 930 mm a 950 mm potřebujete distanční díl.
→ Orientujte distanční díl tak, aby byl rozměr 122,5 mm svisle a vrtání pro prostřední nohu uka-
zovalo dolu.
4

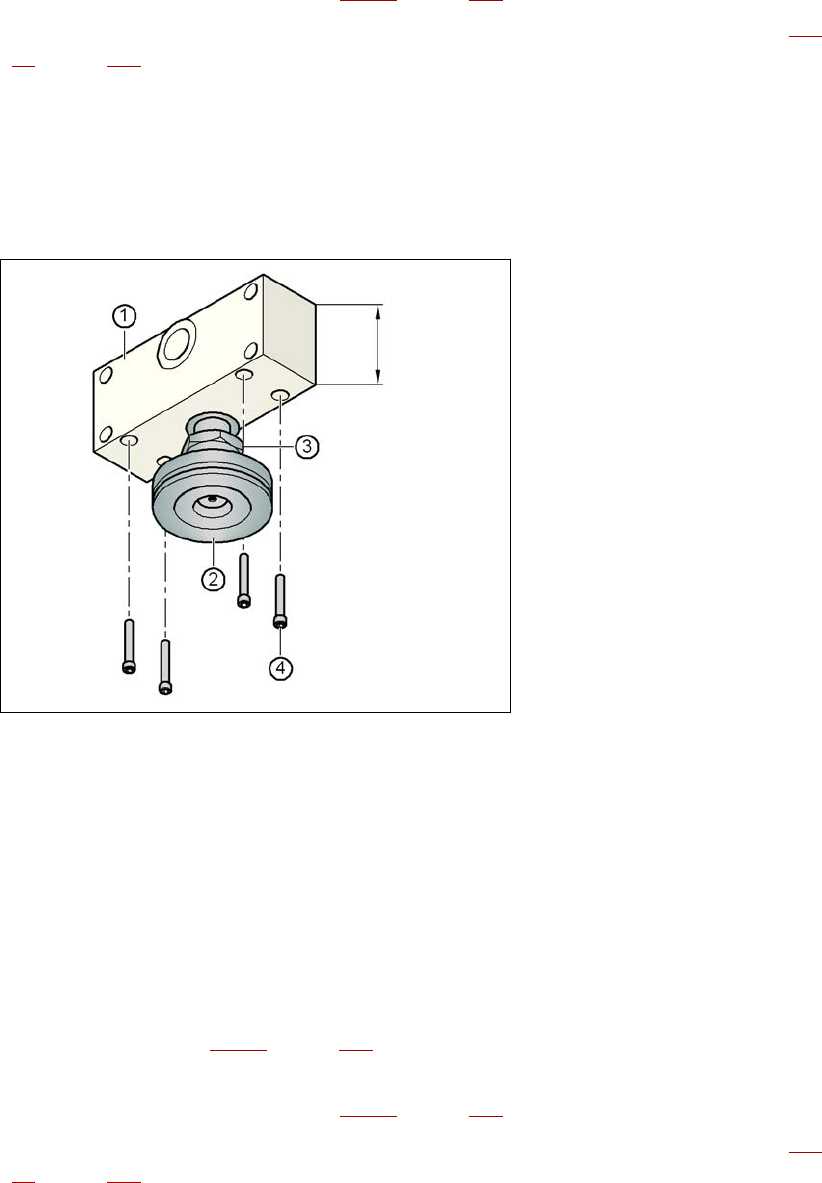

Obr. 4.3 - 5 Orientace distančního dílu pro transportní výšky 930 a 950 mm
4
(1) Distanční díl - výška 122,5 mm
(2) Noha stroje
(3) Kontramatice M24
(4) Imbusový šroub M12x80, 4 kusy
→ Zašroubujte prostřední nohu do závitového otvoru na spodní straně distančního dílu.
→ Oba distanční díly orientujte podle následujícího:
– Otvor distančního dílu na straně modulu pneumatiky ukazuje ve směru transportu desek
(viz bod 4 na obr. 4.3 - 3
, strana 231).
– Otvor distančního dílu na straně elektrického napájecího modulu ukazuje proti směru
pohybu desek (viz bod 3 na obr. 4.3 - 3
, strana 231).
→ Oba distanční díly připevněte vždy čtyřmi imbusovými šrouby M12x80 (viz bod 4 na obr. 4.3
- 5, strana 233). K tomu využijte šroubovací vložku s rozměrem klíče 10 mm.
122,5 mm
