2.6.2 Spínače a tlačítka na automatu
2.6.2.1 Umístění spínačů a tlačítek na automatu
2
Obr. 2.6 - 3 Poloha spínačů a tlačítek - pohled na stranu výstupu desek
(1) Hlavní vypínač
(2) Stop tlačítko (černé) na ovládacím panelu na straně síťového napájení
(3) Tlačítko start (bílé) na ovládacím panelu na straně síťového napájení
(4) Počitadlo součástek na straně síťového napájení
(5) Nouzové stop tlačítko na výstupní straně
(6) Tlačítko start (bílé) na výstupní straně
(7) Stop tlačítko (černé) na výstupní straně
(8) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 2
(9) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 3
(T) Směr transportu desky
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Bezpečnostní zařízení
75
2

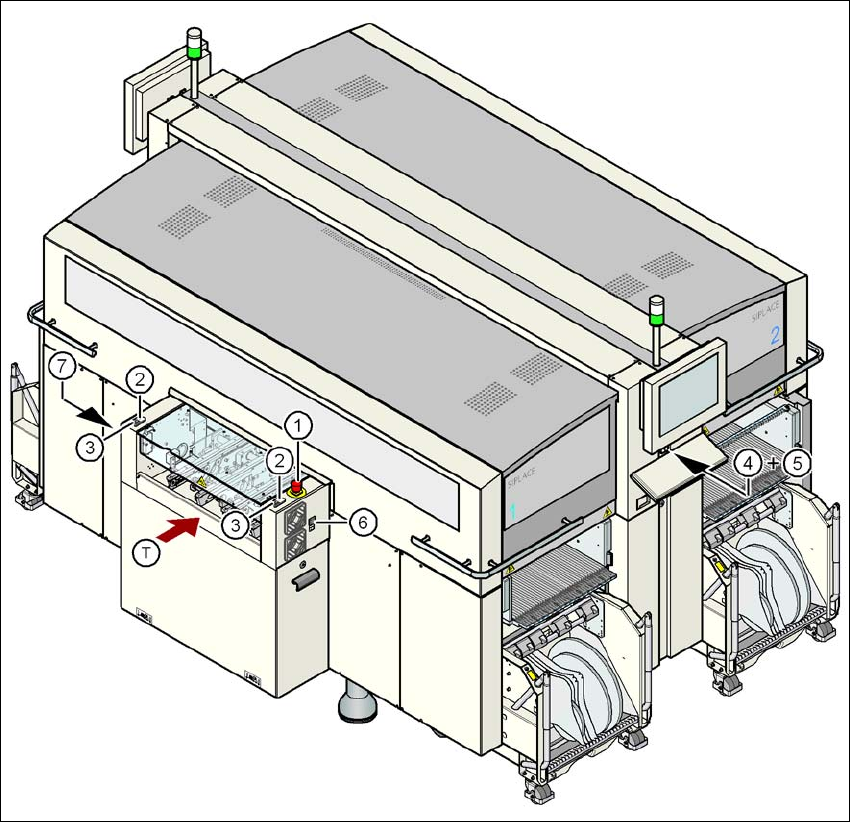

Obr. 2.6 - 4 Poloha spínačů a tlačítek - pohled na stranu vstupu desek
(1) Nouzové stop tlačítko na vstupní straně
(2) Tlačítko start (bílé) na vstupní straně
(3) Stop tlačítko (černé) na vstupní straně
(4) Tlačítko start (bílé) na ovládacím panelu na straně pneumatické jednotky
(5) Stop tlačítko (černé) na ovládacím panelu na straně pneumatické jednotky
(6) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 1
(7) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 4
(T) Směr transportu desky
Bezpečnost práce Návod k obsluze SIPLACE X-série
Bezpečnostní zařízení Od verze software SR.70x.xx Vydání 01/2011
76
2.6.2.2 Umístění ochranných spínačů na automatu
2

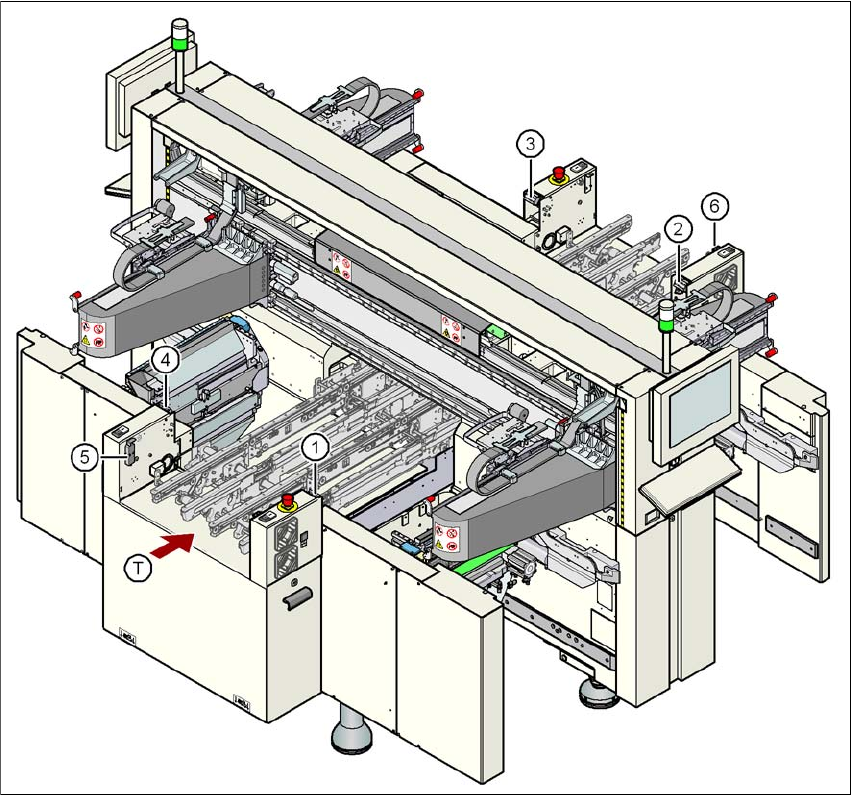

Obr. 2.6 - 5 Umístění ochranných spínačů na automatu
2
(1) Spínač ochranného krytu, stanoviště 1
(2) Spínač ochranného krytu, stanoviště 2
(3) Spínač ochranného krytu, stanoviště 3
(4) Spínač ochranného krytu, stanoviště 4
(5) Ochranný spínač pro krycí klapku na vstupní straně transportu desek
(6) Ochranný spínač pro krycí klapku na výstupní straně transportu desek
(T) Směr transportu desky
