VÝSTRAHA 4
Elektrická vedení ke každému jednotlivému automatu a k instalovanému příslušenství (např.
MTC) musí být zřetelně označena tak, aby je bylo možné bez pochybností správně připojit. Platí
předpisy země, kde je automat provozován.
4
Obr. 4.2 - 3 Průřez vedení síťového napájecího kabelu
(1) Síťový napájecí kabel
(2) Koleno pro kabelovou průchodku
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Infrastruktura místa instalace
223
4.2.3.4 Připojení síťového napájecího kabelu
4
Obr. 4.2 - 4 Svorkovnice pro připojení síťového napájecího kabelu
(L1) Síťová fáze
(L2) Síťová fáze
(L3) Síťová fáze
(N) Neutrální vodič
(PE) Ochranný vodič PE1, PE2, PE3, PE4
(X100) Svorkovnice
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Infrastruktura místa instalace Od verze software SR.70x.xx Vydání 01/2011
224
→ Na všechny konce žil namáčkněte dutinky.
→ Uvolněte matici na rohové kabelové průchodce (pos. 2 na obr. 4.2 - 3
, strana 222).
→ Vyndejte kabelovou průchodku.
→ Protáhněte síťový napájecí kabel rohovou kabelovou průchodkou ke svorkovnici X100 (viz
X100 na obr. 4.2 - 4
, strana 223).
→ Kabel připojte svorkami a zajistěte dostatečné velký poloměr ohybu. Žíly kabelu nesmí být
zlomeny.
→ Zaklapněte kabelovou průchodku (pos. 2 na obr. 4.2 - 3
, strana 222) a matici dotáhněte.
4.2.3.5 Zkontrolovat přípoje na primární straně třífázového transformátoru T1
Primární strana třífázového transformátoru T1 musí být konfigurována pro příslušné napájecí
napětí.
→ Zkontrolujte proto na svorkovnicové liště (viz obr. 4.2 - 5
), zda je primární strana třífázového
automatu připojena správně s ohledem na příslušné napájecí napětí.
4

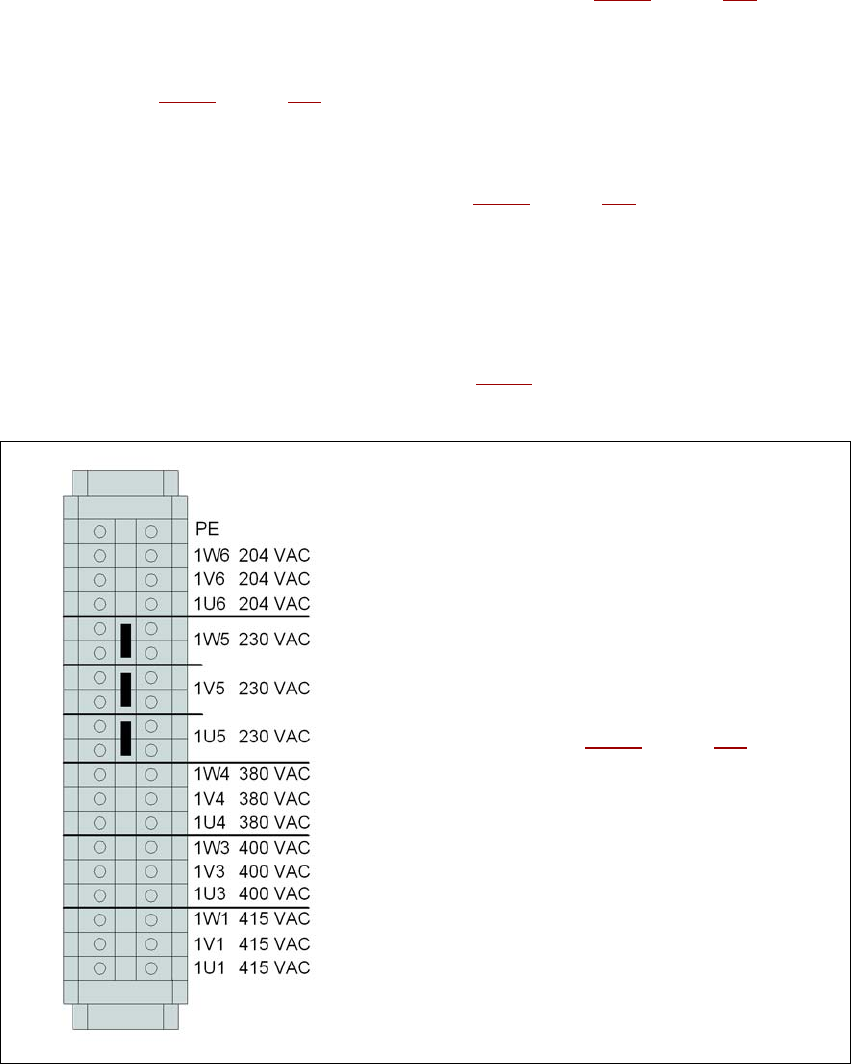

Obr. 4.2 - 5 Svorkovnice primární strany třífázového transformátoru T1
Poloha svorkovnice
viz pos. 3 na obr. 4.2 - 6
, strana 225
