Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série Instalace automatu Od verze software SR.70x.xx Vydání 01/2011 268 4 → Zkontrolujte polohy spína č e S1 1: OFF 2: Nepoužito 4.3.13.3 Montáž jednotky osy X4I, …
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
267
4.3.13.2 Jednotka osy X4I, X4, X3 (portál 1 a portál 4) - připojení konektoru
→ Elektrické kabely připojte podle následujícího schématu:
4
Jednotka osy
Konektor
Připojovací kabel
PokynKonektor Kabel
X41_1tq X41_1tq 03050919 Konektor zacvaknout
X42_1tq X42_1tq 03050919 Konektor zacvaknout
X45tq X45tq 03050920-W1 Konektor zacvaknout
X46tq X46tq
03050920-W2
03050920-W3
Konektor zacvaknout
X47tq X47tq
03050920-W4
03050920-W5
Konektor zacvaknout
X01_3tq X4sr 03050881 Konektor zacvaknout
X02_3tq X4st 03050882 Konektor zacvaknout
X05_3tq X4vr 03050911 Konektor zacvaknout
X06_3tq X4vt 03050912 Konektor zacvaknout
X01_1tq X1so 03009771 Zastrčit až na doraz
X02_1tq X3so 03009772 Zastrčit až na doraz
X03_1tq X5so 03009773 Zastrčit až na doraz
X04_1tq X1sp 03009774 Zastrčit až na doraz
X05_1tq X1vo 03009831 Zastrčit až na doraz
X06_1tq X3vo 03009832 Zastrčit až na doraz
X07_1tq X5vo 03009833 Zastrčit až na doraz
X08_1tq X1vp 03009834 Zastrčit až na doraz
X09_1tq X3sp 03009775 Zastrčit až na doraz
X10_1tq X5sp 03009776 Zastrčit až na doraz
X11_1tq X3vp 03009835 Zastrčit až na doraz
X12_1tq X5vp 03009836 Zastrčit až na doraz
X03_3tq X03_3tq 03050883 Konektor zacvaknout
X04_3tq X04_3tq 03050884 Konektor zacvaknout
X07_3tq X07_3tq 03050913 Konektor zacvaknout
X08_3tq X08_3tq 03050914 Konektor zacvaknout
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
268
4
→ Zkontrolujte polohy spínače S1
1: OFF
2: Nepoužito
4.3.13.3 Montáž jednotky osy X4I, X4, X3 (portál 1 a portál 4)
→ Zvedněte opatrně jednotku osy na kolejničky na montážní sadě.
→ Dejte pozor na to, abyste neskřípli žádný kabel.
→ Zasuňte jednotku osy do montážní sady na doraz.
→ Zajistěte jednotku osy pomocí imbusových šroubů.
→ Nasaďte makrolonový kryt.
→ Připevněte zemnící kabel ke dveřím (pos. 2 na obr. 4.3 - 15
, strana 254) tak, jak je to zobra-
zeno na obr. 4.3 - 16
na straně 257.
→ Zablokujte dveře.
4.3.13.4 Montáž bočních plechů
→ Připevněte zemnící kabel ke každému bočnímu plechu (pos. 6 na obr. 4.3 - 15, strana 254)
tak, jak je to zobrazeno na obr. 4.3 - 16
strana 257.
→ Připevněte boční plech vždy pomocí 6 imbus šroubů k rámu stroje.
4.3.14 Montáž stavového světla
→ Propojte kabel signálních světel s kabelem základního stroje.
→ Zasuňte stavové světlo do vrtání (pos. 2 na obr. 4.3 - 22
, strana 269) tak, aby trubka dosta-
tečně zasahovala do spodní svorky.
→ Dotáhněte imbus šroub, který je umístěn pod vrtáním (pos. 3 na obr. 4.3 - 22
, strana 269).
X09_3tq X09_3tq 03050886 Konektor zacvaknout
X10_3tq X10_3tq 03050885 Konektor zacvaknout
X11_3tq X11_3tq 03050916 Konektor zacvaknout
X12_3tq X12_3tq 03050915 Konektor zacvaknout
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Pevně utáhnout
Jednotka osy
Konektor
Připojovací kabel
PokynKonektor Kabel
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
269
4

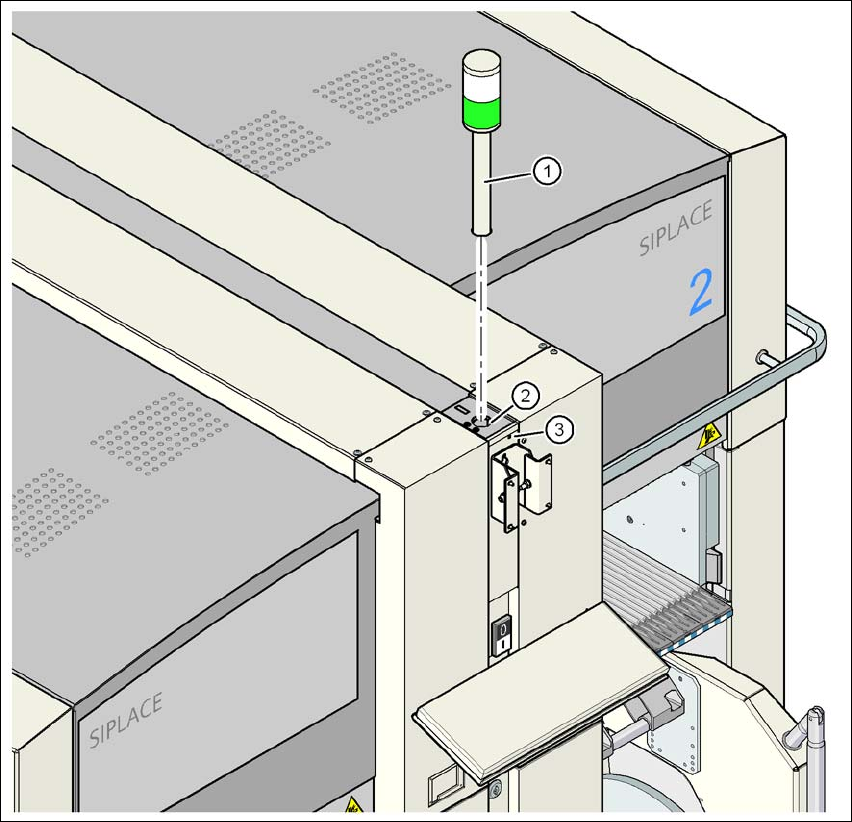

Obr. 4.3 - 22 Montáž stavového světla
(1) Stavové světlo
(2) Otvor pro stavové světlo
(3) Otvor pro aretační šroub
4.3.15 Montáž monitorů
→ Připevněte monitory a připojte kabely.
→ Zkontrolujte kabelová připojení
