Návod k obsluze SIPLACE X-série Technická data automatu Od verze software SR.70x.xx Vydání 01/2011 X-podava č e 183 3.9.2.10 Podava č pásu 88 mm X 3 Obr . 3.9 - 12 Podava č pásu 88 mm X 3 3 Podava č pásu 88 mm X Č . výr.…
Technická data automatu Návod k obsluze SIPLACE X-série
X-podavače Od verze software SR.70x.xx Vydání 01/2011
182
3.9.2.9 Podavač pásu 72 mm X
3
Obr. 3.9 - 11 Podavač pásu 72 mm X
3
3
3
Podavač pásu 72 mm X Č. výr. 00141277-xx
Podavač pásu 72 mm X se senzorem spoje Č. výr. 00141297-xx
Šířka 81,6
Obsazené stanoviště podavačů 7
Délka transportního kroku Od 4 mm do 80 mm ve 4 mm-krocích
Čas výměny pásu < 45 s
Čas výměny předem vystrojeného podavače
na automatu
≤ 8 s
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 X-podavače
183
3.9.2.10 Podavač pásu 88 mm X
3
Obr. 3.9 - 12 Podavač pásu 88 mm X
3
3
Podavač pásu 88 mm X Č. výr. 00141278-xx
Podavač pásu 88 mm X se senzorem spoje Č. výr. 00141298-xx
Šířka 105,2 mm
Obsazené stanoviště podavačů 9
Délka transportního kroku Od 4 mm do 96 mm ve 4 mm-krocích
Čas výměny pásu < 45 s
Čas výměny předem vystrojeného podavače
na automatu
≤ 8 s
Technická data automatu Návod k obsluze SIPLACE X-série
X-podavače Od verze software SR.70x.xx Vydání 01/2011
184
3.9.3 Lineární smáčecí jednotka X (LDU X)
Číslo výrobku 00117011-xx Linear dip moduly pro Flux / LDU-X
Číslo výrobku smáčecí desky viz odstavec 3.9.3.5
, strana 186
3

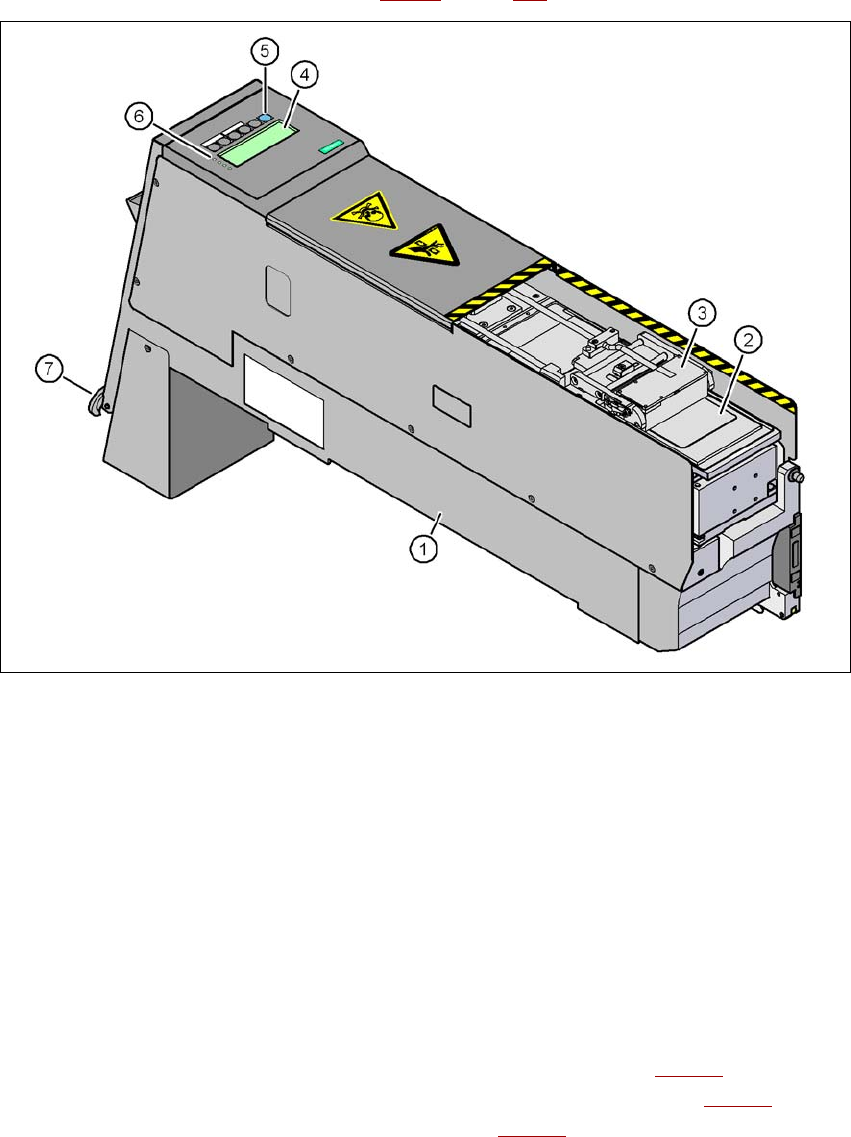

Obr. 3.9 - 13 Lineární smáčecí jednotka (LDU X)
(1) LDU X
(2) Smáčecí deska
(3) Nádobka na tavidlo
(4) Zobrazovací pole (4 řádky po 20-ti znacích)
(5) Ovládací pole se 6-ti fóliovými tlačítky
(6) LED diody pro zobrazení stavu
(7) Tlačítko nouzového zastavení
3.9.3.1 Popis
Lineární smáčecí jednotka X (Lineární smáčecí jednotka X, pos. 1 na obr. 3.9 - 13) slouží ke
smáčení součástek Flip-Chip a CSP tavidlem. Nádoba na tavidlo pos. 3 na obr. 3.9 - 13
) klouže
lineárním pohybem nad smáčecí deskou (pos. 2 na obr. 3.9 - 13
) a nanáší do prohloubení ve
smáčecí desce tavidlo v definované tloušťce vrstvy. Parametry pro smáčení součástky tavidlem
