Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
361
6.1.1.11 Měnič pipet "řada 2" pro hlavu SpeedStar
Číslo výrobku 00119716-xx Měnič pipet 2, X-série, C&P20
Měnič pipet "řada 2" lze instalovat na následující stanoviště:
Automat X4: Stanoviště 1, 2, 3 a 4 (viz obr. 6.1 - 3
, strana 354)
Automat X3: Stanoviště 1, 3 a 4 (viz obr. 6.1 - 4
, strana 355)
Automat X2: Stanoviště 1 a 3 (viz obr. 6.1 - 5
, strana 356)
Souprava pro dodatečnou montáž obsahuje vedle měniče pipet ještě montážní sadu.
6

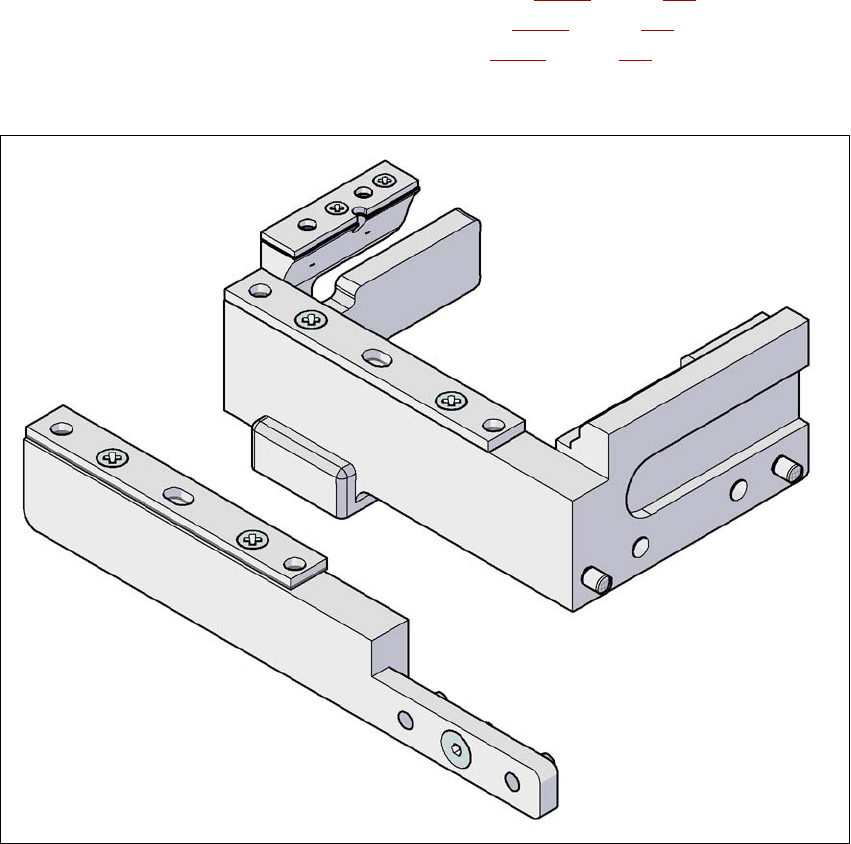

Obr. 6.1 - 9 Montážní sada pro měnič pipet "řada 2"
6
6
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
362
6.1.2 Měnič pipet pro hlavy SIPLACE MultiStar a SpeedStar
Číslo výrobku 00119741-xx Měnič pipet CPP, X-série
6
Obr. 6.1 - 10 Měnič pipet pro hlavy SIPLACE MultiStar a SpeedStar
(1) Zásobník pipet pro pipety 20xx
(2) Zásobník pipet pro pipety 28xx
6.1.2.1 Popis
Tento měnič pipet lze použít jak pro hlavu CPP, tak také pro hlavu C&P20. Zásobníky jsou umís-
těny na jedné společné nosné desce, jsou polohovány pomocí dvou válcových kolíků a zajištěny
pomocí čtyř tlačítek. Pomocí dvou polohových značek na každém zásobníku je zjištěna přesná
poloha. Správné dosednutí zásobníků na nosnou desku měniče pipet je kontrolováno pomocí
mikrospínačů, aby se vyloučila možná kolize osazovací hlavy s vyčnívajícím zásobníkem. Všech
6 míst pro zásobníky musí být obsazeno, protože při chybějících nebo nesprávně posazených
zásobnících je automat zastaven bezpečnostním okruhem. Mimoto pozná měnič pipet podle
kódování zásobníku pipet, zda se jedná o zásobník pipet řady 20xx nebo 28xx pro hlavu CPP
nebo zásobník 10xx pro hlavu C&P20.
Je-li použita hlava SpeedStar, nesmí být použity zásobníky pipet pro hlavu MultiStar.
Stanice pipet jsou ve dvou provedeních, jedna pro SIPLACE X4/X3/X2 a jedna pro SIPLACE X4I.
Na stanici pipet mohou být vyfouknuty součástky pipet hlav MultiStar resp. SpeedStar. Jak pipety
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
363
hlavy MultiStar tak také hlavy SpeedStar tam mohou být vytaženy a odhozeny do odhazovací
nádoby.
Tab. 6.1 - 1 Konfigurace pro měnič pipet CPP
6
6
6
Zásobník pipet pro pipety 20xx 6
6

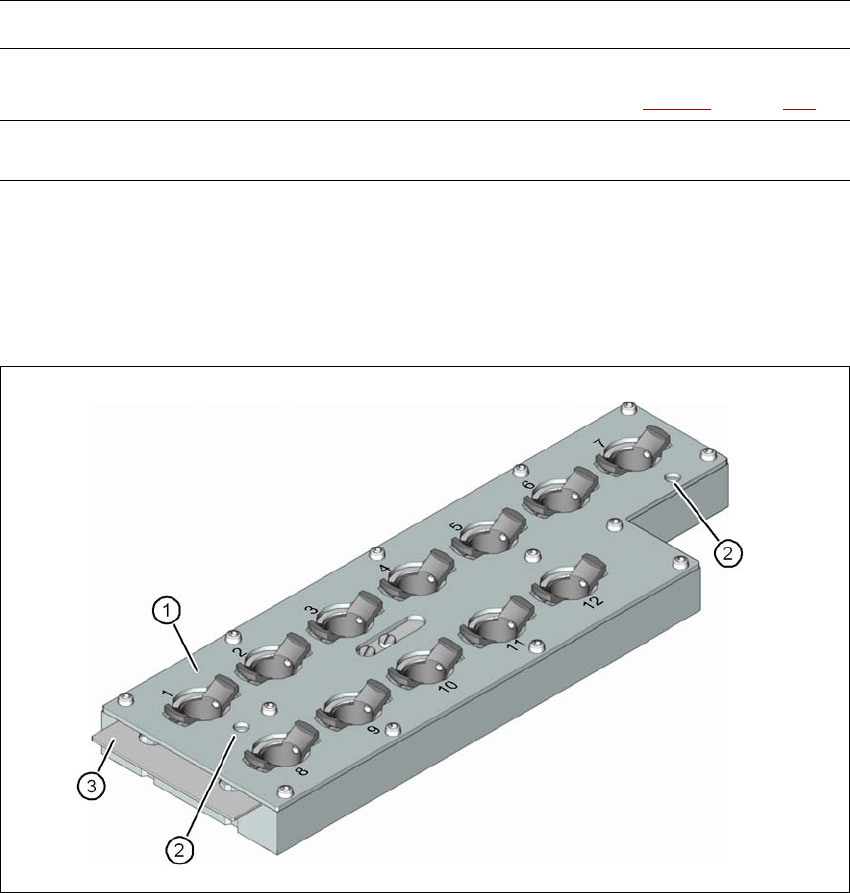

Obr. 6.1 - 11 Zásobník pipet pro pipety řady 20xx - blokovací deska otevřena
(1) 12 míst pro pipety řady 20xx
(2) Polohové značky (viditelné jen při otevřené blokovací desce)
(3) Blokovací deska
6
6
6
Osazovací hlava Zásobník pipet Poznámka
Hlava CPP
5 zásobníků pro pipety 20xx Standardní konfigurace
1 zásobník pro pipety 28xx (Viz obr. 6.1 - 10
, strana 362)
Hlava C&P20
6 zásobníků pro pipety 10xx, 11xx
nebo 12xx
