Návod k obsluze SIPLACE X-série Bezpe č nost práce Od verze software SR.70x.xx Vydání 01/2011 Výstražné štítky 57 2.2.6 Výstražný štítek na konektoru CEKON 2 Pos. W 21 1 na obr . 2.2 - 12 , strana 57 (po č et n a autom a…
Bezpečnost práce Návod k obsluze SIPLACE X-série
Výstražné štítky Od verze software SR.70x.xx Vydání 01/2011
56
2.2.5 Výstražné štítky na transportu DPS
2
Pos. W208 "Laser třídy 2" na transportu DPS na obr. 2.2 - 11, strana 56, číslo výrobku 03009347-
01 (počet na automat: 4 pro dvojitý transport, 2 pro jednoduchý transport)
2
2
2
Obr. 2.2 - 11 Výstražný štítek W208 "Laser třídy 2" na transportu DPS
Pos. W208, číslo výrobku 03009347-01
2
2
Laserové záření!
Nedívejte se do paprsku!
Laser třídy 2
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Výstražné štítky
57
2.2.6 Výstražný štítek na konektoru CEKON
2
Pos. W 211 na obr. 2.2 - 12, strana 57 (počet na automat: 1)
2
Obr. 2.2 - 12 Výstražný štítek W211 na konektoru CEKON
Pos. W211, č. výrobku 03009351-01
2
ZBYTKOVÉ NAPĚTÍ!
Po vyjmutí síťové zástrčky z napájecí sítě čekat 30 s až se eliminují zbytková
napětí.
Region NAFTA: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious inj-
ury. Avoid contact with power plug and/or wire ends for 30 seconds
Bezpečnost práce Návod k obsluze SIPLACE X-série
Výstražné štítky Od verze software SR.70x.xx Vydání 01/2011
58
2.2.7 Výstražný štítek na nouzových stop tlačítkách
2
Pos. W209 na obr. 2.2 - 13, číslo výrobku 03009349-01 (počet na automat: 2)
2
2

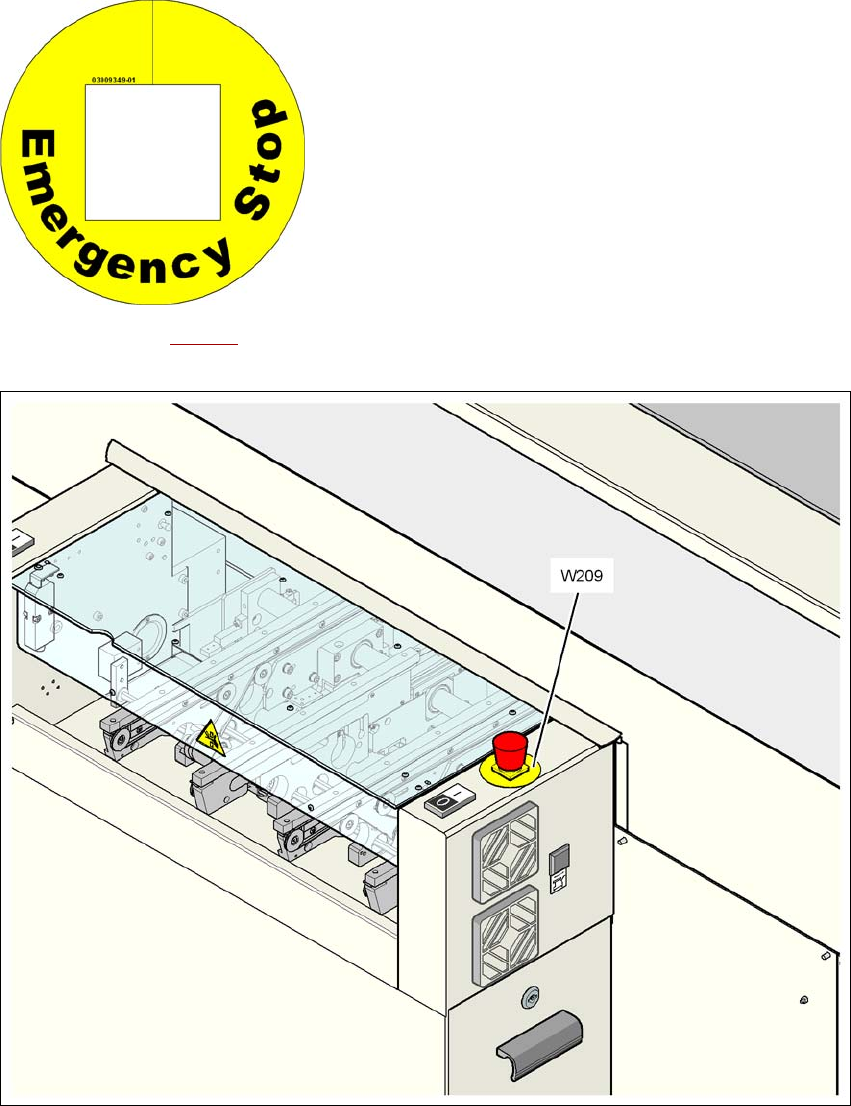

Obr. 2.2 - 13 Výstražný štítek W209 na nouzových stop tlačítkách
Pos. W209, číslo výrobku 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Pro Austrálii, Kanadu, Mexiko a USA se místo
žlutých kroužků na nouzových stop tlačítkách
lepí na montážní sadu výstražný štítek W209.
