Technická data automatu Návod k obsluze SIPLACE X-série Systém portál ů Od verze software SR.70x.xx Vydán í 01/2011 140 3.6 Systém portál ů 3.6.1 Poloha portál ů 3.6.1.1 Poloha portál ů automatu X4I 3 Obr . 3.6 - 1 Poloh…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Osazovací hlava
139
Programovatelná síla
nasazení
1,0 N - 15 N
2,0 N - 30 N
d
1,0 N - 15 N
2,0 N - 30 N
d
Typy pipet 5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
chapače
5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
chapače
Vzdálenost pipet obou hlav
Pick&Place
70,8 mm 70,8 mm
X-/Y-přesnost
e
± 26 μm / 3, ± 35 μm / 4 ± 22 μm / 3, ± 30 μm / 4
Úhlová přesnost ± 0,05° / 3, ± 0,07° / 4 ± 0,05° / 3, ± 0,07° / 4
Osvětlovací roviny 6 6
Možnosti nastavení
osvětlovacích rovin
256
6
256
6
a) Dbejte prosím na to, že spektrum součástek, které lze osazovat, je ovlivněno Pad geometrií, standardy spe-
cifickými pro zákazníka a tolerancemi balení součástek.
b) Jsou-li kombinovány hlavy C&P a TwinStar v jedné oblasti osazování, dojde k omezení maximálních rozmě-
rů.
c) Při použití standardních pipet
d) Hlava SIPLACE High-Force Head, odstavec
6.5, strana 403.
e) Hodnota přesnosti změřená podle IPC normy nezávislé na výrobci
Technická data automatu Návod k obsluze SIPLACE X-série
Systém portálů Od verze software SR.70x.xx Vydání 01/2011
140
3.6 Systém portálů
3.6.1 Poloha portálů
3.6.1.1 Poloha portálů automatu X4I
3

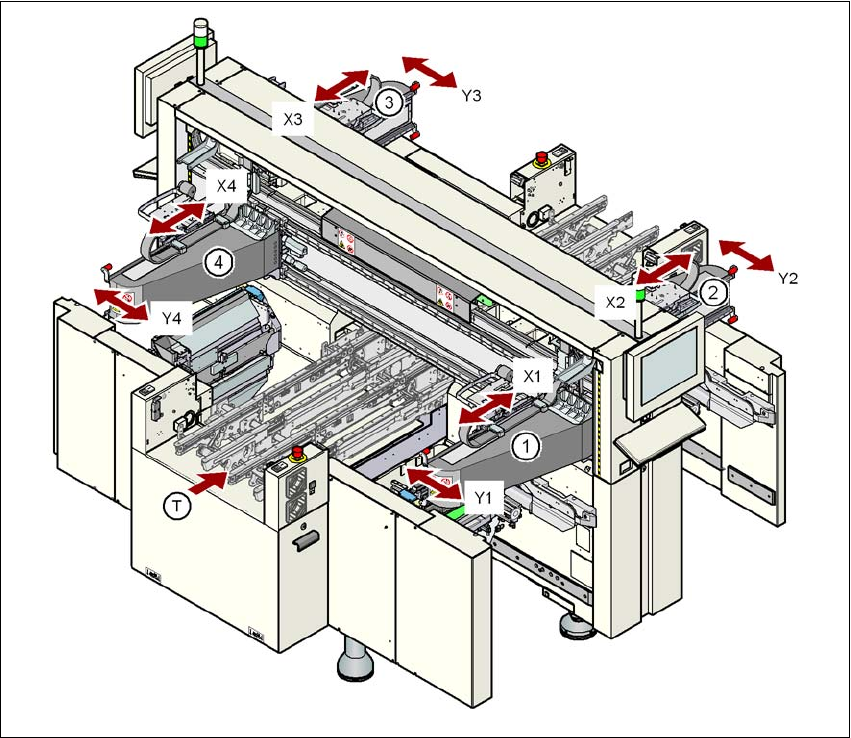

Obr. 3.6 - 1 Poloha portálů na automatu X4I
a, s, d, f (portál 1, portál 2, portál 3, portál 4)
X1 Osa X, portál 1
Y1 Osa Y, portál 1
X2 Osa X, portál 2
Y2 Osa Y, portál 2
X3 Osa X, portál 3
Y3 Osa Y, portál 3
X4 Osa X, portál 4
Y4 Osa Y, portál 4
(T) Směr transportu desky
Oblast osazování 2
Oblast osazování 1
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Systém portálů
141
3.6.1.2 Poloha portálů automatu X4
3

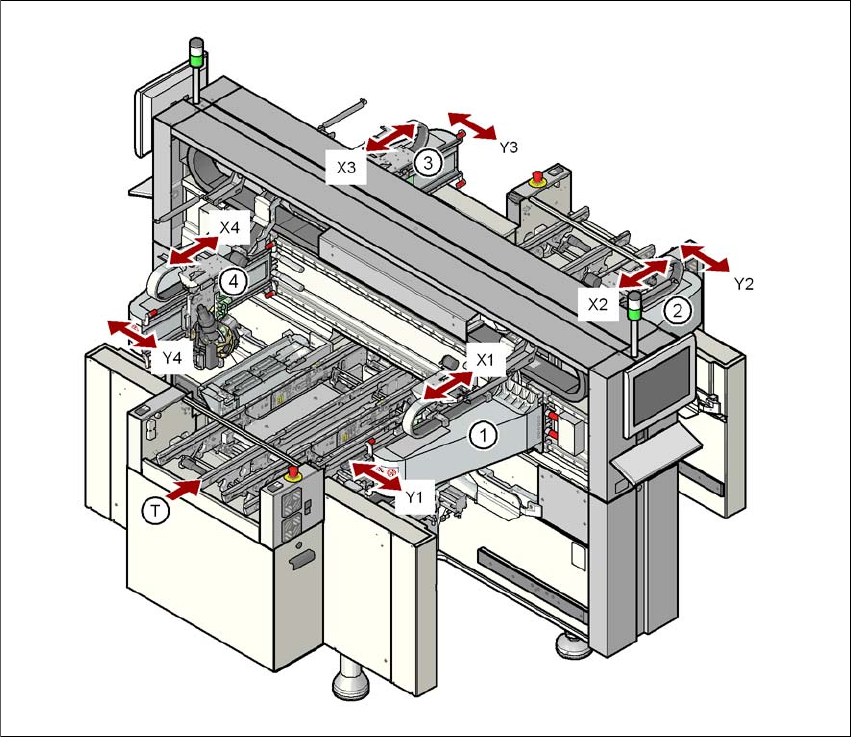

Obr. 3.6 - 2 Poloha portálů na automatu X4
a, s, d, f (portál 1, portál 2, portál 3, portál 4)
X1 Osa X, portál 1
Y1 Osa Y, portál 1
X2 Osa X, portál 2
Y2 Osa Y, portál 2
X3 Osa X, portál 3
Y3 Osa Y, portál 3
X4 Osa X, portál 4
Y4 Osa Y, portál 4
(T) Směr transportu desky
Oblast osazování 2
Oblast osazování 1
