Návod k obsluze SIPLACE X-série Rozší ř ení stanice Od verze software SR.70x.xx Vydání 01/2011 M ě ni č pipet 359 VÝSTRAHA 6 Páka (pos. 1 na obr . 6.1 - 7 ) vy č nívající nad zásobník m ů že vést k havárii hlav . Dbejte …
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
358
6.1.1.8 Pokyny pro obsluhu
→ Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
POKYN 6
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky. 6
→ Otevřete blokovací desku a zasuňte pipety na místo jejich uložení.
→ Uzavřete blokovací desku, aby pipety nemohly ze zásobníku vypadnout.
POZOR 6
Zásobníky je možné plnit jen tehdy, když byly všechny pipety, které jsou na hlavě
Collect&Place, vráceny do svých zásobníků. 6
POKYN 6
Zabraňte tomu, aby součástky padaly na zásobníky. To by mohlo vést k tomu, že se zablo-
kuje blokovací deska. Proto je potřeba pravidelně čistit zásobníky a volné plochy.
→ Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.1.9 Výměna zásobníku
→ Stlačte páku (pos. 1 na obr. 6.1 - 7, strana 356), aby se zásobník uvolnil od kuliček tlačítek
(pos. 5 na obr. 6.1 - 7
, strana 356). Zdvihněte zásobník z držáku.
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
359
VÝSTRAHA 6
Páka (pos. 1 na obr. 6.1 - 7
) vyčnívající nad zásobník může vést k havárii hlav. Dbejte proto na
to, aby páka nevyčnívala nad zásobníky.
6

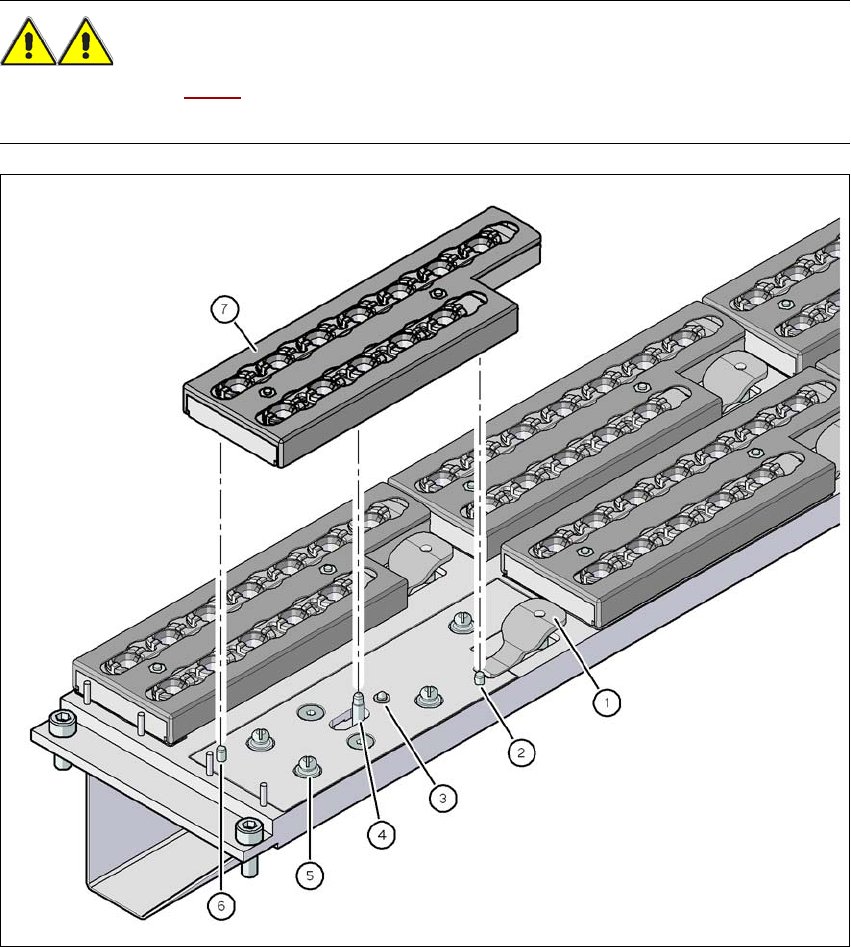

Obr. 6.1 - 7 Měnič pipet pro hlavu SpeedStar - výměna zásobníku
(1) Páka pro zvednutí zásobníku
(2) Válcový kolík zasahuje do vrtání zásobníku
(3) Pružný kolík pro uvolnění mikrospínače
(4) Kolík posuvového mechanizmu zajede do blokovací desky
(5) Kulička tlačítka
(6) Válcový kolík zasahuje do podélného otvoru zásobníku
(7) Blokovací deska v poloze "zásobník zablokován"
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
360
POKYN 6
–Posuňte blokovací desku do polohy "zásobník zablokován".
–Nasměrujte zásobník před nasazením tak, aby mohly polohovací kolíky (pos. 2 a 6 na obr.
6.1 - 7, strana 359) vklouznout do polohovacího otvoru a podélného otvoru.
→ Položte zásobník na kuličky tlačítek (pos. 5 na obr. 6.1 - 7
, strana 359).
→ Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
6.1.1.10 Indikace polohy
Každý zásobník měniče pipet má dvě polohové značky, jednu pro určení polohy a druhou pro
určení úhlu natočení.
6

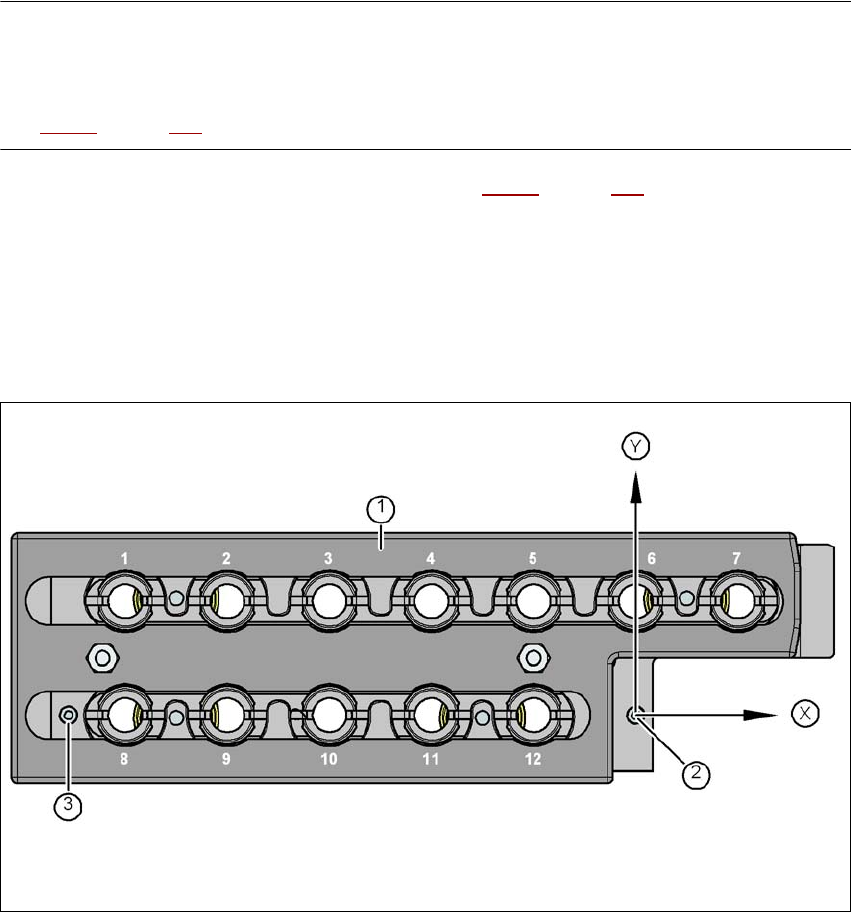

Obr. 6.1 - 8 Zásobník pipet - očíslování garáží, značky pro určení polohy a úhlu natočení
(1) Blokovací deska v poloze "Zásobník otevřen"
(2) Polohová značka pro určení polohy
(3) Polohová značka pro určení úhlu natočení
