Návod k obsluze SIPLACE X-série Technická data automatu Od verze software SR.70x.xx Vydání 01/2011 Osazovací hlava 139 Programovatelná síla nasazen í 1,0 N - 15 N 2,0 N - 30 N d 1,0 N - 15 N 2,0 N - 30 N d T ypy pipet 5 …
Technická data automatu Návod k obsluze SIPLACE X-série
Osazovací hlava Od verze software SR.70x.xx Vydání 01/2011
138
3.5.3.1 Popis
Tato vysoce vyvinutá osazovací hlava se skládá ze dvou navzájem spřažených osazovacích hlav
stejné konstrukce (dvojitá hlava), které pracují na principu Pick&Place. Hlava TwinStar se hodí ke
zpracování zvlášť náročných a velkých součástek. Dvě součástky jsou osazovací hlavou odebrá-
ny, na cestě k osazovací poloze opticky centrovány a otočeny do potřebné osazovací polohy.
Potom součástku za pomoci regulovaného ofukovacího vzduchu osadí jemně a přesně na desku
tištěných spojů.
Pro hlavu TwinStar byly vyvinuty nové pipety (typ 5xx). Pomocí adaptéru lze však používat i pipety
pro hlavy Pick&Place typu 4xx a pipety pro hlavy Collect&Place typu 8xx a 9xx.

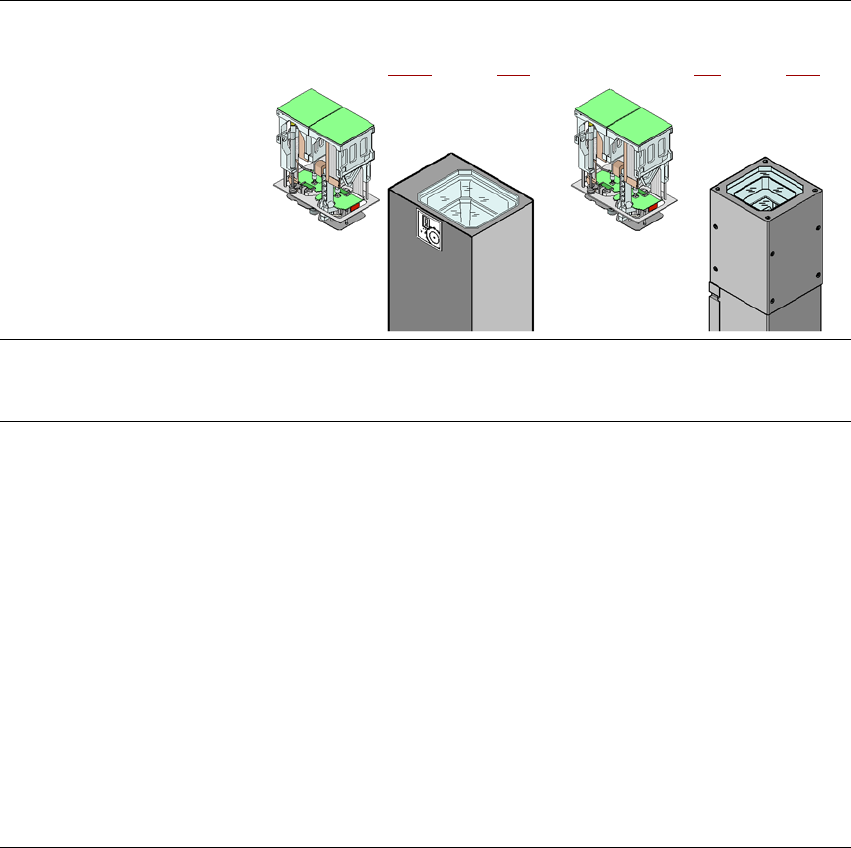

3.5.3.2 Technická data
Optické středění s Kamera součástek stacionární
P&P (typ 33) 55 x 45, digitální
(viz odstavec
3.8.4, strana 166)
Kamera součástek stacionární
P&P (typ 25) 16 x 16, digitální
(viz odstavec 6.6, strana 404)
Spektrum součástek
a
0402 až SO, PLCC, QFP, BGA,
zvláštní součástky, Bare Die, Flip-
Chip
0201 až SO, PLCC, QFP, sokly,
konektory, BGA, zvláštní součást-
ky, Bare Die, Flip-Chip, Shield
Specifikace součástek
b
Max. výška
Min. odstup nožiček
Min. šířka nožiček
Min. odstup pájecích bodů
Min. průměr pájecích bodů
Min. rozměry
Max. rozměry
Max. váha
25 mm (vyšší na vyžádání)
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm² (jednoduché měření)
Při provozu se dvěma pipetami:
50 x 50 mm² nebo
69 x 10 mm²
Při provozu s jednou pipetou:
85 x 85 mm² nebo
125 x 10 mm²
Max. 200 x 125 mm² (s omezeními)
100 g
c
25 mm (vyšší na vyžádání)
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm² (jednoduché měření)
55 x 55 mm² (vícenásobné měření)
100 g
c
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Osazovací hlava
139
Programovatelná síla
nasazení
1,0 N - 15 N
2,0 N - 30 N
d
1,0 N - 15 N
2,0 N - 30 N
d
Typy pipet 5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
chapače
5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
chapače
Vzdálenost pipet obou hlav
Pick&Place
70,8 mm 70,8 mm
X-/Y-přesnost
e
± 26 μm / 3, ± 35 μm / 4 ± 22 μm / 3, ± 30 μm / 4
Úhlová přesnost ± 0,05° / 3, ± 0,07° / 4 ± 0,05° / 3, ± 0,07° / 4
Osvětlovací roviny 6 6
Možnosti nastavení
osvětlovacích rovin
256
6
256
6
a) Dbejte prosím na to, že spektrum součástek, které lze osazovat, je ovlivněno Pad geometrií, standardy spe-
cifickými pro zákazníka a tolerancemi balení součástek.
b) Jsou-li kombinovány hlavy C&P a TwinStar v jedné oblasti osazování, dojde k omezení maximálních rozmě-
rů.
c) Při použití standardních pipet
d) Hlava SIPLACE High-Force Head, odstavec
6.5, strana 403.
e) Hodnota přesnosti změřená podle IPC normy nezávislé na výrobci
Technická data automatu Návod k obsluze SIPLACE X-série
Systém portálů Od verze software SR.70x.xx Vydání 01/2011
140
3.6 Systém portálů
3.6.1 Poloha portálů
3.6.1.1 Poloha portálů automatu X4I
3
Obr. 3.6 - 1 Poloha portálů na automatu X4I
a, s, d, f (portál 1, portál 2, portál 3, portál 4)
X1 Osa X, portál 1
Y1 Osa Y, portál 1
X2 Osa X, portál 2
Y2 Osa Y, portál 2
X3 Osa X, portál 3
Y3 Osa Y, portál 3
X4 Osa X, portál 4
Y4 Osa Y, portál 4
(T) Směr transportu desky
Oblast osazování 2
Oblast osazování 1
