Technická data automatu Návod k obsluze SIPLACE X-série P ř ehledy konstruk č ních skupin Od verze software SR.70x.xx Vydání 01/2011 122 3.4.4 P ř ehled montážních skupin SIPLACE X2 3 Obr . 3.4 - 4 Automat X2 - p ř ehled…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Přehledy konstrukčních skupin
121
3.4.3 Přehled montážních skupin SIPLACE X3
3
Obr. 3.4 - 3 Automat X3 - přehled montážních skupin
(1) Rám stroje
(2) Transport desek (flexibilní dvojitý transport)
(3) Montážní sada na vstupní straně desek
(4) Vtahovací přípravek vozíku součástek, zařízení na stříhání pásů, kanál pro vedení prázdných
pásů (4x)
(5) Portál 1 s osazovací hlavou
(6) Montážní sada na výstupní straně desek
(7) Portál 3 s osazovací hlavou
(8) Monitor (2x)
(9) Klávesnice (2x)
(10) Portál 4 s osazovací hlavou
Technická data automatu Návod k obsluze SIPLACE X-série
Přehledy konstrukčních skupin Od verze software SR.70x.xx Vydání 01/2011
122
3.4.4 Přehled montážních skupin SIPLACE X2
3

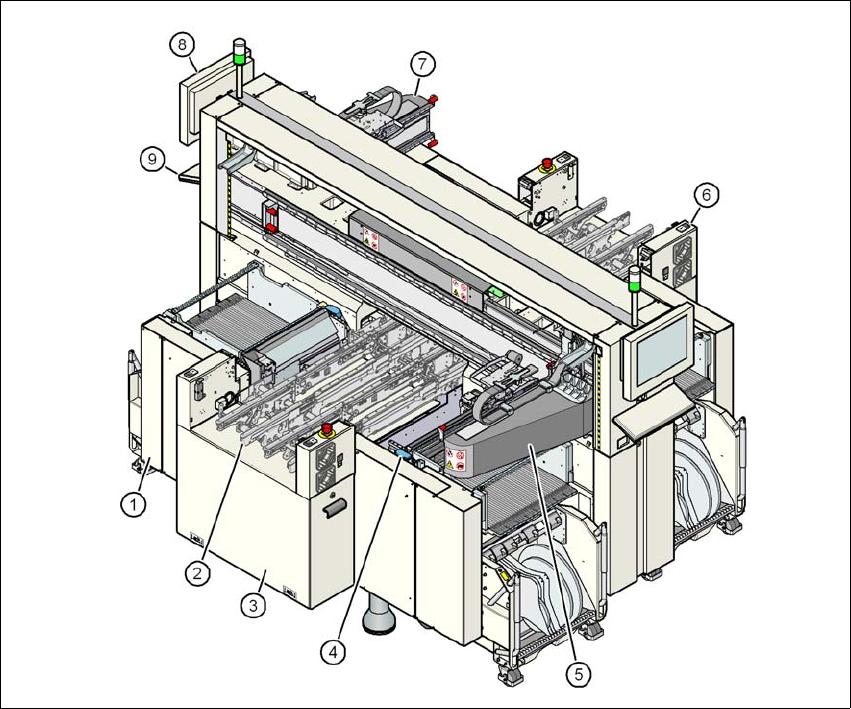

Obr. 3.4 - 4 Automat X2 - přehled montážních skupin
(1) Rám stroje
(2) Transport desek (flexibilní dvojitý transport)
(3) Montážní sada na vstupní straně desek
(4) Vtahovací přípravek vozíku součástek, zařízení na stříhání pásů, kanál pro vedení prázdných
pásů (4x)
(5) Portál 1 s osazovací hlavou
(6) Montážní sada na výstupní straně desek
(7) Portál 3 s osazovací hlavou
(8) Monitor (2x)
(9) Klávesnice (2x)
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Osazovací hlava
123
3.5 Osazovací hlava
3.5.1 Hlava SIPLACE SpeedStar pro Very-High-Speed osazování
3
Obr. 3.5 - 1 Hlava SIPLACE SpeedStar - funkční skupiny díl 1
(1) Pohon DP, 20 pohonů
(2) Deska "Senzor vakua přidržovacího okruhu"
(3) Přípoj tlakového vzduchu pro 20 Venturiho trysek odebíracího/osazovacího okruhu a přidržo-
vacího okruhu
(4) Vedení pro odfuk od tlakového regulačního ventilu (7)
(5) Zpětný válec
(6) Motor Z (lineární motor)
(7) Tlakový regulační ventil
