Návod k obsluze SIPLACE X-série Rozší ř ení stanice Od verze software SR.70x.xx Vydání 01/2011 M ě ni č pipet 375 6.1.3 M ě ni č pipet pro hlavu SIPLACE T winSt ar Č íslo výrobku 03005191-xx Zásobník pro 2 pipety Č íslo …
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
374
6.1.2.11 Měnič pipet "řada 2" pro hlavy SIPLACE MultiStar a SpeedStar
Číslo výrobku 00119742-xx Měnič pipet 2 CPP, X-série
Měnič pipet "řada 2" lze instalovat na následující stanoviště:
Automat X4: Stanoviště 1, 2, 3 a 4 (viz obr. 6.1 - 14
, strana 367)
Automat X3: Stanoviště 1, 3 a 4 (viz obr. 6.1 - 15
, strana 368)
Automat X2: Stanoviště 1 a 3 (viz obr. 6.1 - 16
, strana 369)
Souprava pro dodatečnou montáž obsahuje vedle měniče pipet ještě montážní sadu.
6

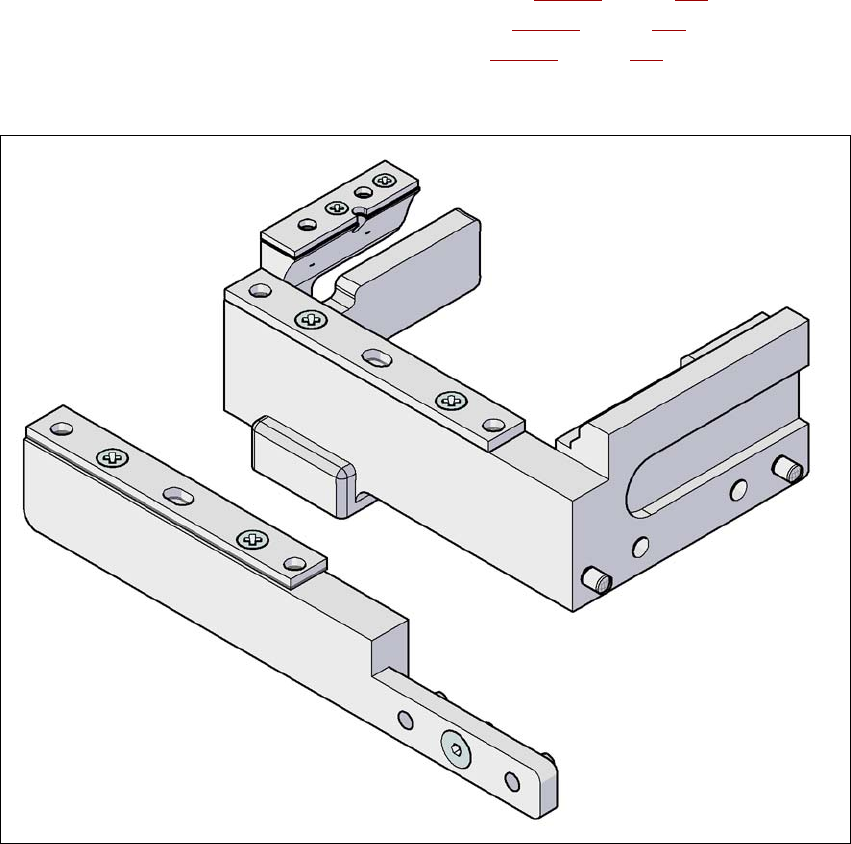

Obr. 6.1 - 20 Montážní sada pro měnič pipet "řada 2"
6
6
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
375
6.1.3 Měnič pipet pro hlavu SIPLACE TwinStar
Číslo výrobku 03005191-xx Zásobník pro 2 pipety
Číslo výrobku 03001807-xx Zásobník pro 1 pipetu
6
Obr. 6.1 - 21 Měnič pipet pro hlavu SIPLACE TwinStar
6.1.3.1 Popis
Tento měnič pipet může pojmout až 12 zásobníků pipet. K dispozici jsou dva typy zásobníků: stan-
dardní zásobníky a zásobníky pro zvláštní pipety nebo chapače. Zásobníky jsou umístěny na spo-
lečném nosiči. Jsou polohovány vždy pomocí dvou válcových kolíků a zajištěny pomocí dvou
zápustných šroubů.
6.1.3.2 Technická data
6
6
Měnič pipet pro hlavu SIPLACE TwinStar
Rozměry (délka x šířka x výška) 448 x 68 x 49 mm³
Počet úložných míst pro pipety 16 pro standardní pipety
4 pro zvláštní pipety nebo chapače
Typy pipet 5xx, standard
4xx s adaptérem
9xx s adaptérem
Doba výměny pipety cca 2 s na pipetu
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
376
6.1.3.3 Poloha měniče pipet pro hlavu TwinStar na automatu X4
Na následujících stanovištích lze pro hlavu TwinStar instalovat vždy jeden měnič pipet.
Měnič pipet 1 na stanovišti 3: 12 zásobníků
Měnič pipet 2 na stanovišti 2: 10 zásobníků
To dává celkovou kapacitu 2 měničů pipet se 22 zásobníky a celkem 44 úložnými místy
(garážemi) pipet.
6
Obr. 6.1 - 22 Poloha měniče pipet pro hlavu TwinStar na automatu X4
(1) Měnič pipet 1
(2) Standardní zásobník
(3) Zásobník pro zvláštní pipety nebo chapače
(4) Odpadová nádoba na součástky
(5) Měnič pipet 2
POKYN 6
Pokud je na stanovištích 2 nebo 4 instalován MTC, musí být použito příslušenství "Měnič pipet
pro hlavu TwinStar v osazovací oblasti se 2 portály a připojeným MTC" (viz odstavec 6.1.3.7, od
strany 380).
