4.3.20 Odstranit prostředek proti korozi z vodících kolejnic
Automaty jsou před expedicí ošetřeny prostředkem pro ochranu proti korozi.
POZOR 4
– Pokud chcete při uvádění do provozu poprvé projet osy stroje, odstraňte ochranu proti korozi
ze všech os a ložisek.
– Namažte všechny osy a ložiska tukem uvedeným v návodu na údržbu.
Pokud by se smíchal prostředek pro ochranu proti korozi s tukem ložisek, mohlo by to vést ke
značnému snížení životnosti ložisek a vodících kolejnic.
POZOR 4
Při čištění vodících kolejnic a měřítek se v žádném případě nesmí dostat alkohol do vodícího
vozíku. Alkohol ničí ložiskový tuk ve vodících vozících.
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Přizpůsobit vozík součástek transportní výšce desek
283
4.4 Přizpůsobit vozík součástek transportní výšce
desek
Vozík součástek pro X-podavače lze několika málo úkony nastavit na následující transportní výš-
ky desek:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (standartní výška)
950 mm ± 15 mm (SMEMA-výška) 4
4

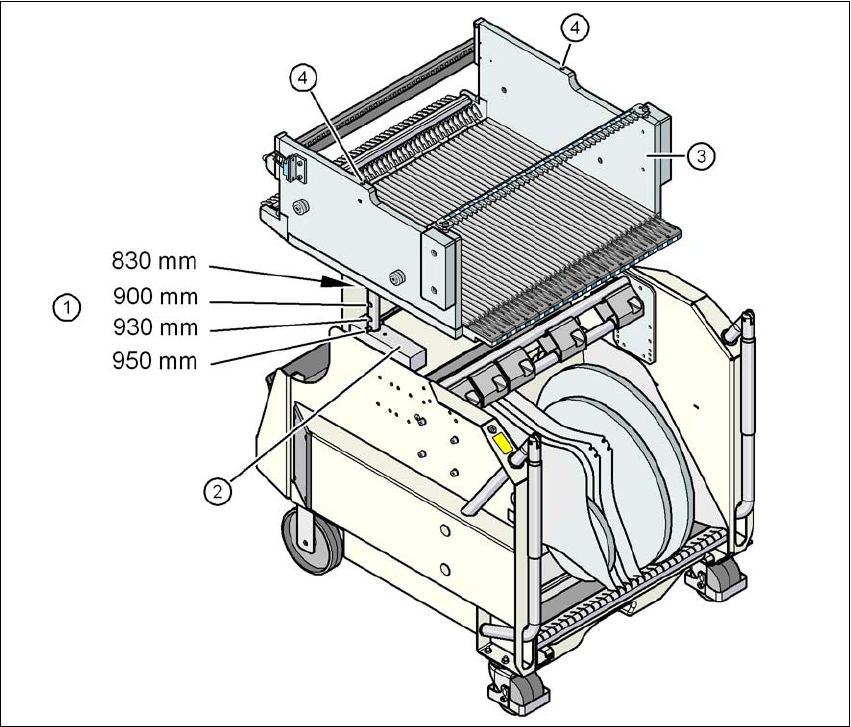

Obr. 4.4 - 1 Vozík součástek (SIPLACE X-série) s transportní výškou desek 950 mm
(1) Vrtání pro výšky transportu desek 900, 930 a 950 mm ve vodících sloupcích.
Při transportní výšce 830 mm je stůl součástek položen na špalku (2).
(2) Špalek
(3) Stůl konstrukčních součástek
(4) M8-vrtání pro připevnění montážní pomůcky
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Přizpůsobit vozík součástek transportní výšce desek Od verze software SR.70x.xx Vydání 01/2011
284
4.4.1 Výstražné pokyny
VÝSTRAHA 4
Seřizovat výšku vozíku součástek je povoleno pouze servisním technikům firmy ASM Assembly
Systems nebo certifikovaným osobám.
→ Přitom dbejte platných bezpečnostních předpisů.
→ Když chcete nastavovat výšku stolu součástek, sundejte všechny podavače ze stolu součás-
tek.
4.4.2 Nástroje a pomocné prostředky
Pro výškové nastavení vozíku součástek potřebujete následující nástroje a pomocné prostředky:
–Kladivo
–Průbojník, 8 mm
– Montážní pomůcka (čís.mat. 03015976-xx)
– Zvedací přípravek pro zvedání stolu vozíků součástek, nosnost minimálně 80 kg
4.4.3 Změna výšky vozíku součástek
VÝSTRAHA 4
→ Sundejte všechny podavače ze stolu součástek.
→ Na stůl součástek namontujte pro seřízení výšky montážní pomůcku. Ta zabraňuje deforma-
cím stolu součástek, pokud se stůl zvedá nebo spouští.
→ Montážní pomůcku (pos. 1 na obr. 4.4 - 2
, strana 285) připevněte pomocí obou imbus šroubů
M8 x 50 (pos. 3 na obr. 4.4 - 2
, strana 285) na stůl součástek (pos.4 na obr. 4.4 - 2, strana
285
).
→ Zavěste háky zvedacího zařízení do závěsných šroubů (pos. 2 na obr. 4.4 - 2
, strana 285).
→ Nadzvedněte trochu stůl vozíků součástek, až se uvolní spirálové pružné kolíky (pos. 6 na
obr. 4.4 - 2
, strana 285).
→ Vyražte opatrně průbojníkem spirálové pružné kolíky na obou stranách.
→ Vložte spirálové pružné kolíky do vrtání odpovídající požadované výšce transportu desek
(viz obr. 4.4 - 1
, strana 283).
