Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
355
6.1.1.5 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X3
Na stanovištích 1, 3 a 4 mohou být instalovány až 2 měniče pipet pro hlavu SpeedStar (pos. 1 a
2 na obr. 6.1 - 4
). Na stanovišti 2 může být instalován 1 měnič pipet. To dává celkovou kapacitu
7 měničů pipet se 42 zásobníky a celkem 504 úložnými místy (garážemi) pipet.
6
Obr. 6.1 - 4 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X3
6
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
356
6.1.1.6 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X2
Na stanovištích 1 a 3 mohou být instalovány až 2 měniče pipet pro hlavu SpeedStar (pos. 1 a 2
na obr. 6.1 - 5
). Na stanovištích 2 a 4 může být instalován vždy jeden měnič pipet. To dává cel-
kovou kapacitu 6 měničů pipet se 36 zásobníky a celkem 432 úložnými místy (garážemi) pipet.
6
Obr. 6.1 - 5 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X2
6
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
357
6.1.1.7 Montáž
Měniče pipet na automatu X4I (viz obr. 6.1 - 2, strana 353) a měniče pipet "řada 1" na automatu
X4, X3 a X2 (viz obr. 6.1 - 3
, 6.1 - 4 a 6.1 - 5 od strany 354) jsou vždy připevněny na přípravku
pro vtahování vozíku součástek. U automatů SIPLACE X4, X3 a X2 může být instalován druhý
měnič pipet. Pro tento měnič pipet "Řada 2" je k dispozici montážní sada. Ta se skládá ze staho-
vacího přípravku pipet a nádoby na odhozené pipety (viz odstavec 6.1.1.11
, strana 361).
6

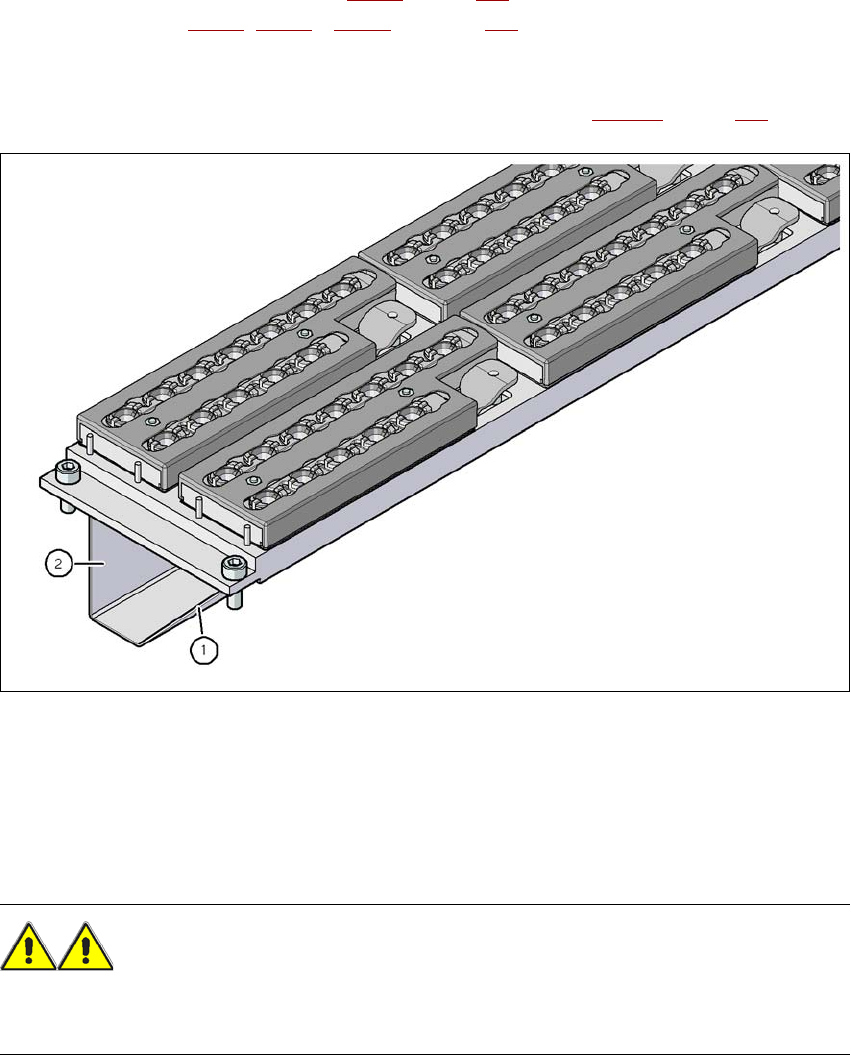

Obr. 6.1 - 6 Montážní poloha
(1) Šikmá strana ukazuje ve směru přípravku pro vtahování vozíku součástek
(2) Svislá strana ukazuje ve směru transportu desek
→ Vyrovnejte měnič pipet tak, aby šikmá strana ukazovala ke vtahovacímu přípravku vozíku sou-
částek.
VÝSTRAHA 6
– Pro každou osazovací hlavu instalujte jen příslušný měnič pipet. Při smíšené konfiguraci hro-
zí nebezpečí havárie hlav!
