Návod k obsluze SIPLACE X-série Rozší ř ení stanice Od verze software SR.70x.xx Vydání 01/2011 Senzor pro nádobu na odhozené sou č ástky 403 6.4 Senzor pro nádobu na odhozené sou č ástky Č íslo výrobku 001 1684 8-xx Sním…
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič Matrix-Tray-Changer Od verze software SR.70x.xx Vydání 01/2011
402
6.3.7 Rozměry automatu X2 s měničem MTC
6
6
6
6

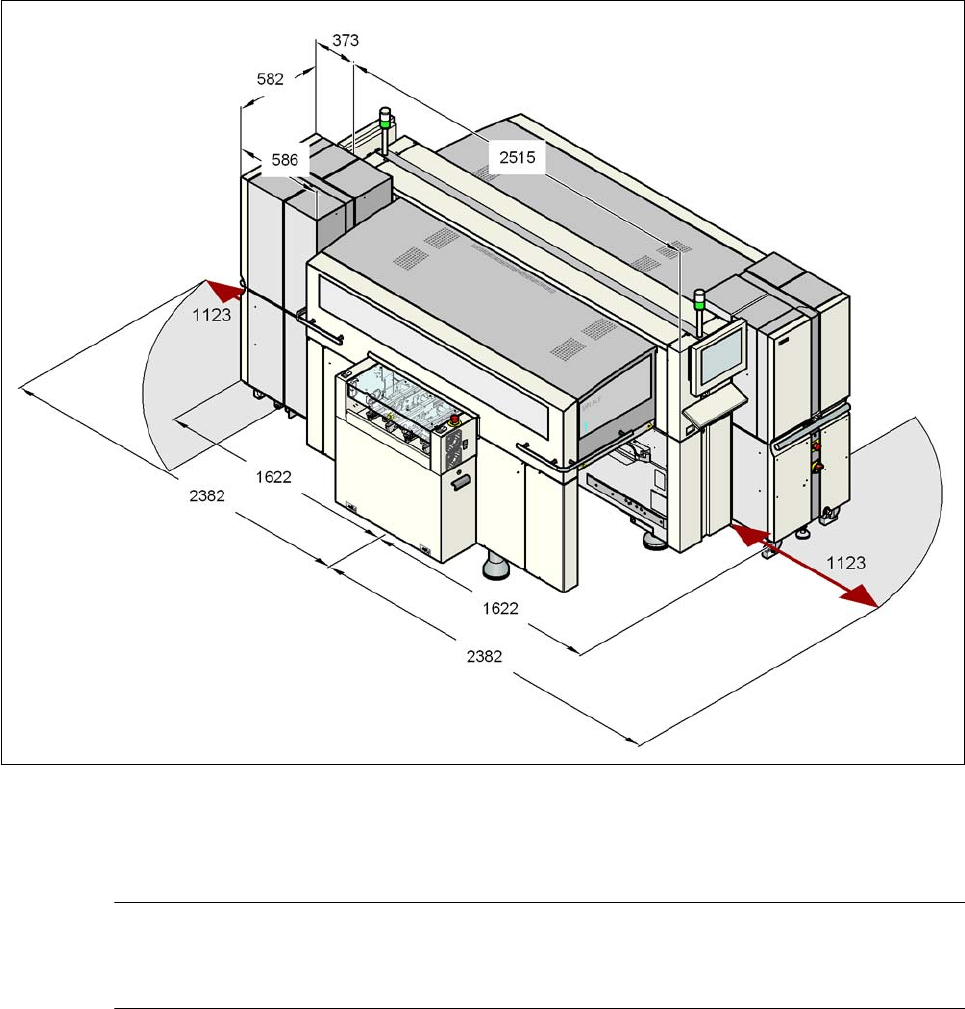

Obr. 6.3 - 5 Rozměry automatu X2 s měničem Matrix-Tray-Changer v milimetrech
6
POKYN 6
Na stanovištích 2 a 4 může být místo jednoho vozíku součástek nasunut i jeden měnič Matrix-
Tray-Changer.
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Senzor pro nádobu na odhozené součástky
403
6.4 Senzor pro nádobu na odhozené součástky
Číslo výrobku 00116848-xx Snímání přítomnosti odhazovací nádoby součástek série X/D3
Senzor nádoby na odhozené součástky kontroluje, zda nádoba sedí správně ve svém držáku.
– Pokud není nádoba na odhozené součástky správně nasazena, nelze automat spustit.
– Pokud nádoba na odhozené součástky vyskočí během osazovacího procesu ze svého držá-
ku, je automat ihned zastaven, protože hrozí havárie hlav.
Každá odhazovací nádoba může být kontrolována vlastním senzorem.
POKYN 6
Při použití hlavy SpeedStar doporučujeme instalaci senzoru(vybavení na přání) nádoby na odho-
zené součástky.
6.5 Hlava SIPLACE High-Force Head
Číslo výrobku 00119734-xx Hlava High-Force Head pro sérii X
Toto číslo výrobku platí pouze při novém objednání osazovacího automatu s hlavou High-
Force Head na místě standardní hlavy TwinStar. 6
Číslo výrobku 00119753-xx Hlava High-Force Head sada pro upgrade
Toto číslo výrobku použijte, pokud chcete nahradit standardní hlavu TwinStar hlavou High-
Force Head. 6
6.5.1 Popis
Hlava SIPLACE High-Force Head je nový technologický vývojový stupeň standardní hlavy Twin-
Star. Může zpracovávat stejné spektrum součástek a k tomu nabízí možnost dosažení zasazovací
síly až 30 N.
6.5.2 Technická data
6
Ostatní technická data hlavy TwinStar a hlavy High-Force Head jsou shodná (viz odstavec
3.5.3.2
, strana 138).
Pro hlavu SIPLACE High-Force Head lze použít všechny pipety a chapače, které se používají i u
standardní hlavy TwinStar.
Programovatelná síla nasazení 2,0 N až 10 N ± 10 %
10 N až 30 N ± 15 %
Rozšíření stanice Návod k obsluze SIPLACE X-série
Kamera součástek pro hlavu TwinStar, kamera FC Od verze software SR.70x.xx Vydání 01/2011
404
6.6 Kamera součástek pro hlavu TwinStar, kamera FC
6.6.1 Kamera součástek stacionární P&P typ 25, 16 x 16, digitální (kamera FC)
Číslo výrobku 00119718-xx Kamera součástek stacionární 16 x 16, digitální, typ 25
6

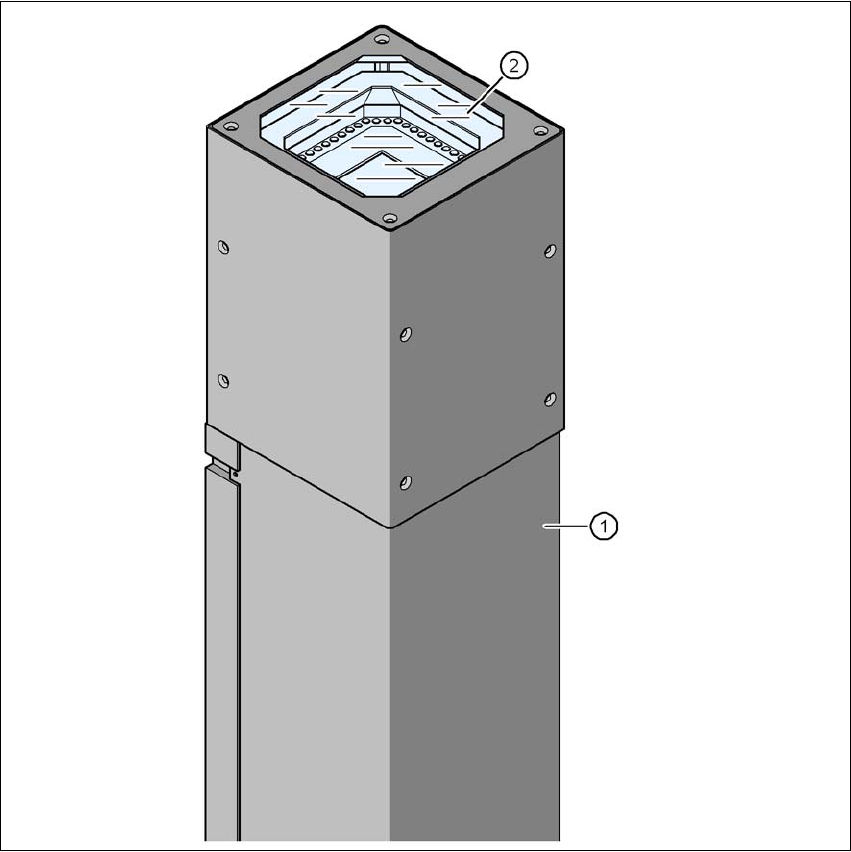

Obr. 6.6 - 1 Kamera součástek stacionární P&P typ 25, 16 x 16, digitální (kamera FC)
(1) Těleso kamery s integrovanou kamerou a zesilovačem kamery
(2) Skleněná deska - pod ní osvětlovací a optické roviny
