Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
380
6.1.3.7 Měnič pipet pro hlavu TwinStar v osazovací oblasti se 2 portály a
připojeným MTC
Číslo výrobku 00119747-xx Držák měniče pipet pro hlavu TwinStar, X-série s měničem MTC
Při kombinaci hlavy TwinStar a MTC v osazovacích oblastech se dvěmi portály nelze použít stan-
dardní měnič pipet pro hlavu TwinStar. Tím jsou dotčena následující stanoviště:
– X4: stanoviště 2 a 4
– X3: stanoviště 4
Pro tento případ je k dispozici na přání měnič pipet pro hlavu TwinStar v osazovací oblasti se 2
portály a připojeným MTC.
POKYN 6
Při použití tohoto příslušenství měniče pipet si uvědomte, že lze zpracovávat součástky o veli-
kosti maximálně 85 x 85 mm² resp. 125 x 10 mm².
6

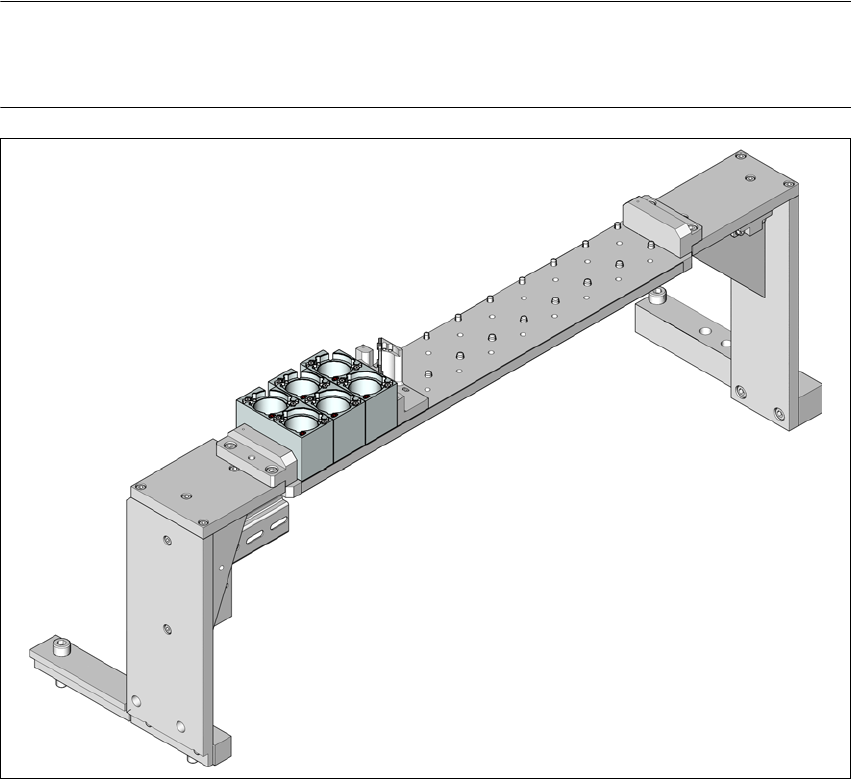

Obr. 6.1 - 26 Měnič pipet pro hlavu TwinStar v osazovací oblasti se 2 portály a připojeným MTC
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
381
6.1.3.8 Měnič pipet 2 pro hlavu TwinStar
Číslo výrobku 00119717-xx Měnič pipet 2, hlava TwinStar
Tento měnič pipet může pojmout až 10 zásobníků pipet. Všechna ostatní technická data jsou
shodná s prvním měničem pipet.
6.1.3.9 Nádoba na odhozené součástky pro hlavu SIPLACE TwinStar
Pro hlavu SIPLACE TwinStar může být instalována odpadová nádoba na součástky. Je umístěna
vedle rozpoznávacího modulu (viz pos. 4 na obr. 6.1 - 23
, strana 377 a 6.1 - 24, strana 378).
6

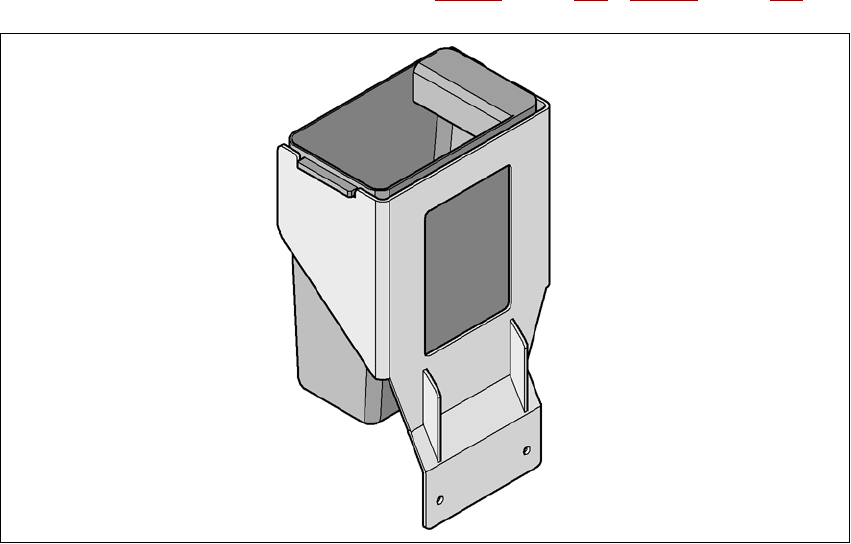

Obr. 6.1 - 27 Nádoba na odhozené součástky pro hlavu SIPLACE TwinStar
6.1.3.10 Chapače a speciální pipety
Automaty SIPLACE zpracovávají vedle standardního spektra SMT i součástky v technice (Th-
rough Hole Technology) a součástky OSC(Odd Shaped Components). Paralelně k tomu vyvíjí
ASM AS kontinuálně speciální pipety a chapače.
Speciální pipety jsou nabízeny pro všechny osazovací hlavy, aby mohly pracovat na osazovacích
zakázkách s maximální rychlostí, přesností a flexibilitou. Použití automatických měničů pipet kro-
mě toho redukuje časy výstroje, které nastávají při změně výroby.
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
382
Pro hlavy Pick&Place nabízí ASM AS mechanické chapače. Součástky, jejichž povrch není vhod-
ný pro přisátí pipetou, jsou odebírány a osazovány mechanickými chapači. Jsou dvě provedení
chapačů, které lze podle funkce rozdělit do dvou skupin:
–Chapače, které součástku zachycují na vnějších hranách a
–chapače, které součástku zachycují na vnitřních hranách.
Informace ke zvláštním pipetám a chapačům získáte u ASM AS. Pro výrobu speciálních zásob-
níků a chapačů se obraťte prosím také na ASM AS.
