Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
351
6Rozšíření stanice
6.1 Měnič pipet
Pomocí měničů pipet lze značně zvýšit flexibilitu osazovacích hlav pro zpracování širšího spektra
typů součástek. Pokud je na požadavek programu osazování nutná výměna pipety, položí osazo-
vací hlava automaticky starou pipetu zpět do úložného místa a vyzvedne novou. Mimo to mohou
být pipety vytříděné při vakuové zkoušce rychle vyměněny.
Odebírání pipet z měniče pipet je podstatně kratší a přesnější než by to bylo možné při manuální
výměně. Pro osazovací proces s malými součástkami je nezbytné, aby byla excentricita pipety při
její rotaci minimální.
6.1.1 Měnič pipet pro hlavu SIPLACE SpeedStar
Číslo výrobku 00119715-xx Měnič pipet X-série, C&P20
6

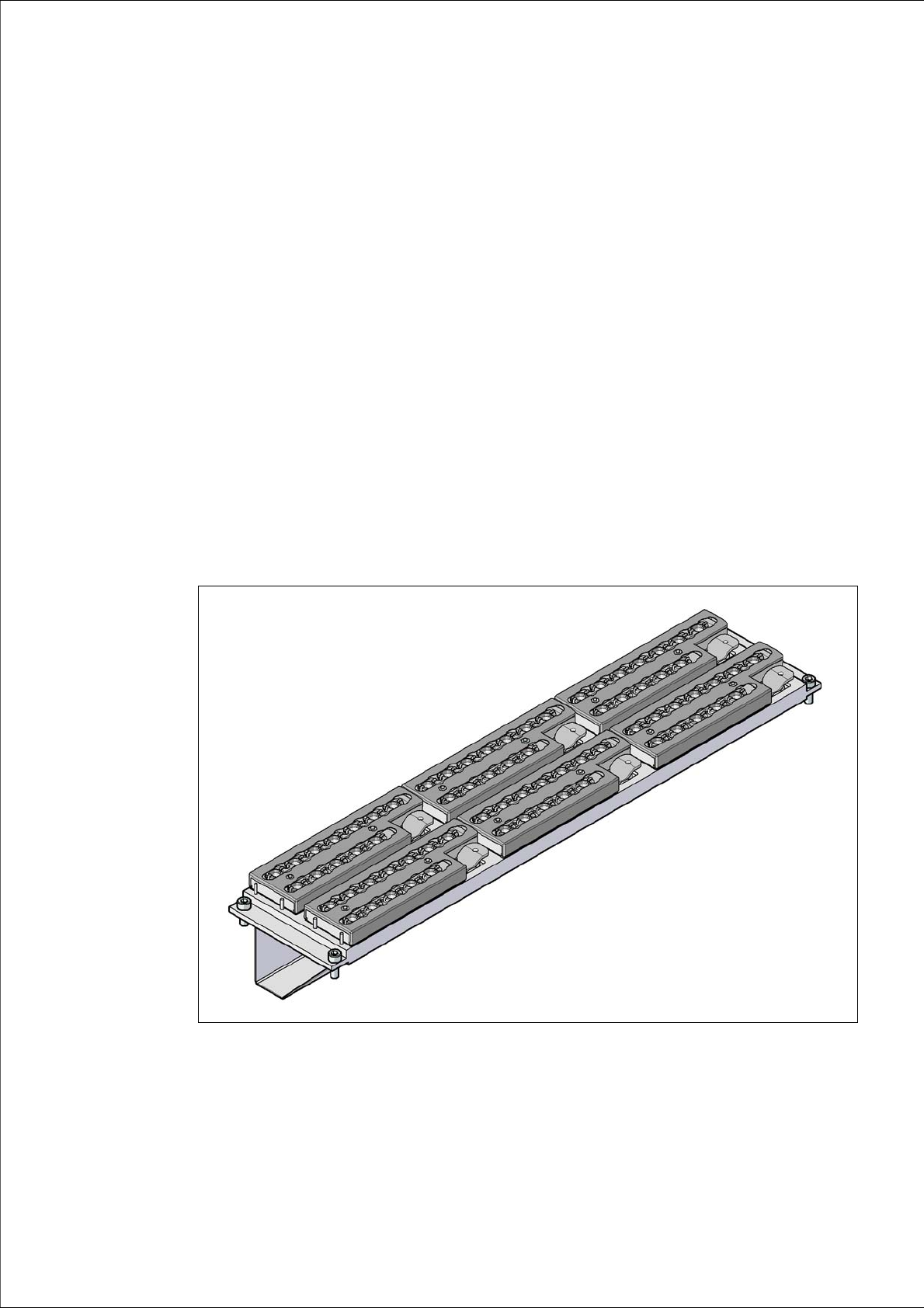

Obr. 6.1 - 1 Měnič pipet pro hlavu SIPLACE SpeedStar
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
352
6.1.1.1 Popis
Tento měnič pipet pojme 6 zásobníků vždy s 12 místy pro uložení pipet. Zásobníky jsou umístěny
na společném nosiči. Jsou polohovány pomocí dvou válcových kolíků a zajištěny čtyřmi tlačítky.
Pomocí dvou polohových značek na každém zásobníku je zjištěna přesná poloha. Správné
dosednutí zásobníků na základním tělese měniče pipet je hlídáno pomocí mikrospínačů, aby
nedošlo ke kolizi osazovací hlavy s eventuálně vyčnívajícím zásobníkem. Všechna místa pro
zásobníky musí být obsazena, protože při chybějících nebo nesprávně posazených zásobnících
zastaví bezpečnostní okruh automat. Na instalované stanici pipet mohou být součástky z pipet
hlavy SpeedStar vyfouknuty a pipety staženy a odhozeny.
POKYN 6
Tento měnič pipet může být používán jen společně s hlavou SpeedStar.
6.1.1.2 Technická data
6
6
6
6.1.1.3 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X4I
Na stanovištích 1, 2, 3 a 4 může být instalován vždy jeden měnič pipet pro hlavu SpeedStar
(pos. 1 na obr. 6.1 - 2
, strana 353).
Pro osazovací automaty z toho vplývá následující konfigurace měniče pipet:
6
Měnič pipet pro hlavu SIPLACE SpeedStar
Rozměry (délka x šířka x výška) 449 x 94,5 x 79 mm³
Počet úložných míst pro pipety 72
Počet zásobníků pipet 6
Typy pipet 10xx, 11xx a 12xx
Doba výměny pipety cca 2 s na pipetu
Přípoj tlakového vzduchu 0,48 MPa (4,8 bar)
Stanoviště
Počet
zásobníků pipet
Počet rezervních
zásobníků pipet
Počet úložných
míst pro pipety
16 - 72
2 4 2 48 (+ 24 rezerva)
36 - 72
4 4 2 48 (+ 24 rezerva)
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
353
6

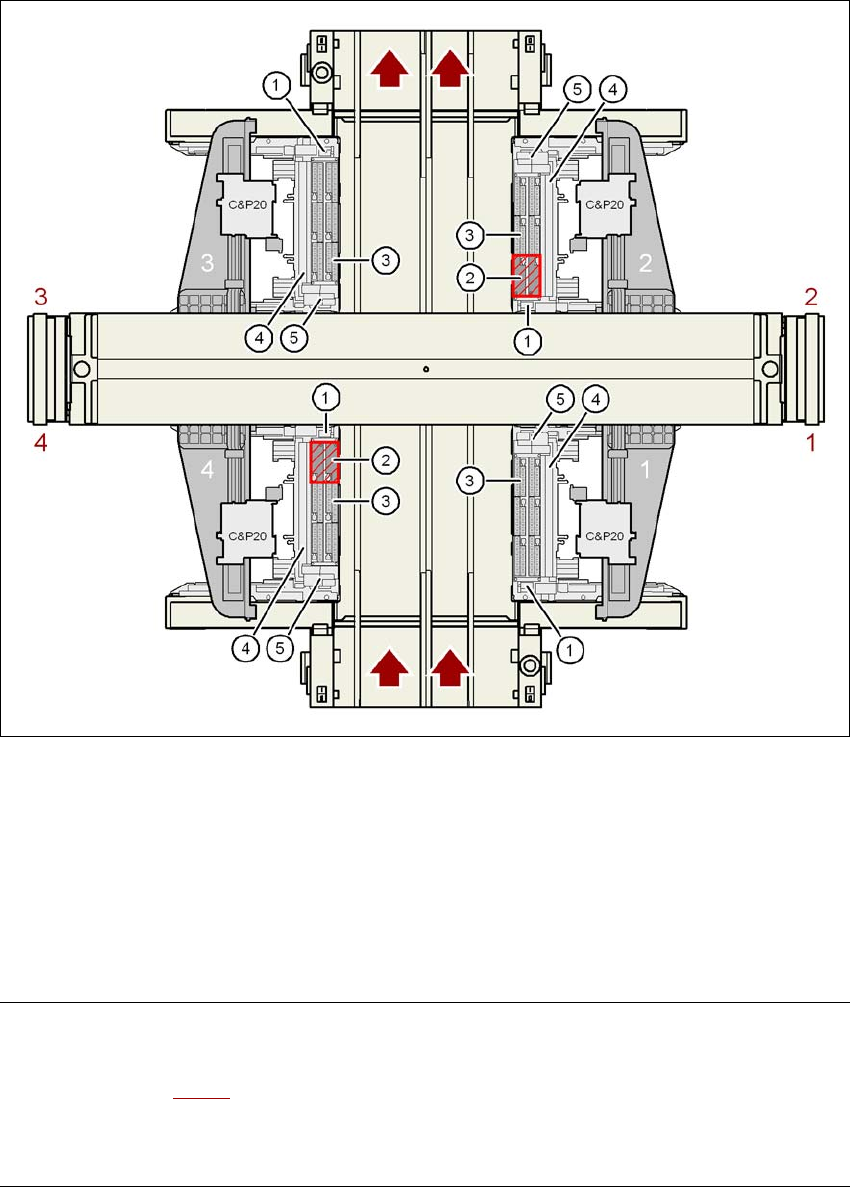

Obr. 6.1 - 2 Poloha měniče pipet pro hlavu SIPLACE SpeedStar na automatu X4I
POKYN: 6
– Na stanovištích 2 a 4 nemohou osazovací hlavy dosáhnout na oba vnitřní zásobníky pipet
(pos. 2 na obr. 6.1 - 2
).
– Všechna místa pro zásobníky musí být obsazena, protože při chybějících nebo nesprávně
posazených zásobnících zastaví bezpečnostní okruh automat.
6
(1) Měnič pipet
(2) Polohy pro rezervní zásobníky pipet (stanoviště 2 nebo 4)
(3) Zásobník pipet
(4) Nádoba na odhozené součástky
(5) Přípravek na stahování pipet a nádoba na odhozené pipety
