Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu Od verze software SR.70x.xx Vydání 01/2011 Infrastruktura místa instalace 217 → Dbejte na to, aby byly vidle p ř i zvedání aut omatu rovnom ě rn ě zatíženy .…
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Transport a konfigurace při dodávce Od verze software SR.70x.xx Vydání 01/2011
216
Vidle napříč k transportu desek 4
4

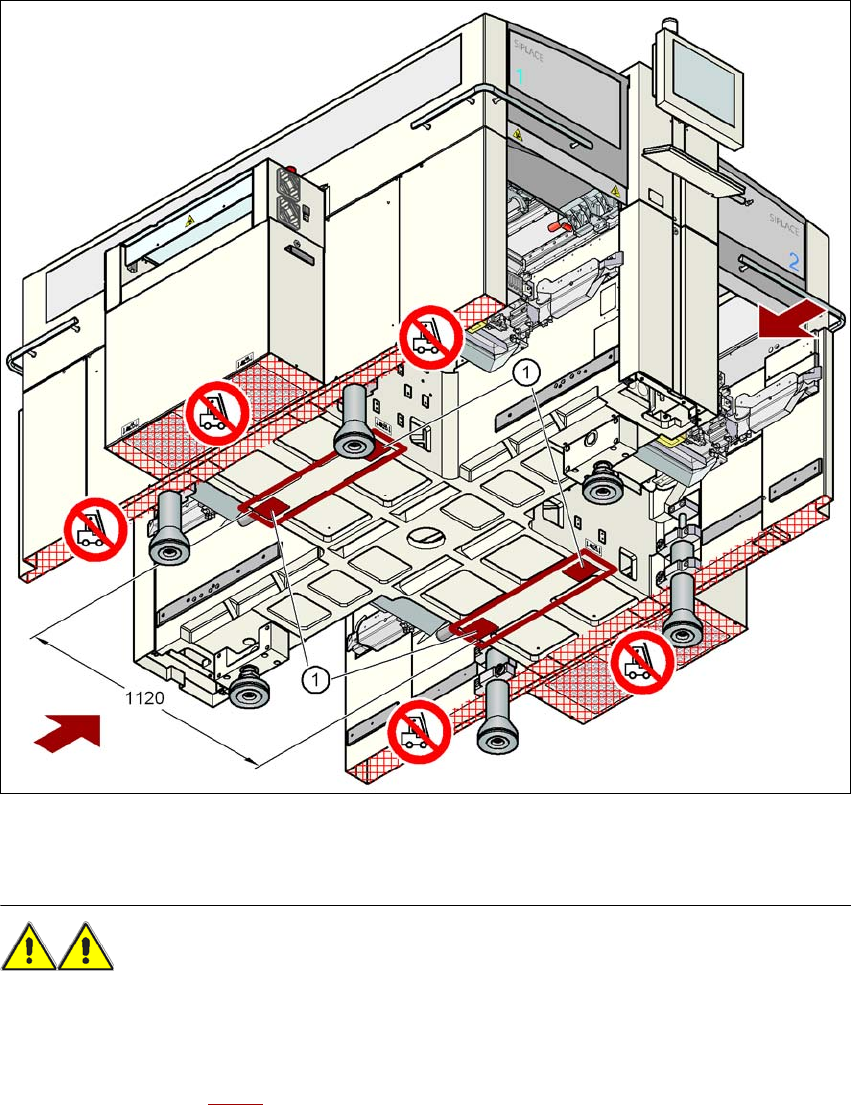

Obr. 4.1 - 4 Opěrné plochy - vidle napříč ke směru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
VÝSTRAHA 4
Aby byla vyloučena nevratná poškození automatu, je třeba před zvednutím automatu důsledně
dbát následujících bodů:
– Vzdálenost mezi vidlemi musí být mezi 800 až 900 mm. Opěrné plochy pro vysokozdvižný
vozík vidíte na obr. 4.1 - 4
. Vnější vzdálenost mezi opěrnými plochami je 1120 mm. Je výslov-
ně zakázáno zvětšit natolik vzdálenost mezi vidlemi, aby byl automat zvedán za postranní
díly rámu stroje. Následkem by byla deformace rámu stroje.
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Infrastruktura místa instalace
217
→ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit jednostran-
nému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje. Dopo-
ručujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
4.1.5.4 Na co je třeba při transportu důsledně dbát
VÝSTRAHA 4
Při transportu dbejte důsledně na to, aby se všechny nohy stroje vznášely volně nad podlahou.
Pokud se nohy stroje při transportu posunují po zemi nebo narážejí do překážek, může dojít k
poškození upevnění nohou v rámu stroje!
4
4
4
4
4.2 Infrastruktura místa instalace
4.2.1 Doporučení ke stavu podkladu
Podklad pro automaty by měl být pevný a rovný, protože dynamické síly při provozu automatu
mohou vyvolat vibrace na místě instalace. Velikost vibrací závisí na konstrukci podloží podlahy.
Zásadně jsou vhodné, pokud jsou dodrženy parametry zatížení podlahy atd.:
– Železobetonová stropní konstrukce, např. stropy v průmyslových halách
– Železobetonové podlahové desky, například betonové podlahy v nepodsklepených průmys-
lových halách
– Prostory s dvojitou podlahou, pokud je do meziprostoru vtažen stabilní základ. Pro tento
základ v meziprostoru platí stejné instalační podmínky. Může být z ocelových nosníků nebo
z betonu.
4.2.1.1 Váha stroje a plošné zatížení
Hodnoty váhy stroje a plošné zatížení najdete v odstavci 3.3.1, strana 107.
4
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Infrastruktura místa instalace Od verze software SR.70x.xx Vydání 01/2011
218
4.2.1.2 Mezní hodnoty vibrací
Automat není citlivý na otřesy podlahy. Přesto by měly být dodrženy následující mezní hodnoty
vibrací.
4
4
4
4
4
4.2.2 Napájení tlakovým vzduchem
4.2.2.1 Kontrola zdroje tlakového vzduchu
Zkontrolujte, zda zdroj tlakového vzduchu odpovídá specifikaci předepsané pro stroj (viz tabulku
v odstavci 3.2
, strana 105).
POKYN: 4
V dokumentaci "Síťová konfigurace (elektrika a pneumatika) pro zařízení SMD u zákazníků", čís-
lo výrobku 00191409-xx jsou popsána opatření, pro dosažení požadované specifikace.
→ Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Je zde nebezpečí zranění! 4
Parametr Hodnoty
Spektrální hodnota rychlosti kmitání 5 - 100 Hz
v < 250 µm/s
v
max
-hodnota v časovém průběhu
v
max
< 1,5 mm/s
