3.10.8.2 Maximální průměr rolí pásu v závislosti na transportní výšce desek
3
POKYN: 3
U vozíků součástek série X nepotřebujete zpravidla žádné zasouvací osy. Pokud se ovšem na
podávacím modulu X vyskytuje častěji chybové hlášení "Timeout", doporučujeme přece jen
zasouvací osy použít.
3.10.9 Skluz pro odpadní pásy
3

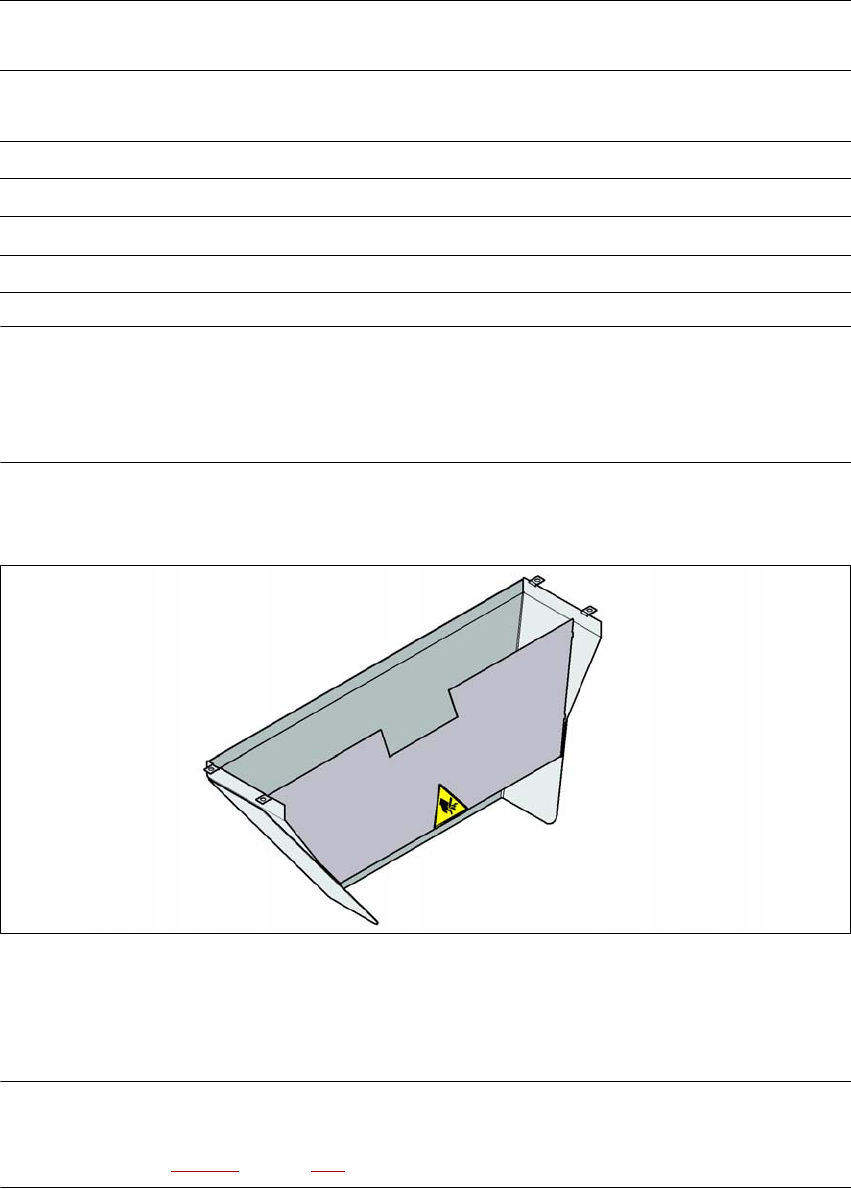

Obr. 3.10 - 10 Skluz pro odpadní pásy pro vtahovací přípravek vozíku součástek
Podle transportní výšky desek lze nastavit délku skluzu pro odpadní pásy tak, aby byl ústřižky
pásů zavedeny přímo do nádoby na pásové odpady vozíku součástek.
POKYN 3
Skluz pro odpadní pásy pro sérii X lze instalovat jen na zařízení pro vtažení vozíku součástek
pro sérii X (viz obr. 5.15 - 3, strana 346).
Bez držáku pro
přídavnou roli pásu
S držákem pro přídavnou roli pásu
Transportní výška
desek vozíku součástek
Průměr
rolí pásu
Průměr rolí pásu
bez osy zasouvání s osou zasouvání
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Vozík součástek SIPLACE X-série
207
3.10.10 Kanál pro vedení prázdných pásů na přípravku pro vtahování vozíku
součástek
Ve standardní verzi může kanál pro odvod prázdných pásů vést pásy s výškou kapsy maximálně
12 mm k pneumatickému zařízení na stříhání pásů.
3
Obr. 3.10 - 11 Kanál pro vedení prázdných pásů na přípravku pro vtahování vozíku součástek SIPLACE X-série
(1) Vstupní štěrbina pro prázdné pásy
(2) Výstupní štěrbina pro prázdné pásy nad pneumatickým stříhacím přístrojem
(3) Dělící plech pro pásy < 12 mm, pro pásy > 12 mm demontovatelný
POKYN
– Pro pásy s taškami vyššími než 12 mm může být oddělovací plech (pos. 3 na obr. 3.10 - 11
)
odstraněn (viz odstavec 4.6
, strana 287).
→ Neumisťujte podavače s nízkými kapsami bezprostředně vedle podavačů s vysokými kap-
sami. Prázdné pásy se mohou překřížit a zadržet.
