4.2.3 Síťové napájení
4

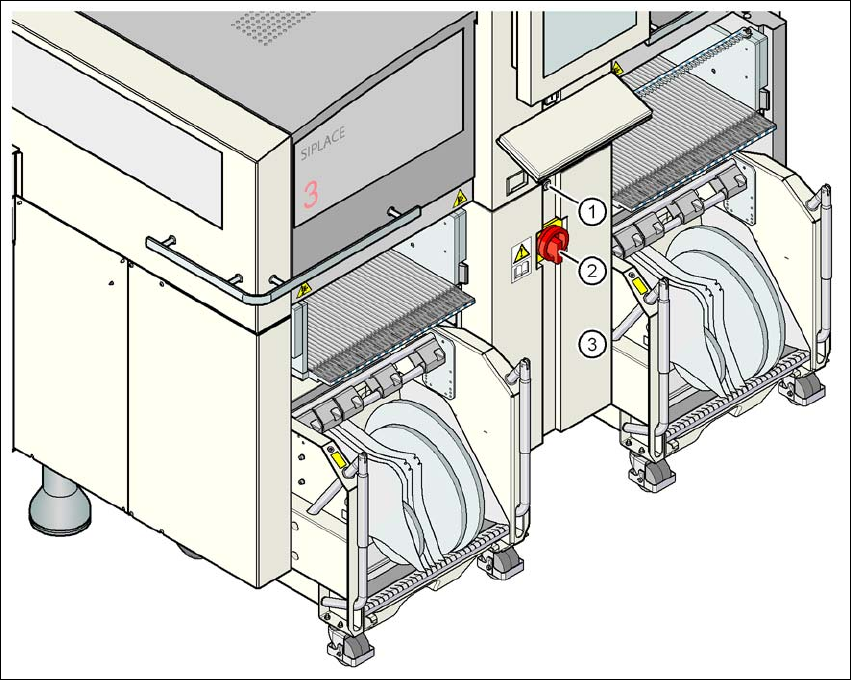

Obr. 4.2 - 2 Poloha síťového napájení na automatu
4
(1) Blokování
(2) Hlavní vypínač s pojistkou proti opakovanému zapnutí
(3) Kryt
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Infrastruktura místa instalace
221
4.2.3.1 Bezpečnostní pokyny
VÝSTRAHA
Automat je napájen síťovým napětím 3 x 200 VAC, 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC,
3 x 400 VAC příp. 3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebez-
pečné napětí i při vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může
proto vést k usmrcení nebo k těžkému poranění a k závažným věcným škodám. 4
→ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204,
díl 1).
→ Otevřít kryt nad modulem napájení a připojit automat k síti smí pouze kvalifikovaný a certifi-
kovaný personál.
4
4
4.2.3.2 Kontrola síťového napájení
Zkontrolujte, zda síťové napájení odpovídá specifikaci předepsané pro stroj (viz tabulku v odstavci
3.2
, strana 105).
POKYN: 4
V dokumentaci "Síťová konfigurace (elektrika a pneumatika) pro zařízení SMD u zákazníků", čís-
lo výrobku 00191409-xx jsou popsána opatření, pro dosažení požadované specifikace.
POKYN: 4
Technicky vzato se v elektrickém napájení vyskytují špičkové zátěže. Vyjasněte prosím síťovou
impedanci s Vaším dodavatelem elektrické energie.
4.2.3.3 Síťový napájecí kabel - specifikace
Pro síťový napájecí kabel platí následující specifikace:
5 x 6 mm² při 3 x 380 VAC / 3 x 400 VAC / 3 x 415 VAC
5 x 6 mm² při 3 x 200 VAC / 3 x 208 VAC / 3 x 230 VAC
Barevné značení žil kabelu závisí na zemi provozovatele zařízení.
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Infrastruktura místa instalace Od verze software SR.70x.xx Vydání 01/2011
222
VÝSTRAHA 4
Elektrická vedení ke každému jednotlivému automatu a k instalovanému příslušenství (např.
MTC) musí být zřetelně označena tak, aby je bylo možné bez pochybností správně připojit. Platí
předpisy země, kde je automat provozován.
4

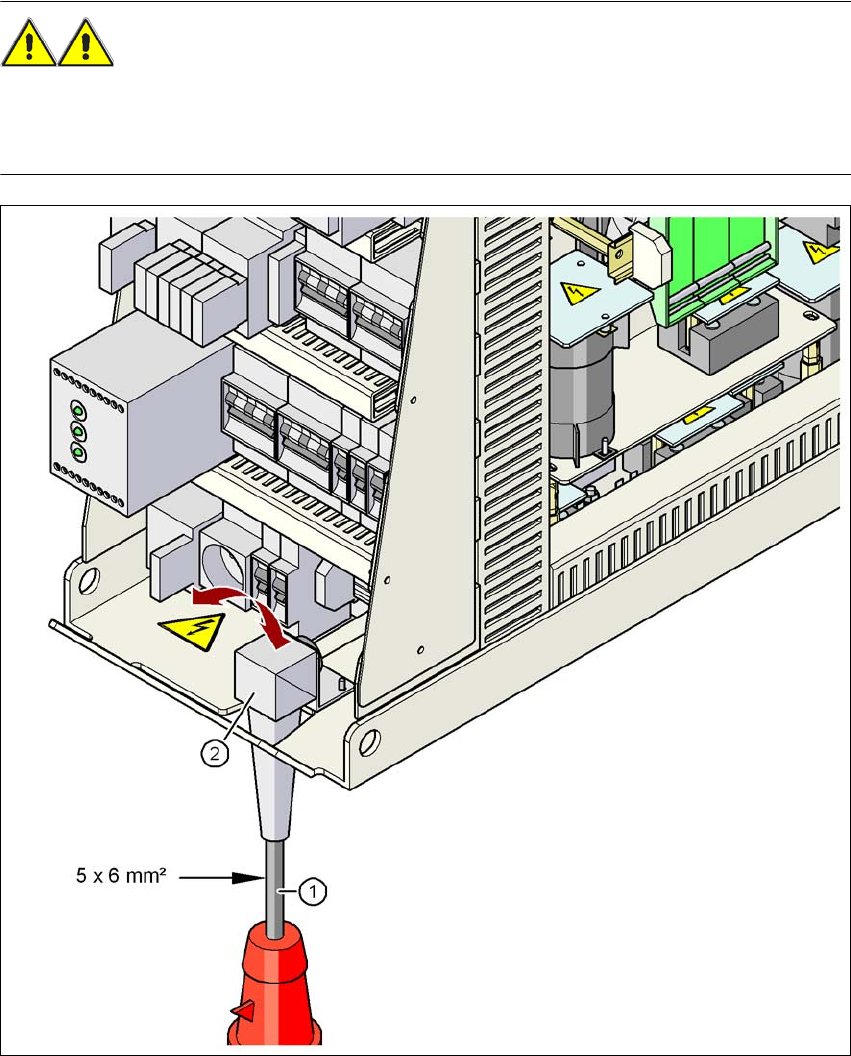

Obr. 4.2 - 3 Průřez vedení síťového napájecího kabelu
(1) Síťový napájecí kabel
(2) Koleno pro kabelovou průchodku
