Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série Kanál pro vedení prázdných pás ů p ř izp ů sobit výšce sou č ástek Od verze software SR.70x.xx Vydání 01/2011 288 4.6.1 Bezpe č nostní pokyny VÝSTRAHA 4 → Pr…
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Kanál pro vedení prázdných pásů přizpůsobit výšce součástek
287
4.5.1.3 Skluz pro odpadní pásy nastavit na výšky transportu desek 900 -950 mm
→ Uvolněte obě šestihranné matice M4 (pos. 3 na obr. 4.5 - 1, strana 286).
→ Nastavte prodloužení (pos. 2 na obr. 4.5 - 1
, strana 286) tak, aby byla vzdálenost mezi spodní
hranou a podlahou maximálně 320 mm + 20 mm (viz obr. 4.5 - 1
, strana 286).
4.6 Kanál pro vedení prázdných pásů přizpůsobit výš-
ce součástek
Pokud jsou použity podavače, které zpracovávají kapsy s výškou > 12 mm, musí být dělící plech
(pos. 1 na obr. 4.6 - 1
) odstraněn.
4

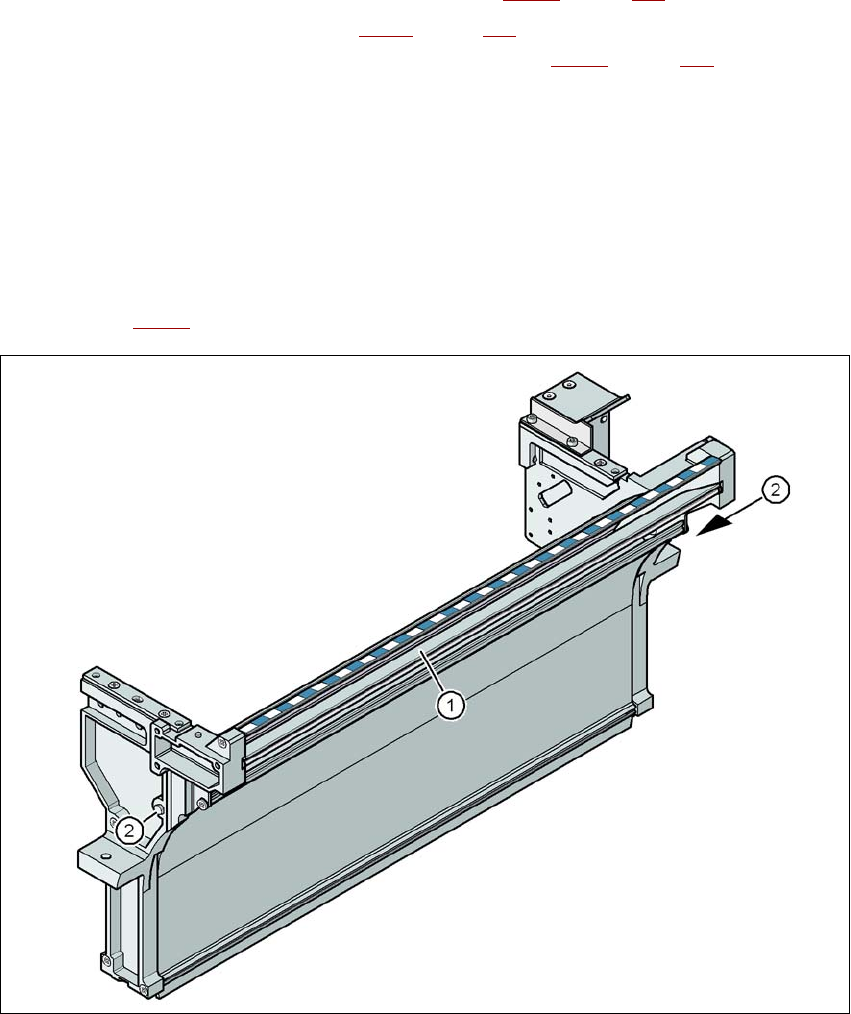

Obr. 4.6 - 1 Kanál pro vedení prázdných pásů SIPLACE X-série
(1) Dělící plech pro pásy > 12 mm demontovatelný
(2) Šroub DIN 93384 - M4x20, 2 kusy
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Kanál pro vedení prázdných pásů přizpůsobit výšce součástek Od verze software SR.70x.xx Vydání 01/2011
288
4.6.1 Bezpečnostní pokyny
VÝSTRAHA 4
→ Pro demontáž dělícího plechu vypněte automat hlavním vypínačem.
→ Oddělte automat od elektrické sítě a od napájení tlakovým vzduchem.
→ Zajistěte automat proti opětnému zapnutí podle popisu v odstavci 2.10
, strana 94.
→ Počkejte tak dlouho až provozní tlak řezacího přístroje klesne na 0 MPa.
→ Nesahejte do vnitřku kanálu pro vedení prázdných pásů.
4.6.2 Odstranit dělící plech
→ Povolte oba šestihranné šrouby (pos. 2 na obr. 4.6 - 1, strana 287).
→ Vytáhněte dělící plech ven (pos. 1 na obr. 4.6 - 1
, strana 287).
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Uvedení automatů do provozu
289
4.7 Uvedení automatů do provozu
4.7.1 Uvedení automatů do provozu u zákazníka
→ Zkontrolujte správné dosednutí všech konstrukčních skupin.
→ Před odstraněním transportní pojistky osy X/Y otřete koleje lineárního vedení hadříkem
nepouštějícím vlákna. Nepoužívejte k tomu žádné ředidlo (viz odstavec 4.3.20
, strana 282).
→ Zapněte stroj a proveďte referenční běh.
→ Okopírujte osazovací program na počítač a otestujte ho.
→ Zkontrolujte nulový bod stroje po ohřívacím běhu trvajícím 3 - 4 h.
→ Vystrojte za pomoci personálu obsluhy zákazníka podávací moduly podle osazovacího pro-
gramu zákazníka.
→ Zaveďte je do ovládání podávacích modulů podle příručky JobGuide.
→ Zkontrolujte funkci všeho příslušenství vestavěného podle přání zákazníka (obzvláště soft-
ware) a objednejte v případě potřeby pomocí objednacího formuláře nebo faxem potřebné
náhradní díly.
4.7.2 Zaškolení personálu zákazníka
→ Vysvětlete všechna příslušenství montovaná na přání zákazníka, obzvláště software / kom-
patibilitu software.
→ Programátorům vysvětlete editory programů liniového počítače / SIPLACE Pro.
→ Zaučte obsluhu a seřizovače do práce se software stanice.
→ Vysvětlete ochranu heslem.
→ Zaškolte personál zákazníka podle návodu na provoz a návodu na údržbu.
4.7.3 Testovací běh resp. start výroby
→ Otestujte linku za pomoci testovací desky nebo desky plošných spojů zákazníka.
→ Nahrajte data výrobku zákazníka a výkonová data, připravte je a zadokumentujte ve zprávě
z instalace.
→ Zálohujte data a předejte zákazníkovi záložní kopie.
