Návod k obsluze SIPLACE X-série Úvod
Od verze software SR.70x.xx Vydání 01/2011
17
1Úvod
Tento provozní návod je manuál resp. příručka pro ovládání a seřizování osazovacích automatů
SIPLACE
®
X4I / X4 / X3 a X2.
V hlavičce každé kapitoly najdete údaje o verzi vydání a verzi software, od které je tento návod
platný.
1

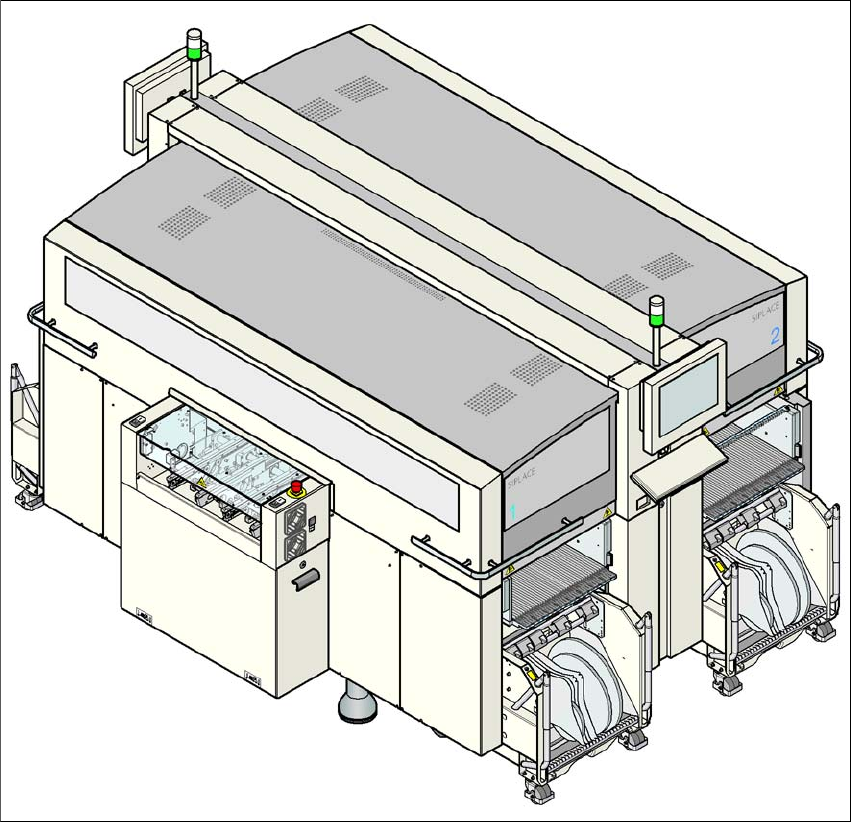

Obr. 1.0 - 1 Osazovací automat SIPLACE X4I
Úvod Návod k obsluze SIPLACE X-série
Popis stroje Od verze software SR.70x.xx Vydání 01/2011
18
1

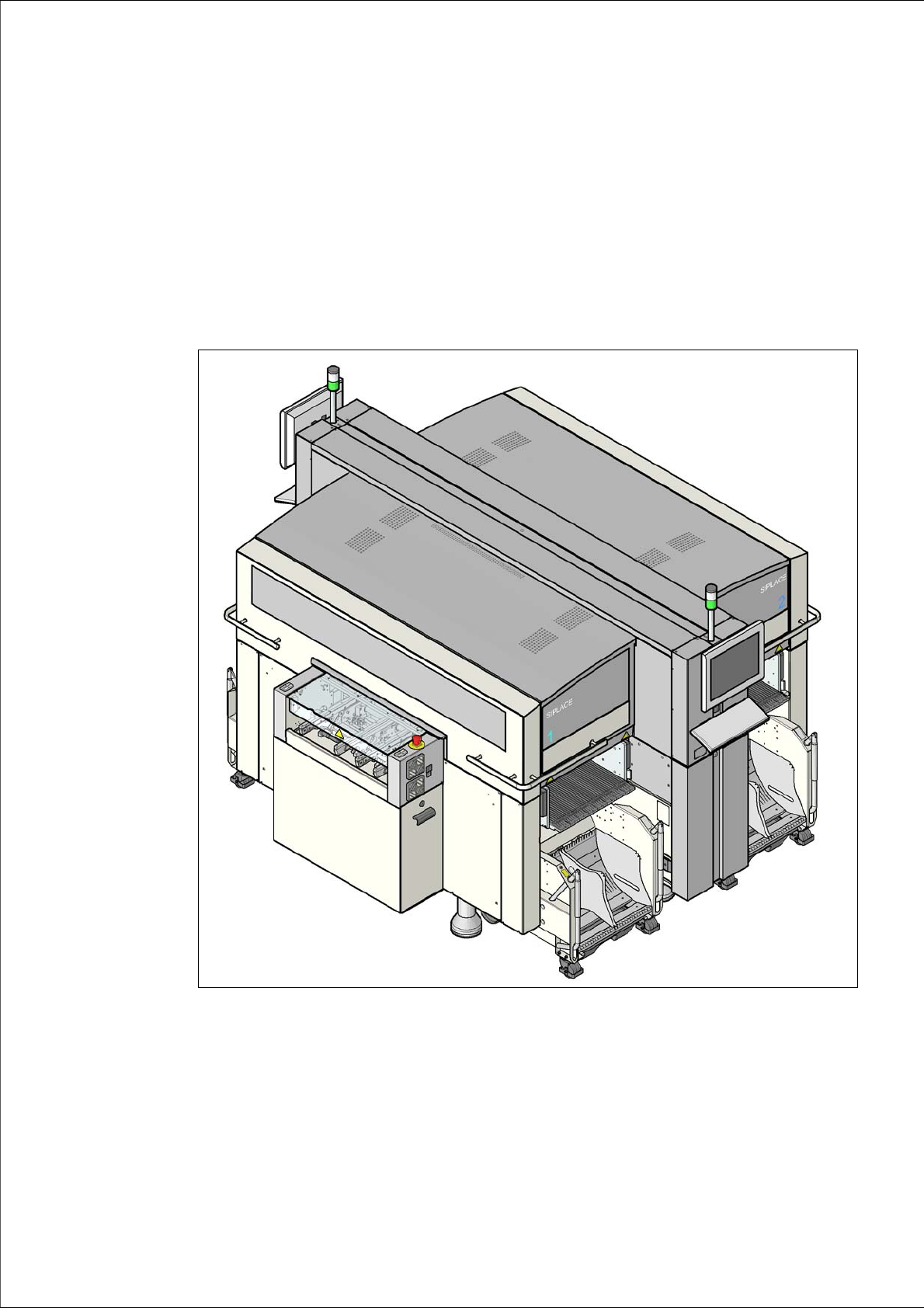

Obr. 1.0 - 2 Osazovací automat SIPLACE X4
1.1 Popis stroje
Osazovací automaty SIPLACE X4I, X4, X3 a X2 se vyznačují
– nejvyšší přesností,
– velkou flexibilitou konfigurace,
– osazovací výkony až po oblast procesů High-End a
–dále rozšířené spektrum součástek od typu 01005 až po velikost 125 x 10 mm².
