00196510-02_UM_X-Serie_SR705_CZ.pdf - 第176页
Technická data automatu Návod k obsluze SIPLACE X-série X-podava č e Od verze software SR.70x.xx Vydání 01/2011 176 3.9.2.3 Podava č pásu 12 mm X 3 Obr . 3.9 - 5 Podava č pásu 12 mm X 3 3 Podava č pásu 12 mm X Č . výr. 0…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 X-podavače
175
3.9.2.2 Podavač pásu 2x8 mm X
3

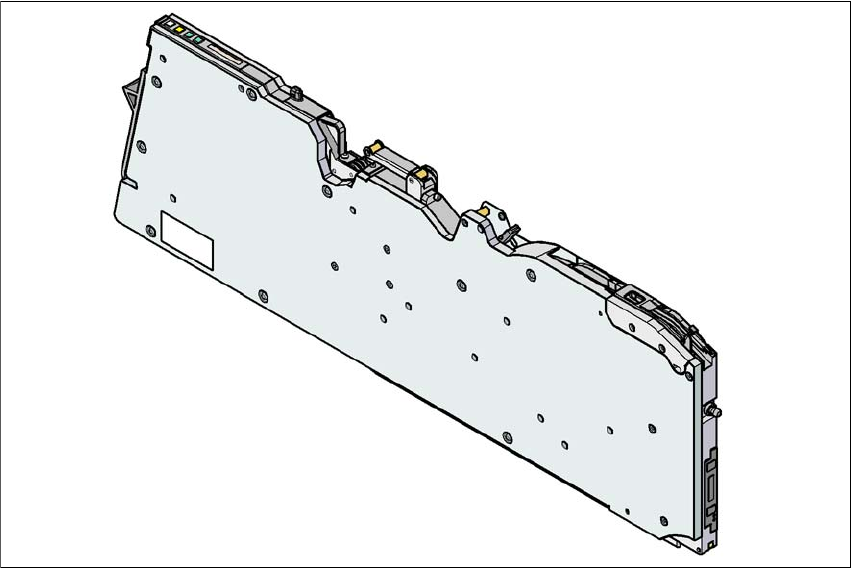

Obr. 3.9 - 4 Podavač pásu 2x8 mm X
3
Podavač pásu 2x8 mm X Č. výr. 00141269-xx
Podavač pásu 2x8 mm X se senzorem spoje Č. výr. 00141289-xx
Šířka 22,9 mm
Obsazené stanoviště podavačů 2
Délka transportního kroku 1 mm / 2 mm / 4 mm / 8 mm
Čas na výměnu jednoho pásu < 45 s
Čas výměny předem vystrojeného podavače
na automatu
≤ 8 s
Technická data automatu Návod k obsluze SIPLACE X-série
X-podavače Od verze software SR.70x.xx Vydání 01/2011
176
3.9.2.3 Podavač pásu 12 mm X
3

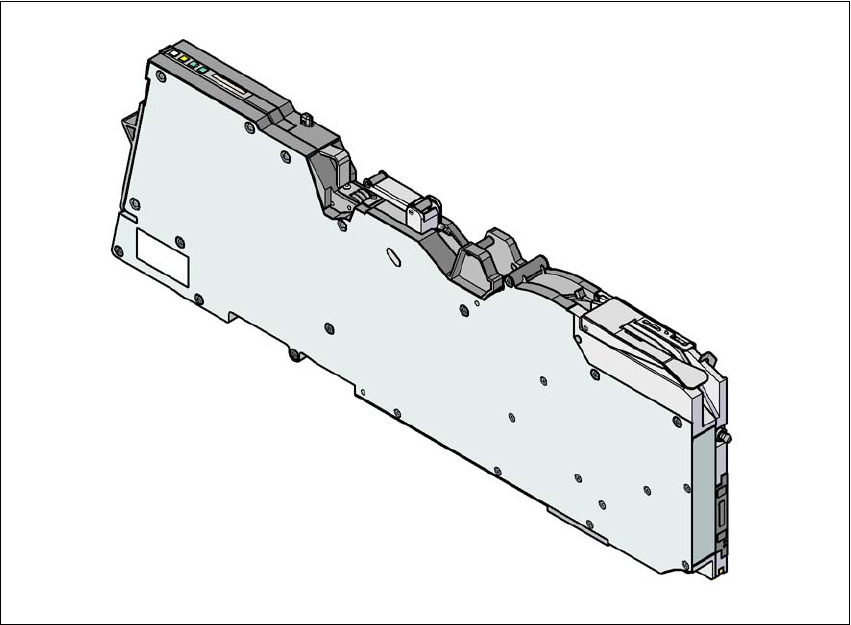

Obr. 3.9 - 5 Podavač pásu 12 mm X
3
3
Podavač pásu 12 mm X Č. výr. 00141271-xx
Podavač pásu 12 mm X se senzorem spoje Č. výr. 00141291-xx
Šířka 22,6 mm
Obsazené stanoviště podavačů 2
Délka transportního kroku Od 4 mm do 16 mm ve 4 mm-krocích
Čas výměny pásu < 45 s
Čas výměny předem vystrojeného podavače
na automatu
≤ 8 s
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 X-podavače
177
3.9.2.4 Podavač pásu 16 mm X
3
Obr. 3.9 - 6 Podavač pásu 16 mm X
3
Podavač pásu 16 mm X Č. výr. 00141272-xx
Podavač pásu 16 mm X se senzorem spoje Č. výr. 00141292-xx
Šířka 34,4 mm
Obsazené stanoviště podavačů 3
Délka transportního kroku Od 4 mm do 20 mm ve 4 mm-krocích
Čas výměny pásu < 45 s
Čas výměny předem vystrojeného podavače
na automatu
≤ 8 s
