Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu 259 4.3.1 1 Inst alace jednotky PC- box na SIPLACE X4/X3/X2 4.3.1 1.1 Jednotka PC-box - míst a …
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
258
4.3.10.7 Instalace plechu pro ochranu proti zásahu "dole"
Automaty jsou expedovány pouze s jedním plechem pro ochranu proti zásahu "dole". Pokud jsou
automaty instalovány v lince, odpadají plechy pro ochranu proti zásahu u bezprostředně souse-
dících výstupních a vstupních transportů.
VÝSTRAHA 4
Na vstupní straně prvního automatu a výstupní straně posledního automatu jedné linky namon-
tujte vždy plech pro ochranu proti zásahu "dole" (číslo materiálu 03045426-01) pomocí 4 imbus
šroubů M4x12. Zamezíte tak nežádoucímu zásahu Vašeho personálu do vnitřku automatu.
4
Obr. 4.3 - 17 Namontovat plech pro ochranu proti zásahu "dole" na výstupní straně desek
(1) Plech pro ochranu proti zásahu "dole", číslo materiálu 03045426-xx
(2) Spínač ochranného krytu
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
259
4.3.11 Instalace jednotky PC-box na SIPLACE X4/X3/X2
4.3.11.1 Jednotka PC-box - místa elektrických přípojů
4
Obr. 4.3 - 18 Jednotka PC-box pro SIPLACE X4/X3/X2, čelní strana - připojení konektoru
USB-Hub
Videomultiplexer
Řídící počítač
Řízení stroje
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
260
4

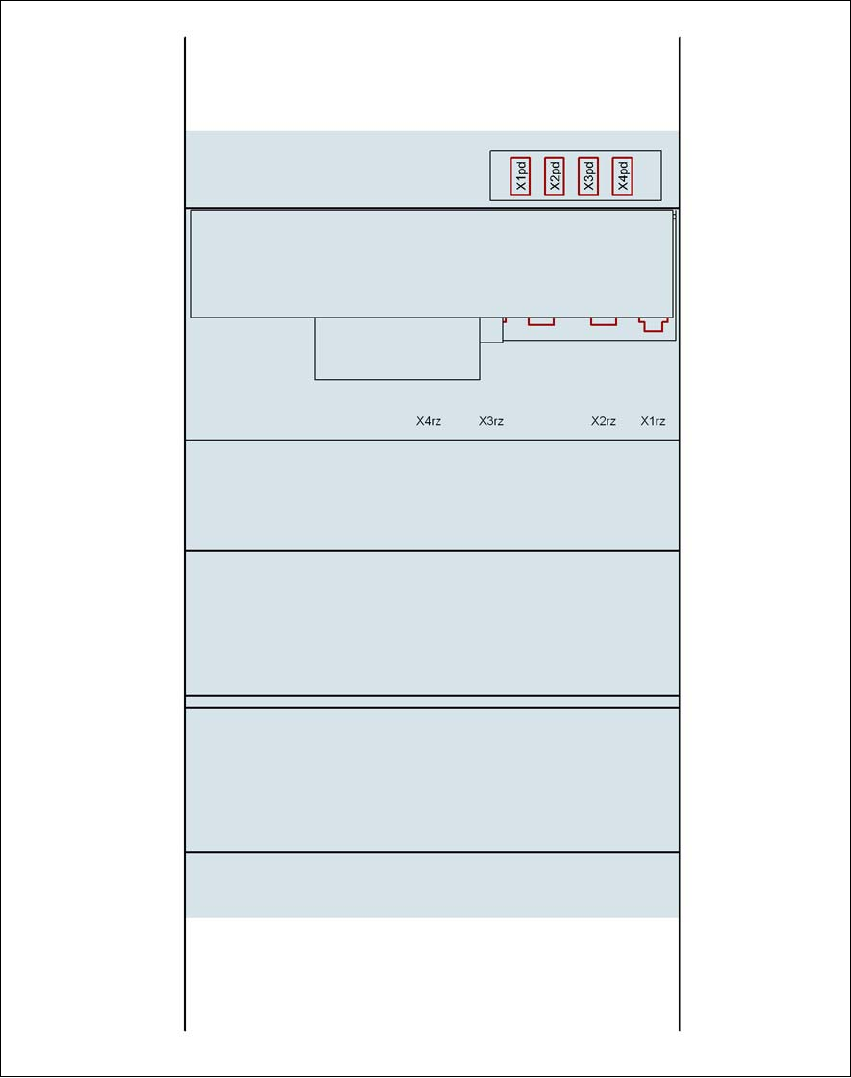

Obr. 4.3 - 19 Jednotka PC-box pro SIPLACE X4/X3/X2, zadní strana - připojení konektoru
USB-Hub
DC/DC-konvertor
Řídící počítač
Řízení stroje
PC-box rozdělovač napětí
