Návod k obsluze SIPLACE X-série Úvod
Od verze software SR.70x.xx Vydání 01/2011 Popis stroje
23
1

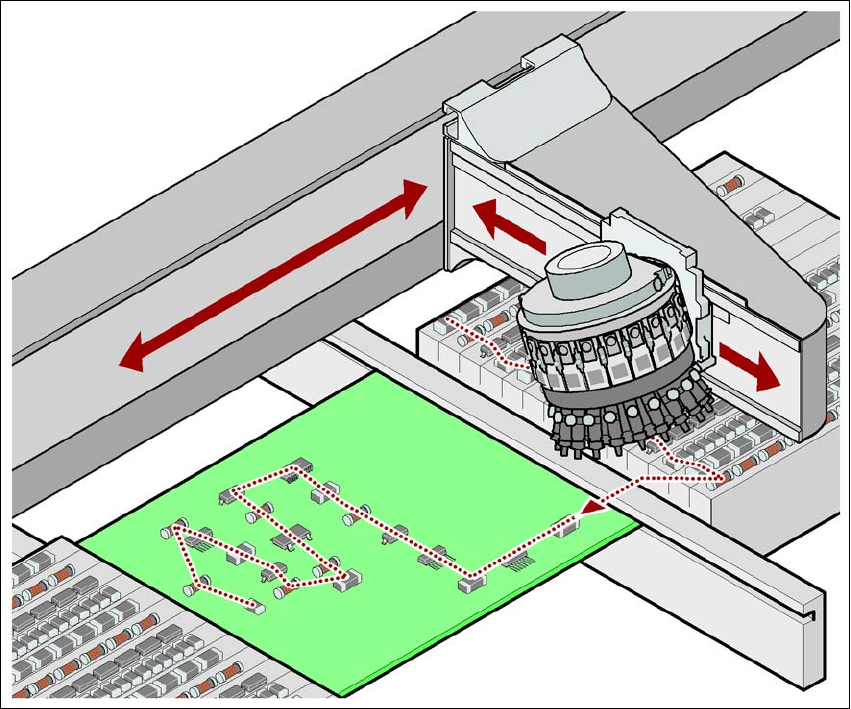

Obr. 1.1 - 1 Princip osazování podle procesu Collect&Place
1
1
1.1.7 Nové příslušenství a významné charakteristiky
Pro rozšíření funkčnosti automatu se nabízí následující nové příslušenství:
1.1.7.1 SIPLACE MultiStar (CPP) a nová standardní kamera součástek, typ 30
Nová kamera součástek typ 30 nahrazuje kameru součástek typ 29 instalovanou dosud na hlavu
CPP. Lze ji použít na výrobu prototypů se součástkami 01005.
1.1.7.2 3D senzor koplanarity
Od software SR.705.03 je měření koplanarity integrováno do software stanice. 3D senzor
koplanarity může být u osazovacích automatů X4, X3 a X2 instalován na následujících stanoviš-
tích:
Úvod Návod k obsluze SIPLACE X-série
Popis stroje Od verze software SR.70x.xx Vydání 01/2011
24
1
3D senzor koplanarity snímá pomocí laserové čáry nožičky součástek nebo kuličky. V kombinaci
s hlavou SIPLACE TwinHead dává tento proces například u BGA rychlejší výsledky měření.
1.1.7.3 Kamera Multicolor, typ 24
Od této verze software lze místo standardní kamery desek instalovat pro změření polohových a
inkoustových značek kameru Multicolor typ 24. Pro zlepšení kontrastu polohových nebo inkous-
tových značek lze vybírat mezi třemi druhy osvětlení.
1.1.7.4 SIPLACE X4 LED Placer
Od software SR.705 nabízíme pro osazovací automaty SIPLACE X4 takovou konfiguraci, která je
přizpůsobena speciálně potřebám zákazníků pro výrobu jednotek LED Backlight Units.
Základem pro SIPLACE X4 LED Placer je osazovací automat SIPLACE X4 se čtyřmi osazovacími
hlavami C&P20 nebo CPP. Namísto vozíků součástek jsou instalovány speciální stoly součástek.
Speciální, zakázkové podavače Bowl připravují LED součástky. Je-li stanoviště osazeno pouze
podavači Bowl, nemusí být na tomto stanovišti instalováno řezací zařízení na pásy. Podavače
jsou podporovány ze software stanice např. pomocí funkce Empty-Feeder. Mimoto lze instalovat
další SIPLACE podávací moduly X. Jednoduché a dvojité transporty desek zpracovávají desky
do délky 850 mm.
Osazovací automat Stanoviště
SIPLACE X2, SIPLACE X3 3
SIPLACE X4 2 nebo 3
Návod k obsluze SIPLACE X-série Úvod
Od verze software SR.70x.xx Vydání 01/2011 Popis stroje
25
1.1.8 Sériové číslo automatu
Sériové číslo automatu lze nalézt na dvou místech.
– Bez úvodních nul, např. B-1, je sériové číslo vyraženo na levé straně rámu stroje na straně
pneumatického modulu (viz pos. 1 na obr. 1.1 - 2
).
– S úvodními nulami, např. B-001, je sériové číslo vyraženo na typovém štítku (viz pos. 2 na
obr. 1.1 - 2
).
1
Obr. 1.1 - 2 Místa se sériovými čísly na automatu X4
