Návod k obsluze SIPLACE X-série Technická data automatu Od verze software SR.70x.xx Vydání 01/2011 Vozík sou č ástek SIPLACE X-série 201 3.10.5 Rozm ě ry vozíku sou č ástek, SIPLACE X-série 3 Obr . 3.10 - 5 Rozm ě ry voz…
Technická data automatu Návod k obsluze SIPLACE X-série
Vozík součástek SIPLACE X-série Od verze software SR.70x.xx Vydání 01/2011
200
3.10.4 Polohové značky na vozíku součástek SIPLACE X-série
3

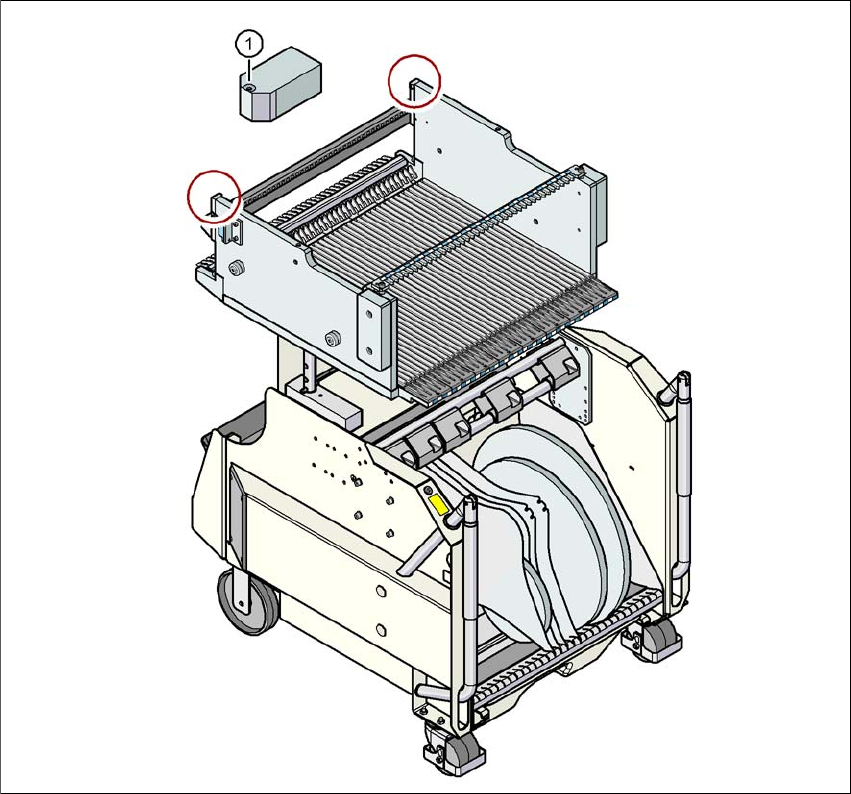

Obr. 3.10 - 4 Polohové značky na vozíku součástek SIPLACE X-série
(1) Polohové značky na vozíku součástek
Po nasunutí vozíku součástek SIPLACE série X pohřešuje stroj polohové značky vozíku součás-
tek.
U součástek s délkou hrany menší než 0,5 mm, tedy u součástek 0402 a menších se při odebírání
první součástky zjišťuje poloha součástky s kapsou pásu.
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Vozík součástek SIPLACE X-série
201
3.10.5 Rozměry vozíku součástek, SIPLACE X-série
3

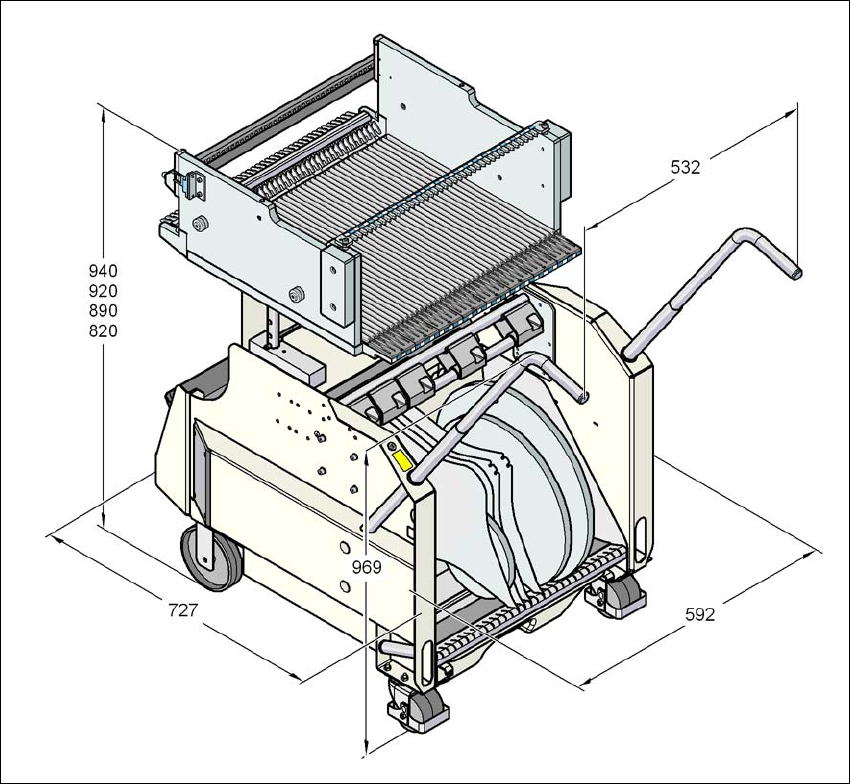

Obr. 3.10 - 5 Rozměry vozíku součástek, SIPLACE X-série, všechny míry v milimetrech
Technická data automatu Návod k obsluze SIPLACE X-série
Vozík součástek SIPLACE X-série Od verze software SR.70x.xx Vydání 01/2011
202
3.10.6 Stůl součástek SIPLACE X-série
Podavače se pokládají svým předním kluzným vedením na zaváděcí pomůcku (pos. 1 na obr.
3.10 - 6
). Při zasouvání klouže podavač svým vedením (pos. 12 a 13 na obr. 3.9 - 2, strana 173)
po vodícím profilu (pos. 2 na obr. 3.10 - 6
) až na dorazovou lištu (pos. 4 na obr. 3.10 - 6). Poloho-
vací vrtání (pos. 5 na obr. 3.10 - 6
) na dorazové liště zachytí polohovací kolík "vpředu" (pos. 4 na
obr. 3.9 - 1
, strana 172) X-podavače. Současně zaklapne blokovací západka (pos. 1 na obr. 3.10
- 7, strana 203) vozíku součástek na blokovací kladku (pos. 1 na obr. 3.9 - 1, strana 172) poda-
vače. Polohovací kolík "vzadu" (pos. 12 na obr. 3.9 - 1
, strana 172) na horní straně podavače je
zachycen vybráním polohovací lišty (pos. 3 3.10 - 6
).
3

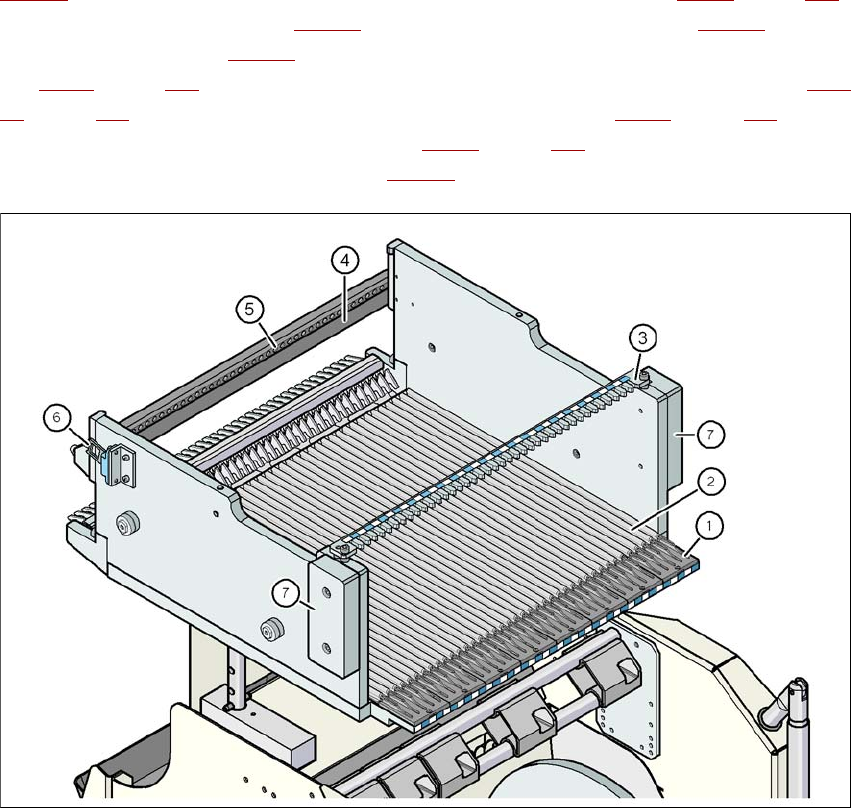

Obr. 3.10 - 6 Stůl součástek, SIPLACE série X, pohled zezadu
(1) Zaváděcí pomůcka
(2) Vodící profil (-profil)
(3) Polohovací lišta pro zachycení polohovacího kolíku "vzadu" X podavače
(4) Dorazová lišta
(5) Středící otvory
(6) Spínací jazýček pro bezpečnostní spínač nouzového okruhu
(7) Ochranný kryt
