Návod k obsluze SIPLACE X-série Úkoly na stroji Od verze software SR.70x.xx Vydání 01/2011 Montáž podava čů 327 5.10 Montáž podava čů 5.10.1 Pokyny pro manipulaci s podava č i Podava č e jsou p ř esné p ř í stroje. Zachá…
Úkoly na stroji Návod k obsluze SIPLACE X-série
Provést kontrolní postup Od verze software SR.70x.xx Vydání 01/2011
326
5.9.5 Do kontejneru na pásy vložit dělící plechy
→ Dělící plech má různé hrany a lze ho do kontejneru pásů vložit dvěma způsoby. Při použití
zasouvacích os směřuje dělící plech vybráními pro zasouvací osy nahoru (viz pos. 4 na obr.
5.9 - 3
). Pokud zasouvací osy nepoužíváte, směřuje zaoblená hrana dělícího plechu nahoru
(viz pos. 5 na obr. 5.9 - 3
).
→ Nastavte dělící plechy, jak je patrno na obr. 5.9 - 3
a nezapomeňte na to, že nejmenší dělení
pásového kontejneru je dvojité dělení. Tak zabráníte závadám v osazování.
→ Zkontrolujte, zda dělící plechy zaujaly stejnou zacvaknutou polohu na všech třech vodících
lištách. Jinak se dělící plech vzpříčí nebo ohne.
5

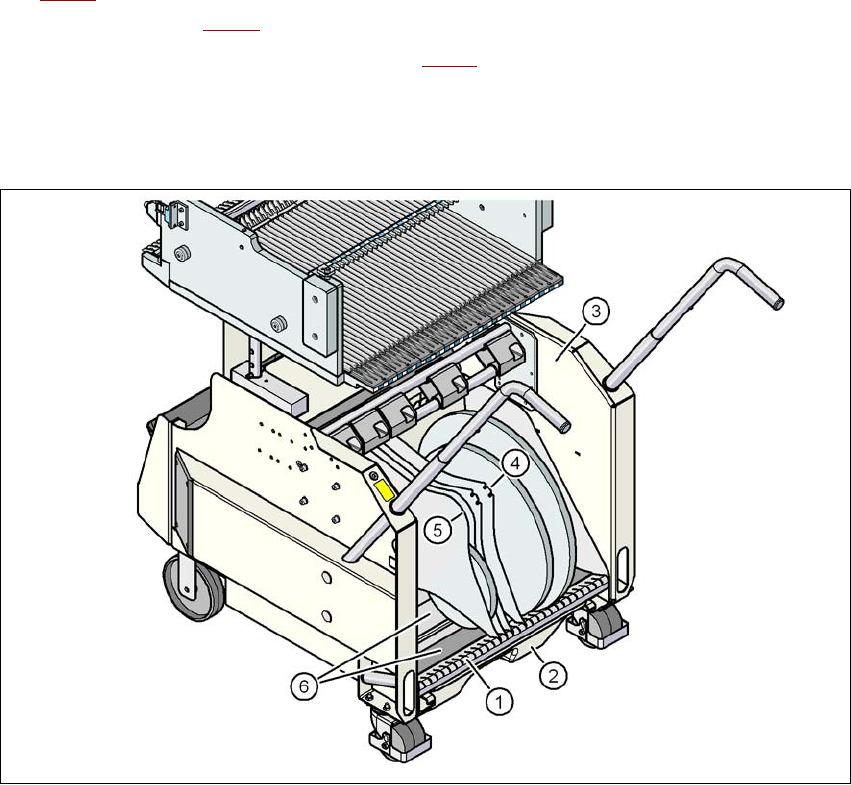

Obr. 5.9 - 3 Dělící plechy v kontejneru pásů
(1) Vodící lišta pro dělící plechy
(2) Nádoba na pásové odpady
(3) Kontejner pásů
(4) Poloha dělícího plechu při použití zasouvací osy
(5) Poloha dělícího plechu, pokud nejsou použity zasouvací osy
(6) Kluzné podložky pro role pásu
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž podavačů
327
5.10 Montáž podavačů
5.10.1 Pokyny pro manipulaci s podavači
Podavače jsou přesné přístroje. Zacházejte proto s podavači opatrně.
→ Zabraňte tomu, aby podavače narazily na překážku.
→ Nenechte podavače upadnout.
→ Pro údržbu používejte pouze vhodné nástroje.
5.10.2 Vyndat X-podavač ze stolu součástek
5

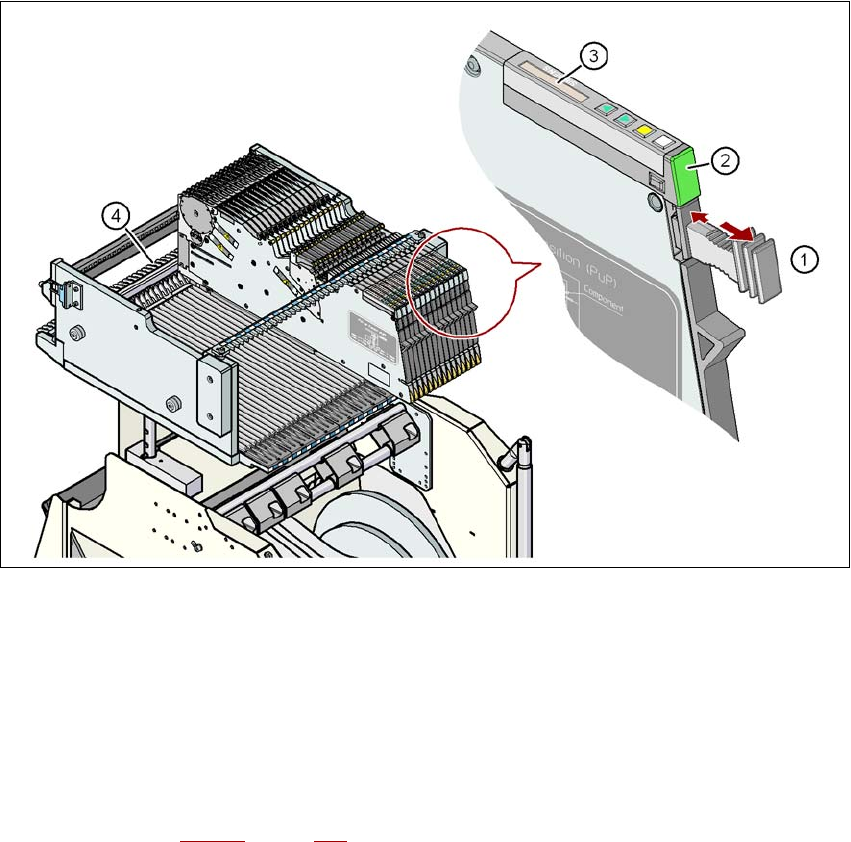

Obr. 5.10 - 1 Vyndat X-podavač ze stolu součástek
(1) Vyndavací madlo
(2) Ukazatel stavu
(3) LCD-displej
(4) Západka pro zablokování X-podavačů
5
Pokud je podavač připraven k provozu a pokud je také obsažen v aktuální výstroji, svítí ukazatel
stavu (pos. 2 na obr. 5.10 - 1
, strana 327) zeleně. Pokud není podavač obsažen v aktuální výstroji,
zůstává ukazatel stavu tmavý.
Úkoly na stroji Návod k obsluze SIPLACE X-série
Montáž podavačů Od verze software SR.70x.xx Vydání 01/2011
328
X-podavač je blokován západkou ve stole součástek a nemůže být vytažen. Pokud chcete poda-
vač ze stolu součástek vyndat, postupujte následovně:
→ Zatlačte na vyndavací madlo (pos. 1 na obr. 5.10 - 1
, strana 327). Vyndavací madlo
vyskočí a ukazatel stavu zhasne.
→ Počkejte asi 1 sec, až blokování (pos. 4 na obr. 5.10 - 1
, strana 327) podavač uvolní.
→ Vytáhněte podavač za vyndavací madlo ze stolu součástek. Pokud byste čekali déle než
asi 5 sec, podavač se znovu zablokuje. Ukazatel stavu svítí červeně a na LCD-displeji
(pos. 3 na obr. 5.10 - 1
, strana 327) se zobrazí hlášení "Madlo(Handle) --->>".
→ Vyndavací madlo opět zaklapněte. Je-li X podavač obsažen v aktuální výstroji, svítí uka-
zatel stavu zeleně a na LCD-displeji se opět zobrazí číslo stopy a délka kroku.
→ Stlačte opět vyndavací madlo (pos. 1 na obr. 5.10 - 1
, strana 327) a vytáhněte podavač
ze stolu součástek.
5.10.3 Vložit X-podavač na vozík součástek
5.10.3.1 Před vložením X-podavač zkontrolovat
Dříve než podavač vložíte do stolu součástek, proveďte kontrolu podle následujících bodů:
→ Podavač musí být v bezvadném stavu.
→ Vyzkoušejte pomocí lehkého klepání, zda vahadlo krycí fólie (pos. 2 na obr. 5.10 - 2
,
strana 329
) nevázne.
→ Zkontrolujte, zda nejsou v oblasti odebíracího okna (pos. 3 na obr. 5.10 - 2
, strana 329)
volně součástky.
POKYN 5
Vyprázdněte přihrádku pro likvidované součástky (pos. 5 na obr.5.10 - 2
, strana 329), dříve
než součástky vytřepete z podavače.
→ Přitlačte páku (pos. 4 na obr. 5.10 - 2
, strana 329) pro otevření odebíracího okna (pos. 3
na obr. 5.10 - 2
, strana 329) trochu dopředu. Přitom se odebírací okno trochu nadzvedne.
POKYN 5
Nemačkejte páku, pokud je vložen pás. Napjatá krycí fólie by posunula pás a uvolnila sou-
částky.
→ Odstraňte volné součástky pod odebíracím oknem.
