Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
367

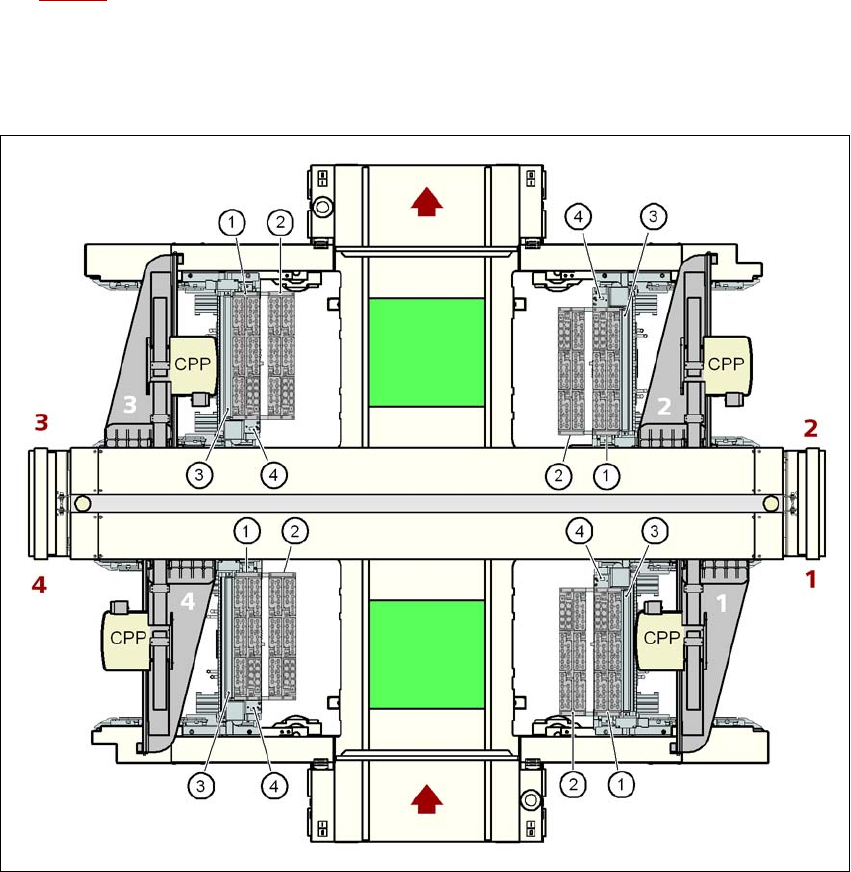

6.1.2.4 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X4
Na stanovištích 1, 2, 3 a 4 mohou být instalovány až 2 měniče pipet pro hlavu CPP (pos. 1 a 2 na
obr. 6.1 - 14
). To dává celkovou kapacitu 8 měničů pipet.
Počet míst pro pipety je při standardní konfiguraci
40 zásobníků (20xx) = 480 míst pro pipety
8 zásobníků (28xx) = 72 míst pro pipety
6
Obr. 6.1 - 14 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X4
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
368

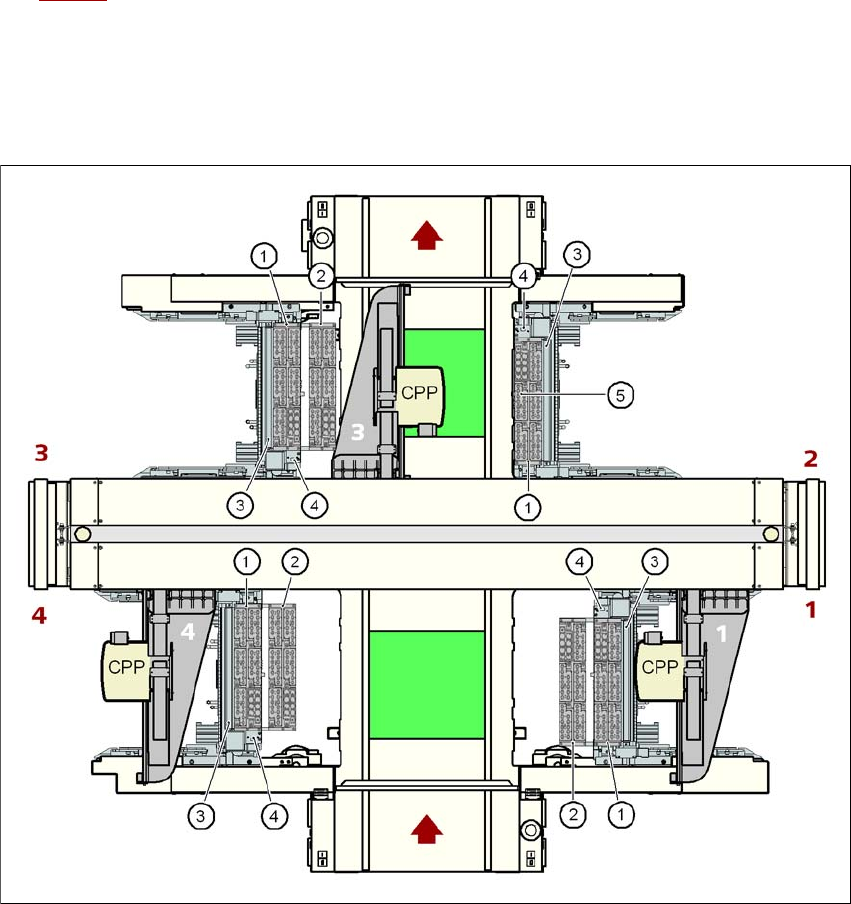

6.1.2.5 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X3
Na stanovištích 1, 3 a 4 mohou být instalovány až 2 měniče pipet pro hlavu CPP (pos. 1 a 2 na
obr. 6.1 - 15
). Na stanovišti 2 může být instalován 1 měnič pipet. To dává celkovou kapacitu 7
měničů pipet.
Počet míst pro pipety je při standardní konfiguraci
35 zásobníků (20xx) = 420 míst pro pipety
7 zásobníků (28xx) = 63 míst pro pipety
6
Obr. 6.1 - 15 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X3
6
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
369

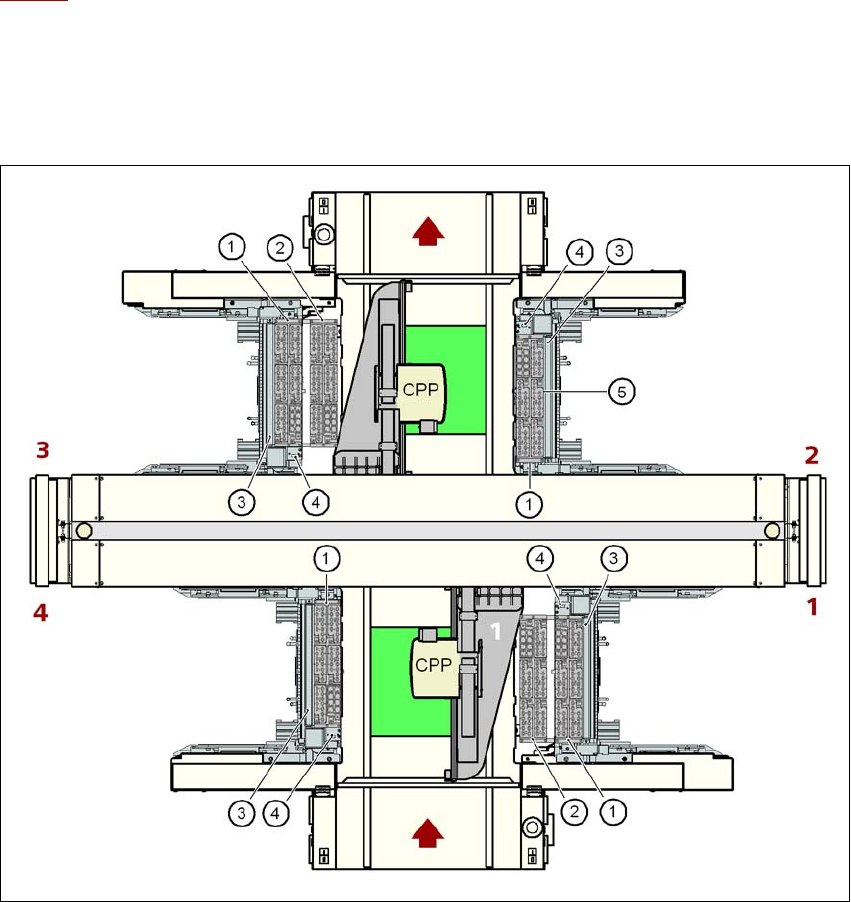

6.1.2.6 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X2
Na stanovištích 1 a 3 mohou být instalovány až 2 měniče pipet pro hlavu CPP (pos. 1 a 2 na obr.
6.1 - 16
). Na stanovištích 2 a 4 může být instalován vždy jeden měnič pipet. To dává celkovou
kapacitu 6 měničů pipet.
Počet míst pro pipety je při standardní konfiguraci
30 zásobníků (20xx) = 360 míst pro pipety
6 zásobníků (28xx) = 54 míst pro pipety
6
Obr. 6.1 - 16 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X2
6
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
