Rozší ř en í stan ice Návod k obsl uze SIPLACE X-série M ě ni č pipet Od verze software SR.70x.xx Vydání 01/2011 372 VÝSTRAHA 6 Páka (pos . 1 na o br . 6.1 - 18 ) vy č nívající nad zásobník m ů že vést k havárii hlav . D…
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
371
6.1.2.8 Pokyny pro obsluhu
→ Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
POKYN 6
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky. 6
→ Otevřete blokovací desku a zasuňte pipety na místo jejich uložení.
→ Uzavřete blokovací desku, aby pipety nemohly ze zásobníku vypadnout.
POZOR 6
Zásobníky je možné plnit jen tehdy, když byly všechny pipety, které jsou na hlavě
Collect&Place, vráceny do svých zásobníků. 6
POKYN 6
Zabraňte tomu, aby součástky padaly na zásobníky. To by mohlo vést k tomu, že se zablo-
kuje blokovací deska. Proto je potřeba pravidelně čistit zásobníky a volné plochy.
→ Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.2.9 Výměna zásobníku
→ Stlačte páku (pos. 1 na obr. 6.1 - 18, strana 372), aby se zásobník uvolnil od kuliček tlačítek
(pos. 5 na obr. 6.1 - 18
, strana 372). Zdvihněte zásobník z držáku.
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
372
VÝSTRAHA 6
Páka (pos. 1 na obr. 6.1 - 18
) vyčnívající nad zásobník může vést k havárii hlav. Dbejte proto na
to, aby páka nevyčnívala nad zásobníky.
6

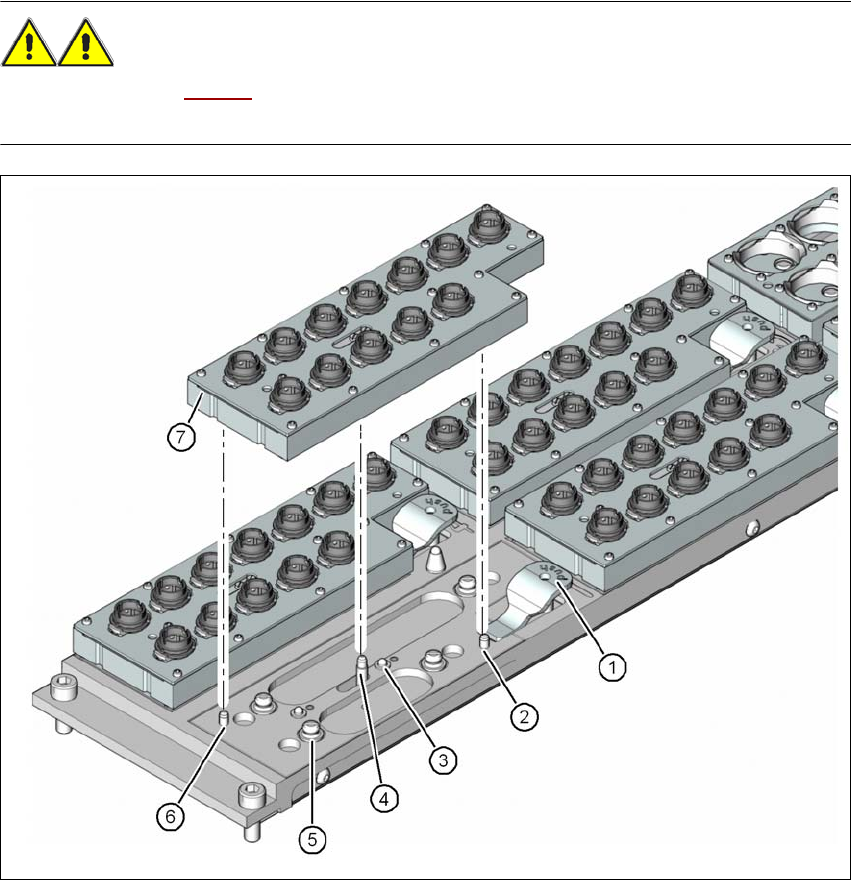

Obr. 6.1 - 18 Výměna zásobníku
(1) Páka pro zvednutí zásobníku
(2) Válcový kolík zasahuje do vrtání zásobníku
(3) Pružinový kolík pro inicializaci mikrospínače pro rozeznání zásobníku a bezpečnostní smyčku
(okruh)
(4) Kolík posuvového mechanizmu zajede do blokovací desky
(5) Kulička tlačítka
(6) Válcový kolík zasahuje do podélného otvoru zásobníku
(7) Blokovací deska v poloze "zásobník zablokován"
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
373
POKYN 6
–Posuňte blokovací desku do polohy "zásobník zablokován".
–Nasměrujte zásobník před nasazením tak, aby mohly polohovací kolíky (pos. 2 a 6 na obr.
6.1 - 18, strana 372) vklouznout do polohovacího otvoru a podélného otvoru.
→ Položte zásobník na kuličky tlačítek (pos. 5 na obr. 6.1 - 18
, strana 372).
→ Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
6.1.2.10 Indikace polohy
Každý zásobník měniče pipet má dvě polohové značky, jednu pro určení polohy a druhou pro
určení úhlu natočení.
6

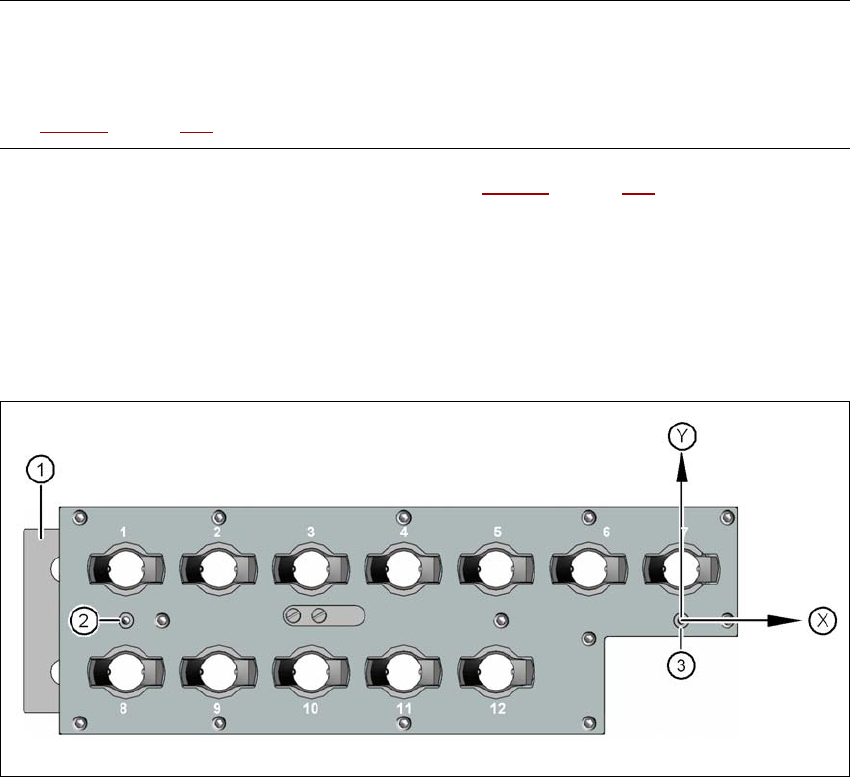

Obr. 6.1 - 19 Zásobník pipet - polohové značky pro určení polohy a úhlu natočení
(1) Blokovací deska v poloze "Zásobník otevřen"
(2) Polohová značka pro určení úhlu natočení
(3) Polohová značka pro určení polohy
