Bezpečnost práce Návod k obsluze SIPLACE X-série
Blokování automatu a umístění výstražných štítků Od verze software SR.70x.xx Vydání 01/2011
94
2.9.3 Poměry stlačeného vzduchu v automatu pro vypnutí hlavního vypínače
Při vypnutí hlavního vypínače (pos. 1 na obr. 2.9 - 1, strana 89) nebo v případě výpadku proudu
pro automat se uzavře elektricky ovládaný hlavní ventil Y1 na jednotce stlačeného vzduchu
(pos. 1 na obr. 2.8 - 1
, strana 88). Tlak klesne během 5 s na 0 MPa (0 bar).
2.10 Blokování automatu a umístění výstražných štítků
2.10.1 Úloha a účel
Předtím, než budete na automatu provádět údržbu nebo servis jakéhokoliv druhu, musíte ho zajis-
tit proti opětnému zapnutí a umístit na něj odpovídající výstražné štítky. Jestliže se budete řídit
níže popsanými pokyny, bude nebezpečí zranění obsluhujícího personálu vyloučeno.
POKYN Tato metoda zahrnuje minimální požadavky, které jsou kladeny na postup blokování,
případně umístění výstražných štítků na automatu při provádění údržby a servisu. Dodatečná
bezpečnostní opatření, která jsou nutná k tomu, aby byla práce bezpečně dokončena, mohou být
specifikována bezpečností práce, osobami zmocněnými pro bezpečnost a zdravotním oddělením.2
2.10.2 Popis
Dodržujte níže popsané pokyny vždy, když chcete zapnout, regulovat nebo vypnout energii na
automatu.
→ Informujte o tom všechny pracovníky, kterých se to týká.
→ Vypněte automat příp. všechny přídavné přístroje. Postupujte podle normálního postupu pro
vypnutí:
–Stiskněte tlačítko STOP.
– Vypněte řídící počítač.
– Vypněte automat hlavním vypínačem.
→ Odpojte automat od všech jeho zdrojů energie:
–Přerušte přívod tlakového vzduchu.
–Přerušte přívod síťového napájení.
→ Zablokujte zařízení.
– Dejte zámek všude tam, kde je to možné, např. na ochranný spínač motoru.
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Blokování automatu a umístění výstražných štítků
95
2

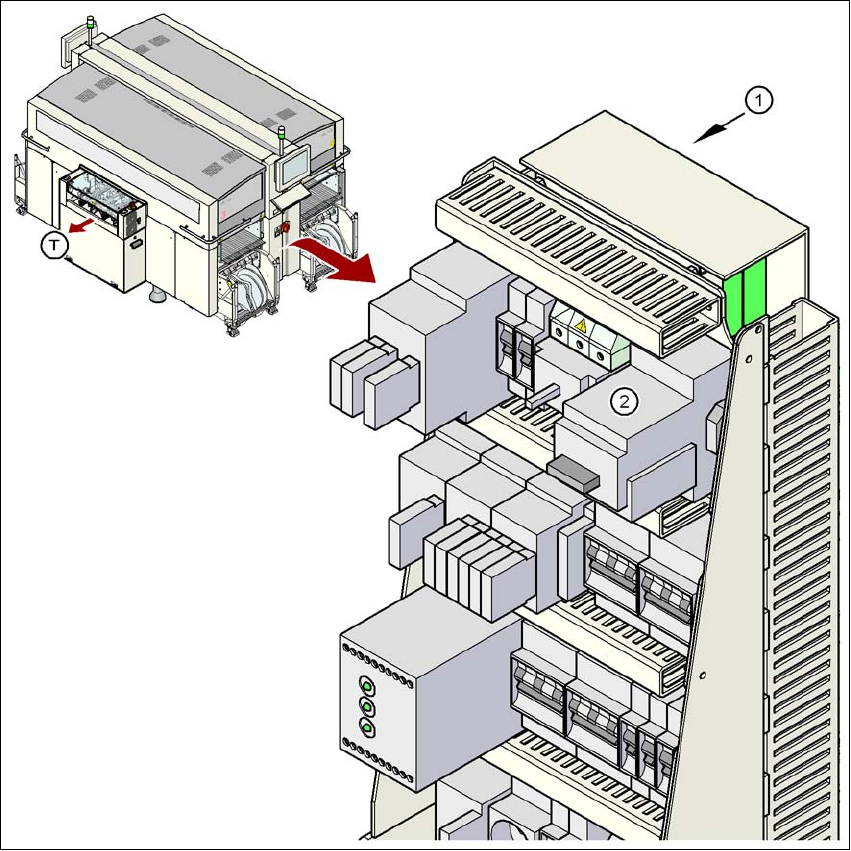

Obr. 2.10 - 1 Poloha ochranného spínače motoru
2
(1) Síťové napájení
(2) Ochranný spínač motoru
(T) Směr transportu desky
Bezpečnost práce Návod k obsluze SIPLACE X-série
Blokování automatu a umístění výstražných štítků Od verze software SR.70x.xx Vydání 01/2011
96

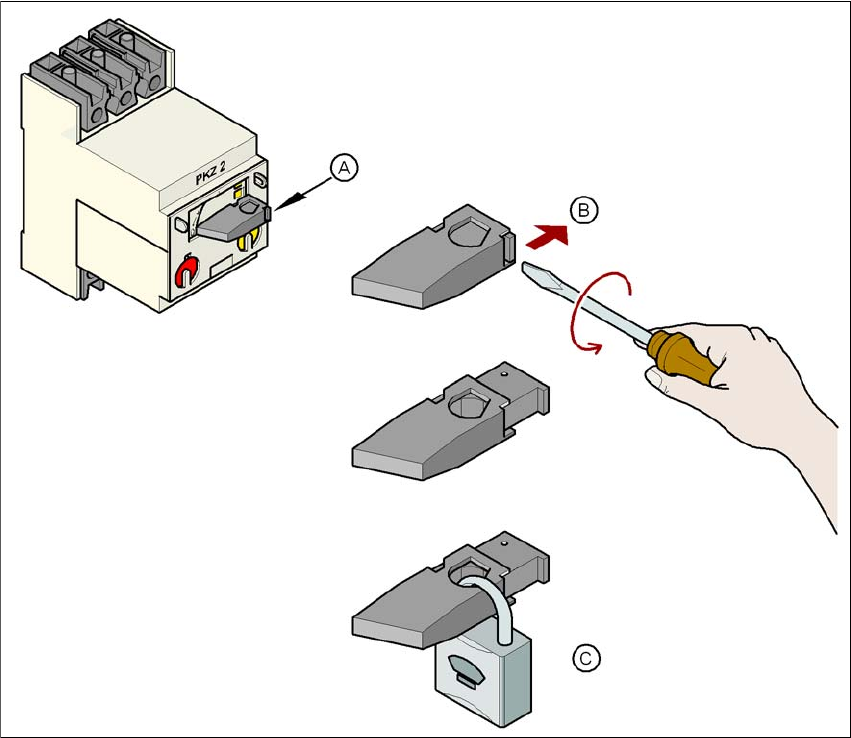

Obr. 2.10 - 2 Zablokovat ochranný spínač motoru
2
–Alternativně: umístění výstražných štítků
Jestliže je možné stroj zablokovat pomocí zámku, je třeba to provést. Jsou však situace, při
kterých není možné pro vypnutí energie použít zámek. V těchto případech musí být na
vypnutý stroj umístěn výstražný štítek, aby byli pracovníci informováni, že je stroj vypnut za
účelem servisu. Štítek musí být bezpečně upevněn, musí být viditelný ze všech stran a
může být demontovatelný pouze osobou, která ho umístila. 2
→ Uvolnění uložené energie
Energie nacházející se v přívodu stlačeného vzduchu a elektrická energie v elektrolytických
kondenzátorech musí být uvolněna vhodnými opatřeními. 2
(A) Přepínací páku otočit proti směru pohybu hodinových ručiček.
(B) Pomocí šroubováku vytlačit aretovací sponu z přepínací páky.
(C) Přepínací páku zajistit zámkem.
